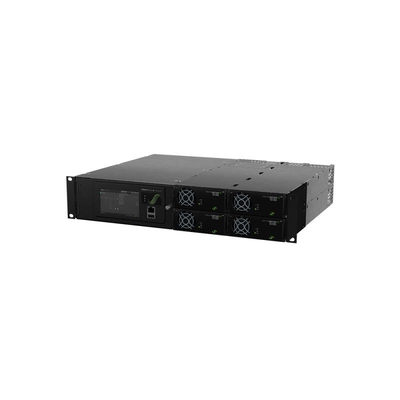

یکسو کننده 2U 6kVA سیستم یکپارچه 6 کیلو ولت آمپر AC و 4.8 کیلووات DC با Smartpack R CTOR0402
برنامه های کاربردی :
سیستم یکپارچه 19 اینچی رکتیورتر 2U را می توان به عنوان خروجی AC و DC انبوه در کاربردهای صنعتی که در آن به پشتیبان گیری 230/115Vac و 110Vdc نیاز است استفاده کرد.
مجموع توان خروجی برای هر دو AC و DC به مجموع 8KW محدود می شود، محدودیت های خروجی AC و DC را می توان با توجه به بار متصل تنظیم کرد، که در آن محدودیت برای بار AC حداکثر 6 کیلو ولت آمپر و برای بار DC به حداکثر 4KW، 8KW تنظیم شده است. .
به عنوان گزینه های اضافی، اندازه گیری و سیگنال دهی را می توان به طور گسترده با گره های I/Q مانیتور یا نمایشگر Flexi CAN گسترش داد.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· سیستم آنتن توزیع شده
· پهنای باند
· ایستگاه های پایه رادیویی / سایت های سلولی
برق
· تابلو برق ولتاژ پایین و بالا
· ایستگاه های ترانسفورماتور و SUB
· کنترل و حفاظت
· سیستم اسکادا
زیرساخت راه آهن و مترو
· کنترل و حفاظت
· سیگنالینگ
اطلاعات فنی:
| |
| مدل ها |
8 کیلو وات، 230 ولتAC |
| خانواده محصولات |
CIOR0402.1xxx |
| داده های خروجی AC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)1) |
230 VAC / 200-240 VAC |
| فرکانس (حالت اینورتر - پیش فرض) |
50 هرتز (تطبیقی) |
| فرکانس (حالت اینورتر - قابل تنظیم) |
50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی) |
| حداکثر توان (پیوسته / اضافه بار کمتر از 15 ثانیه) |
4800 وات (6000 VA) / 8000 VA |
| حداکثر فعلی (مداوم / اضافه بار <15 ثانیه) |
26 اسلحه / 34،8 اسلحه |
| سفر سریع فعلی (حداکثر) (20 میلی ثانیه) |
128 A (6 x اسمی) |
|
بالا نگه دارید (افت ولتاژ) (قبل از تعویض به
باتری)
|
5 میلی ثانیه |
| THD |
کمتر از 1.5 درصد در بار مقاومتی |
| حفاظت |
فیوز L، قابل اتصال داغ، واریستور |
| داده های خروجی DC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) |
122,5 VDC / 97-145 VDC |
| توان (حداکثر ورودی اسمی @) |
4800 وات2) |
| جریان (حداکثر @VOUT ≤ 108 VDC) |
44,4 A2) |
| اشتراک گذاری فعلی (10 - 100٪ بار) |
± 5 درصد جریان حداکثر از 10 تا 100 درصد بار |
| حفاظت |
ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ، قطبیت معکوس و فیوز |
| داده های ورودی |
| ولتاژ ورودی AC (محدوده / قطع اتصال LV) |
185-275 VAC / 170 VAC |
| جریان AC (حداکثر - بستگی به نوع ماژول دارد) |
32،8-46 ARMS 3) |
| فرکانس (پیش‌فرض: محدوده همگام‌سازی) |
47-53 و 57-63 هرتز |
| فرکانس (قابل تنظیم: محدوده همگام سازی) |
47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی) |
| ضریب قدرت / THD |
> 0.99 در 70% بار یا بیشتر / < 3.5 % |
| ولتاژ DC نامی / دامنه گسترده4) |
102-145 VDC / 90-102 VDC |
| جریان DC (حداکثر) |
50 A / 72 A در هنگام اضافه بار (15 ثانیه) |
| ویژگی های ورودی |
فیوز L و N، قابل اتصال داغ، واریستور
ترمینال های پیچی انفرادی ورودی AC 4 میلی متر2برای L، N و PE (4x تک فاز)
|
| گزینه ها |
| کنترل و نظارت (واحد اصلی) |
Smartpack2 لمسی |
| کنترل و نظارت (واحد پایه) |
Smartpack2 Basic یا Basic Industrial |
| کنترل گره CAN |
مانیتور I/O T2 یا Fleximonitor (با جعبه رله) |
| توزیع AC |
ترمینال های پیچی انفرادی خروجی AC 10 میلی متر2برای L، N و PE (1x تک فاز) |
| توزیع DC |
اتصال فله DC روی پیچ M6 2x |
| مشخصات دیگر |
| بهره وری |
> 96 % (حالت اصلی)، > 95 درصد (حالت اینورتر) |
| دمای عملیاتی |
40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5-95 درصد RH غیر متراکم |
| دمای ذخیره سازی |
40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0-99 درصد RH غیر متراکم |
| ابعاد [W x D x H]5) |
482 x 400 x 89 mm (2U) (19 x 15.7 x 3.5 اینچ) |
| وزن |
9.4-9.9 کیلوگرم (20.7-21.8 پوند) |
| استانداردهای طراحی |
| ایمنی برق |
ایمنی یو پی اس EN 60950-1، EN 62040-1 |
|
EMC
|
ETSI EN 300 386 V2.1.1، FCC CFR 47 قسمت 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
محیط
|
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)
شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-3:2011.سایر شرایط عملیاتی مطابق با IEC 62040-3:2011 بند 4.3، باید توصیه شود
مطابق با RoHS 3 (2015/863/EU) و WEEE (2008/98/EC)
|

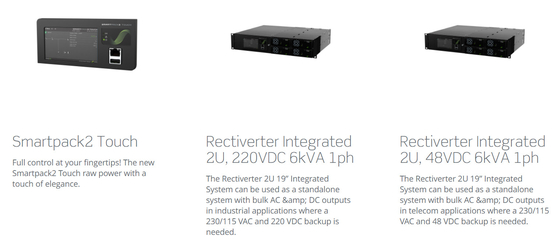

محصولات مرتبط:
