تغذیه فله صنعتی Eltek Telecom Power IBF AC/DC با خروجی 24-220 VDC 2KW-16KW سیستم برق (شماره قطعه: CIO20405.xxx
سیستم منبع تغذیه 19 اینچی
واحد تغذیه فله صنعتی (IBF) برای سیستم هایی با خروجی 24-220 ولت دی سی، از توان خروجی 2-16 کیلووات طراحی شده است.
هسته برق در اطراف یکسو کننده های Flatpack2 ساخته شده است و برای کاربردهایی مانند تابلو برق، مخابرات، روشنایی اضطراری و سیستم های هشدار طراحی شده است.
طراحی جمع و جور و نصب ساده آن را به یک پکیج منبع تغذیه قدرتمند 19 اینچی تبدیل کرده است.
واحد IBF می تواند به عنوان یک سیستم مستقل یا به عنوان یک واحد یکپارچه در سیستم های IBB ما همراه با یکسو کننده های Flatpack2 استفاده شود.
ویژگی های کلیدی:
• طراحی فشرده
• نصب ساده
• ورودی 85-300 VAC
• خانه تا 8 یکسو کننده
• خروجی 2-16 کیلووات
• خروجی خوراک انبوه
• خروجی DC حداکثر 300 A
• گرافیک 3.2 اینچی TFT
• اترنت برای راه دور
• پروتکل SNMP با تله
• 6 خروجی رله دیجیتال
• 6 ورودی دیجیتال
• انطباق جهانی
• ثبت اختراع HE TECHNOLOGY
برنامه های کاربردی
برق
• تابلو برق فشار ضعیف و بالا
• ترانسفورماتور و پست
• تولید و توزیع برق
• کنترل و حفاظت
• سیستم اسکادا
• تجهیزات ارتباطی
زیرساخت راه آهن و مترو
• کنترل و حفاظت
• سیگنالینگ
• سیستم های ایمنی
TELECOM-MOBILE/WIRELESS
• LTE/4G/WiMAX
• سیستم آنتن توزیع شده
• پهنای باند
• ایستگاه های پایه رادیویی/سایت های سلولی
اطلاعات فنی:
| مشخصات فنی |
| |
مدل |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
شماره قطعه |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
داده های ورودی |
|
|
|
|
|
| |
ولتاژ (محدوده) |
85 - 300 AC |
|
| |
حفاظت از موج |
OVP کلاس 2 |
|
| |
حفاظت از ورودی AC شبکه TN |
3*25 MCB (تک پل) |
3*40 MCB (تک پل) |
3*25 MCB (تک پل) |
3*40 MCB (تک پل) |
|
| |
حفاظت از ورودی AC شبکه فناوری اطلاعات |
1*32 MCB (سه قطب) |
1*63 MCB (سه قطب) |
1*32 MCB (سه قطب) |
1*63 MCB (سه قطب) |
|
| |
حفاظت ورودی در یکسو کننده ها |
فیوز مجزا در ماژول های یکسو کننده |
|
| |
ارتباط |
ترمینال پیچ جداگانه 6 میلی متر2
ترمینال پیچ PE، حداکثر 6 میلی متر2و کابل M5 مستقیماً به شاسی متصل می شود
|
|
| |
داده های خروجی |
|
|
|
|
|
| |
ولتاژ (پیش‌فرض) |
24-125 Vدی سی |
24-220 VDC |
|
| |
توان (حداکثر) @ ورودی اسمی |
8000 وات |
16000 وات |
8000 وات |
16000 وات |
|
| |
جریان (حداکثر) @ ورودی اسمی |
صفحه قبلی یا برگه داده Flatpack2 قابل اجرا را ببینید |
|
| |
خروجی حجیم محافظت نشده |
• |
|
| |
خروجی فله اتصال |
پیچ M8 |
|
| |
ساخته شده در شنت باتری |
• |
|
| |
حفاظت خروجی در یکسو کننده ها |
مسدود کردن OR-ing FET یا فیوز، ضد اتصال کوتاه و حفاظت در دمای بالا |
|
| |
کنترل و نظارت |
|
|
|
|
|
| |
واحد نظارت |
سیستم کنترل Smartpack 2 با استاندارد پایه |
سیستم کنترل Smartpack 2 با Industrial Basic |
|
| |
عملیات محلی |
صفحه نمایش و کلیدها، رابط وب از طریق مرورگر استاندارد |
|
| |
عملیات از راه دور |
WebPower (رابط وب، پروتکل SNMP و ایمیل) |
|
| |
رله های هشدار (اتصال: گیره ≤ 1.5 میلی متر2) |
6 مخاطب آزاد بالقوه (NO، NC، C) [حداکثر 75 VDC/1,0 A] |
|
| |
رله های هشدار (اتصال: گیره ≤ 1.5 میلی متر2) |
- |
3x مخاطب آزاد بالقوه (NO,NC,C) [حداکثر 300 VDC/0,1 A] |
|
| |
ورودی های دیجیتال |
6x NO/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP و RTU |
|
| |
پورت های ارتباطی |
RJ45 |
RJ45، RS232، RS485 |
|
| |
اندازه گیری تقارن باتری |
- |
• |
|
| |
اندازه گیری های فعلی |
یکسو کننده، باتری و جریان بار |
|
| |
آلارم ها |
آلارم های ولتاژ خروجی پایین و بالا (سطوح جزئی و اصلی) هشدار خطای زمین، هشدار دما، هشدار قطع برق ورودی AC، آلارم بار شکن و باتری شکن و موارد دیگر |
|
| |
سایر مشخصات |
|
|
|
|
|
| |
انزوا |
3.0 kVAC - ورودی به خروجی
1.5 کیلو ولت ولت - ورودی به زمین
0.5 کیلو ولتدی سی- خروجی به زمین (1.5 کیلو ولت دی سی برای یکسو کننده های 110 و 220 ولت)
|
|
| |
دمای عملیاتی |
40- تا 45+ درجه سانتی گراد (40- تا 113+ درجه فارنهایت)، رطوبت 5 - 95 درصد RH غیر متراکم، توان خروجی در دمای بالا کاهش می‌یابد، برای یکسو کننده‌های قابل اجرا به برگه اطلاعات مراجعه کنید. |
|
| |
دمای ذخیره سازی |
40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم |
|
| |
ابعاد [WxDxH] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
وزن (بدون یکسو کننده) |
17 کیلوگرم |
16 کیلوگرم |
17 کیلوگرم |
16 کیلوگرم |
|
| |
استانداردهای طراحی |
|
|
|
|
|
| |
ایمنی برق |
EN 60950-1 |
|
| |
EMC |
ETSI EN 300 386 V.1.6.1
EN 61000-6-1 / -2 / -3 / -4 / -5 (بسته به ماژول)
|
|
| |
محیط |
ETSI EN 300 019، ETSI EN 300 132 - 2 |
|
| |

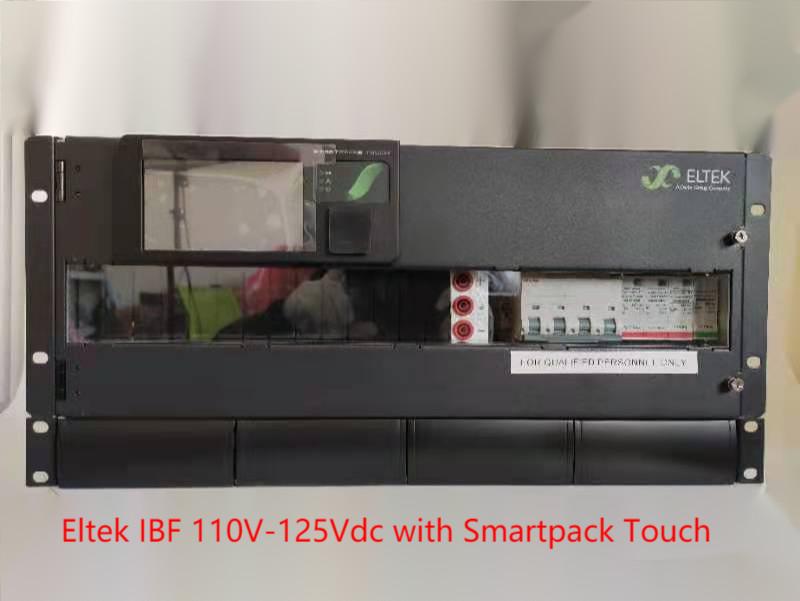

نمای جلویی:
راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.
سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.
2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.
3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.
4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.
5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.
6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.
7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
