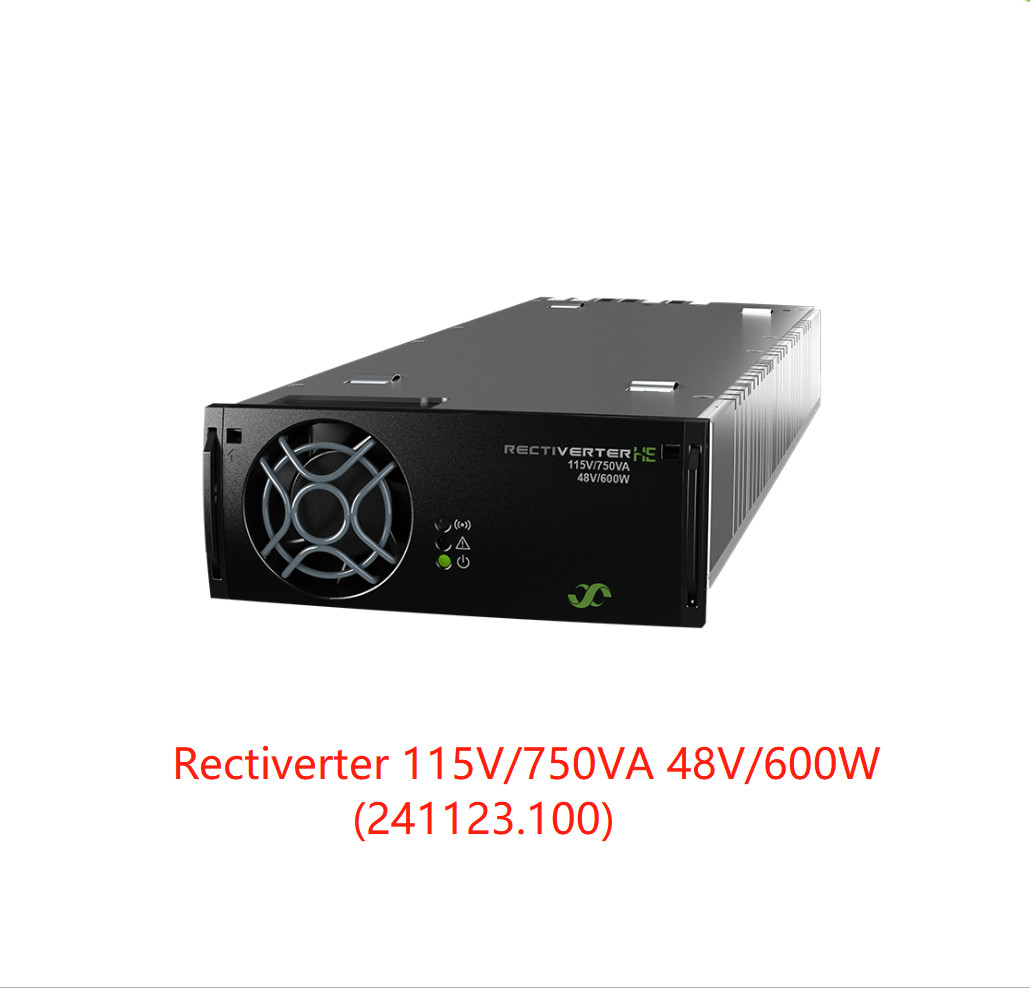

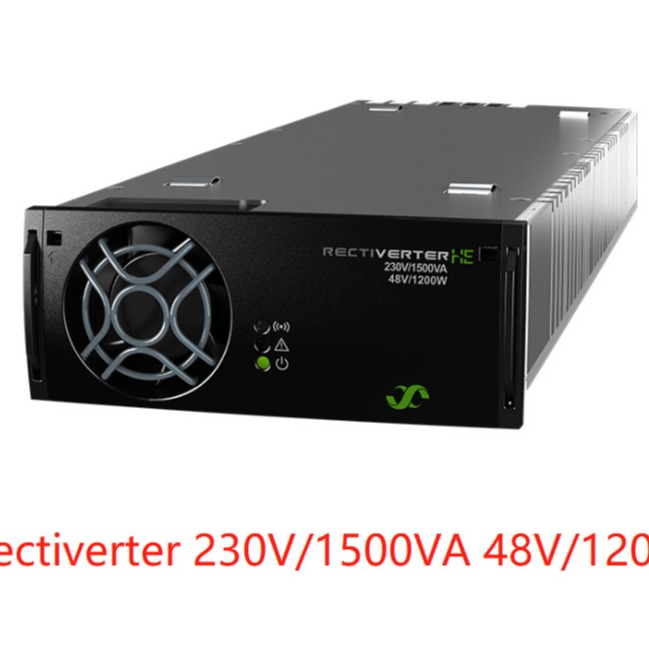

مدل ها / اطلاعات سفارش 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|

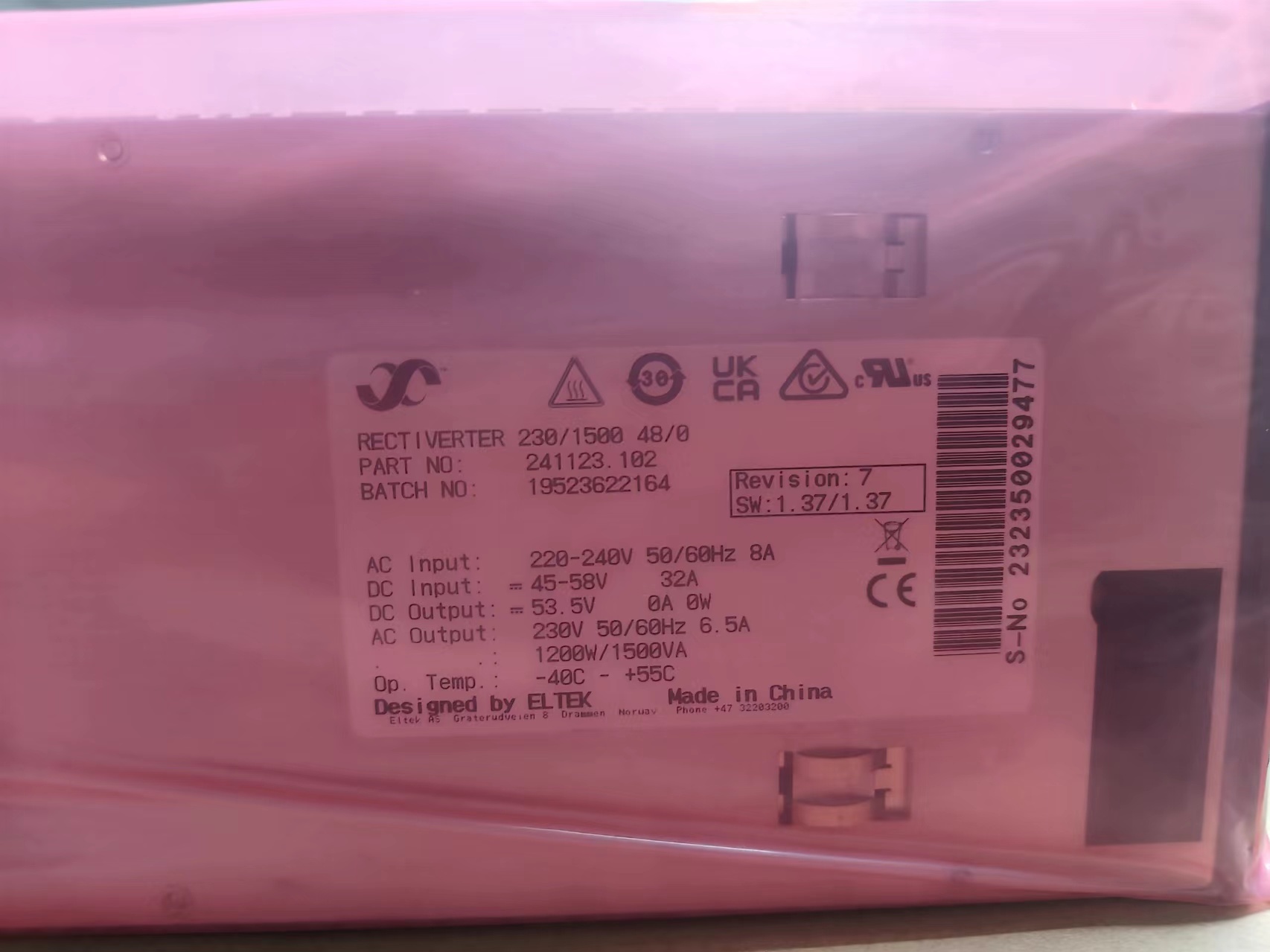

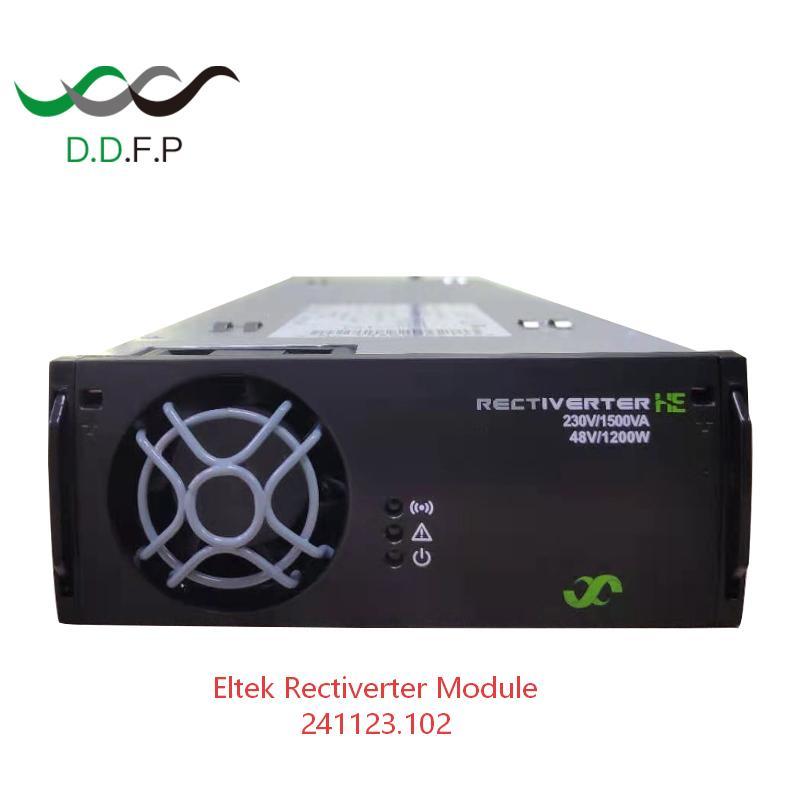

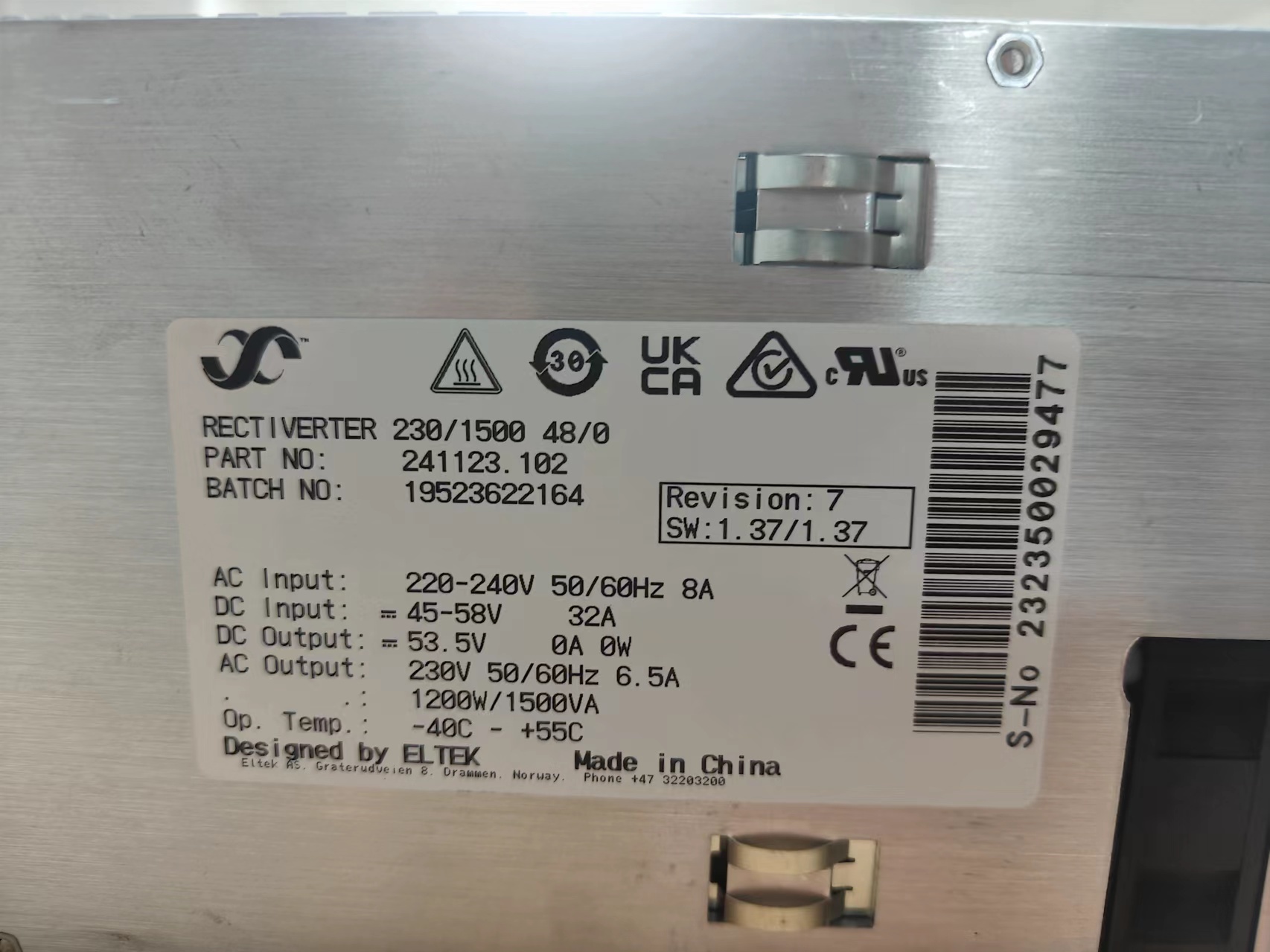

| شماره قطعه 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| داده های خروجی AC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 230 ولتAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| فرکانس (حالت اینورتر پیش فرض) 50 هرتز (تطبیقی) 60 هرتز (تطبیقی) |
| فرکانس (حالت اینورتر قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)، 94-106 هرتز5)74-76 هرتز5) |
| حداکثر توان (پیوسته / اضافه بار (<15 ثانیه)) 1200 وات (1500 VA) / 2000 VA 600 وات (750 VA) / 1000 VA |
| اشتراک بار ± 5 درصد توان فعال از 10 تا 100 درصد بار |
| حداکثر جریان (پیوسته / اضافه بار (<15 ثانیه)) 6.5 ARMS/ 8.7 ARMS |
| فعلی (حداکثر) سفر سریع (20 میلی ثانیه) 32 آمپر (6 x اسمی) |
| THD < 1.5٪ در بار مقاومتی |
| فیوز محافظ در L، قابل اتصال داغ، واریستور |
| داده های خروجی DC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53.5 ولتدی سی/ 43 - 58 Vدی سی |
| توان (حداکثر ورودی اسمی @) 1200 وات1)150 وات 0 وات2)600 وات1)75 وات 0 وات2) |
| فعلی (حداکثر @Vخارج≤ 48 Vدی سی) 25 A1)3.13 A -2)12.5 A1)1.56 A -2) |
| اشتراک جریان (10 - 100٪ بار) ± 5٪ از حداکثر جریان از 10 تا 100٪ بار |
| تنظیم ولتاژ استاتیک (10 - 100٪ بار) ± 0.5٪ |
| تنظیم ولتاژ دینامیک ± 5.0٪ برای تغییرات بار 10-90٪ یا 90-10٪، زمان تنظیم < 50ms |
| ریپل < 200 میلی ولتPP، پهنای باند 30 مگاهرتز |
| حفاظت ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ، قطبیت معکوس، قطبیت معکوس و فیوز |
| داده های ورودی |
| ولتاژ ورودی AC (محدوده / قطع LV) 185 - 275 ولتAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| جریان AC (حداکثر) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 و 57-63 هرتز 47-53 و 57-63 هرتز |
| فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی) |
| ضریب توان / THD > 0.985 در 50٪ بار یا بیشتر / < 3.5٪ |
| فیوز محافظ ورودی AC در L و N، قابل اتصال داغ، واریستور |
| ولتاژ DC نامی / دامنه گسترده4)45 - 58 Vدی سی/ 40 - 45 Vدی سی |
| جریان DC (حداکثر) 32 A / 45A در هنگام اضافه بار (15 ثانیه) 16 A / 22.5A در هنگام اضافه بار (15 ثانیه) |
| مشخصات دیگر |
| راندمان > 96٪ (حالت اصلی)، > 94٪ (حالت اینورتر)، > 92٪ (حالت اصلی)، > 91٪ (حالت اینورتر) |
| ایزولاسیون 3.6 کیلو ولتدی سی- ACپورت هابه PE، 3 کیلو ولتAC- ACپورت هابه DCبندر/CAN، 710 ولتدی سی- دی سیبندربه PE، 60 ولتدی سی- دی سیبندربه CAN |
| هشدارها: LED قرمز خاموش شدن ولتاژ ورودی شبکه کم و زیاد، خاموش شدن دمای بالا و پایین، خرابی یکسوساز، رله هشدار [حداکثر NO 75 ولتدی سی/ 100 میلی آمپر] خاموش شدن اضافه ولتاژ در خروجی، خرابی فن، زنگ هشدار ولتاژ خروجی پایین، خرابی باس CAN، گذرگاه همگام سازی (خروجی ACیاآلارم های خروجی DC) از دست رفت و همگام سازی ناموفق بود |
| هشدارها: رکتیورتر LED زرد در حالت کاهش میزان برق یا در حالت محدودیت برق یا جریان در درگاه DC یا AC، محدودیت جریان خروجی از راه دور فعال شده است، از دست دادن ارتباط CAN با کنترلر |
| عملکرد عادی: خروجی AC LED سبز و/یا خروجی DC روشن و خوب است |
| MTBF (Telcordia SR-332 Iss.I روش III (a)) 260 000 ساعت (@ Tambient: 25 درجه سانتی گراد) |
| دمای کارکرد 40- تا 75+ درجه سانتی گراد (40- تا 167+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم |
| کاهش درجه حرارت بالاتر از 55 درجه سانتیگراد (131 درجه فارنهایت) 1200 وات تا 480 وات @ 75 درجه سانتیگراد (167 درجه فارنهایت) برای هر کدام، خروجی AC و DC (توان کل 2000 وات تا 800 وات) |
| دمای نگهداری -40 تا +85 درجه سانتیگراد (40- تا 185 + درجه فارنهایت)، رطوبت 0 - 99٪ RH غیر متراکم |
| ابعاد [WxHxD] / وزن 109 x 41.5 x 327 میلی‌متر (4.25 x 1.69 x 13 اینچ) / 1.95 کیلوگرم (4.3 پوند) |
| استانداردهای طراحی |
| ایمنی الکتریکی EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2017, 1:2014, C 2 شماره 107.3-14 |
|
EN 61000-6-1:2019، -6-2:2019، - 6-3:2007 + A1:2011، - 6-4:2019، IEC 61000-6-5:2015
EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 Part 15
|
|
EU 2015/863 (RoHS) و 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (کلاس 1.2) و 2-2 (کلاس 2.3)
محیط شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-5-3:2016.سایر شرایط عملیاتی مطابق با IEC 62040-5-3:2016 بند 4.3، باید توصیه شود
|
|
1) بار AC اولویت دارد.بیشتریندر دسترسقدرت و جریان خروجی DC به 3) اگر پورت DC بیش از حد بارگذاری شود و ولتاژ را به زیر 43 ولت بکشید، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.بار AC فوری و ولتاژ ورودی AC؛یعنی حداکثر 800W/16.6A در توان AC کامل و اسمی 4) عملکرد کاهش یافته - بدون پشتیبانی از بار بیش از حد، و برای خروجی 200 - 240 VAC THD افزایش می یابد و ورودی برای 230 ولتAC.حداکثر کاهش نرخ توان خروجی (تا 970 وات برای 230 VAC @ 40 VDC)
2) پورت DC همچنان باید یک پورت دو جهته در نظر گرفته شود.ولتاژ در صورت برق رسانی به شبکه نمایش داده می شود.
|
