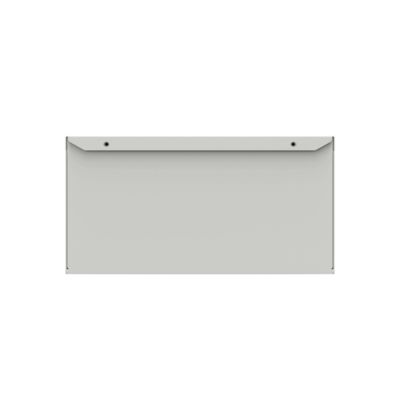

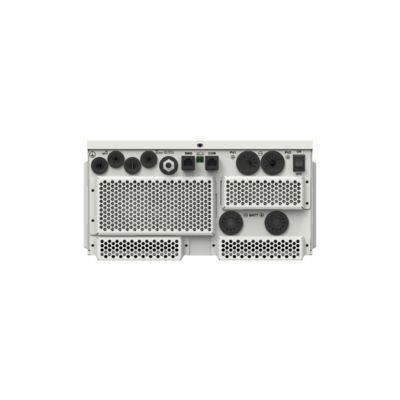

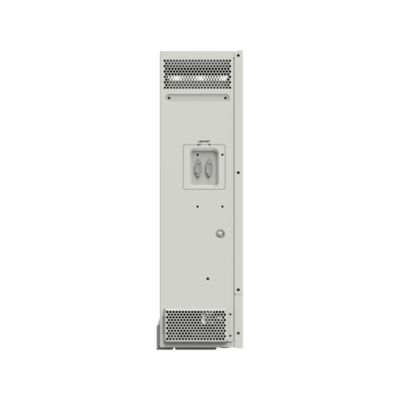

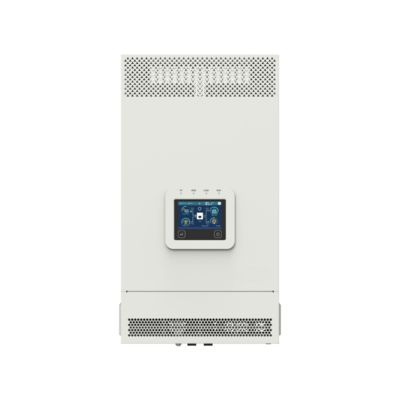

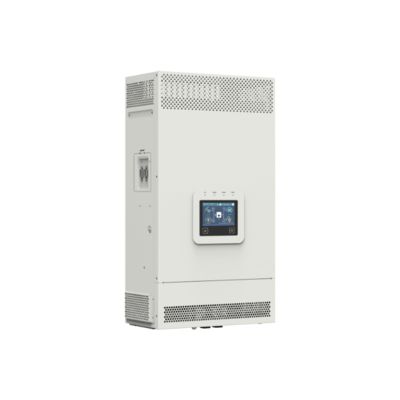

شارژر اینورتر هوشمند خارج از شبکه کاوش سری KRP 3500-5500W KRP5542-1050P20/C

مدل

KRP3522-1250P20/C

KRP3542-0650P20/C

KRP5542-1050P20/C

ورودی خدمات عمومی

ولتاژ ورودی برق

176VAC تا 264VAC (پیش فرض) ، 90VAC تا 285VAC (تغییر پذیر)

فرکانس ورودی ابزار

از ۴۵ تا ۶۵ هرتز

حداکثر جریان شارژ

110A

60A

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ √ اینورتر به ابزار: 10ms
زمان پاسخ سوئیچ ️ استفاده از اینورتر (وقتی قدرت بار بالاتر از 100W باشد): 20ms

خروجی اینورتر

قدرت نامی اینورتر (@30°C)

۳۵۰۰ وات

۵۵۰۰ وات

قدرت خروجی موج گذرا ۳ ثانیه ای

۷۰۰۰ وات

8500W

ولتاژ خروجی اینورتر

220/230VAC±3٪

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

امواج سینوس خالص

فاکتور قدرت بار

0.2?? 1 ((VA ≤ قدرت خروجی نامی)

THDu (دستکاری کل ولتاژ هارمونیک)

≤3٪ (24V بار مقاومت)

≤3٪ (48V بار مقاومت)

حداکثر کارایی بار

0.92

حداکثر کارایی اینورتر

0.94

حداکثر بار اصلی

۳۵۰۰ وات

۵۵۰۰ وات

حداکثر بار دوم

۳۵۰۰ وات

۵۵۰۰ وات

ولتاژ قطع خروجی اصلی

24.4V ((پیش فرض)

48.8V ((پیش فرض)

ولتاژ قطع خروجی دوم

22.2V ((پیش فرض)

44.4V ((پیش فرض)

ولتاژ بازیافت خروجی دوگانه

25.2V ((پیش فرض)

50.4V ((پیش فرض)

کنترل کننده خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در دمای حداقل محیط کار)
۴۴۰ ولت (در ۲۵ درجه سانتیگراد)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT ها

1

2

حداکثر جریان ورودی PV

20A

20A+20A

حداکثر جریان مدار کوتاه PV

22A

20A+20A

حداکثر قدرت ورودی PV

۴۲۰۰ وات

2×3300W

حداکثر جریان شارژ PV

120A

60A

100A

MPPT حداکثر کارایی

≥99.5٪

باتری

ولتاژ نامی باتری

24VDC

48VDC

محدوده ولتاژ کار باتری

20.4VDC تا 32.0VDC

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

120A

60A

100A

سایر محصولات

از دست دادن بدون بار

≤1.5A

≤0.8A

≤1.1A

حالت آزمایش: برق، فولت و بار قطع شده، خروجی AC روشن است، فن متوقف می شود، ورودی @24V

حالت آزمایش: برق، فولت و بار قطع شده، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آمادگی

≤1.1A

≤0.6A

≤0.8A

شرایط آزمایش: برق، فولت و بار قطع شده، خروجی AC خاموش است، فن متوقف می شود، ورودی @24V

شرایط آزمایش: برق، فولت و بار قطع شده، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

ارتباط با BMS

RS485

ارتباط با پورتال

RS485 (4G/WiFi/Bluetooth)

تابع موازی

بله، 12 واحد استاندارد، تا 16 واحد

محدوده دمای کاری

-20°C تا +50°C ((>30 درجه سانتیگراد

محدوده دمای ذخیره سازی

-25°C تا +60°C

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95٪ (N.C.)

ارتفاع

<4000M (>2000 متري دررنگ)

گواهینامه ها و استانداردها

IEC 62109-1، IEC 62109-2، IEC 61683، IEC 62368

پارامترهای مکانیکی

ابعاد (طول × عرض × ارتفاع)

590mm × 300mm × 163mm

534mm × 300mm × 163mm

590mm × 300mm × 163mm

اندازه نصب (طول × عرض)

568mm × 245mm

512mm × 245mm

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

وزن خالص

13.8 کيلوگرم

12.7 کيلوگرم

15.5 کيلوگرم
