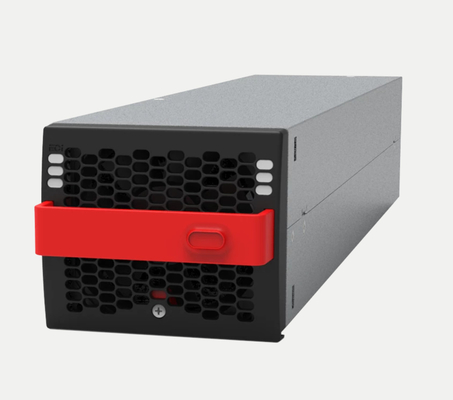

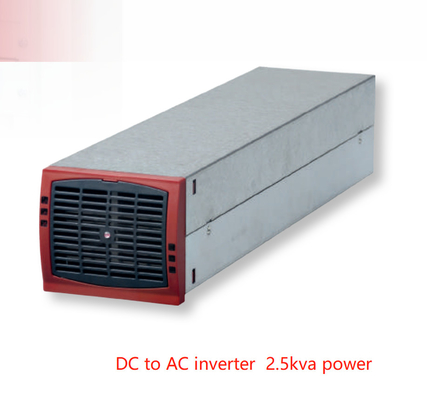

اینورتر ماژولار CE+T 2.5 kVA (1.5 kVA*) ورودی 24V / 48V / 60V / 110 V / 220 Vdc خروجی 230 Vac TSI BRAVO اینورتر DC به AC
BRAVO یک اینورتر ماژولار جمع و جور و مقیاس پذیر است که منبع تغذیه AC با موج سینوسی خالص را ارائه می دهد. در ترکیب با یک سیستم برق DC، یک پشتیبان AC عالی ارائه می دهد
راه حل. از آخرین فناوری اینورتر استفاده می کند و راندمان انرژی بالایی را در اندازه ای جمع و جور ارائه می دهد. فناوری “Twin Sine Innovation” (TSI) تمام
نقاط شکست منفرد را با مقیاس پذیری کامل از بین می برد. تا 32 ماژول به صورت موازی و راندمان بالا تا 96٪ که هزینه های عملیاتی را کاهش می دهد.
برنامه های کاربردی
تمام برنامه های کاربردی حیاتی کسب و کار و انواع بارهای AC. طراحی ماژولار و مقیاس پذیر است با ماژول های اینورتر قابل تعویض که زمان متوسط تا تعمیر را تضمین می کند
(MTTR)، کاهش هزینه های خدمات و پاسخگویی به نیازهای در حال تغییر برای توسعه آینده.
ویژگی های اصلی
l منابع ورودی دوگانه (AC و DC)
l با محدوده ورودی AC گسترده 150 Vac تا 265 Vac
l طراحی جمع و جور
l راندمان بالا
l زمان انتقال به 0 کاهش یافته است
l تا 10kVA در 2 U
l تا 225kVA در 3 محفظه 75kVA هر کدام
پارامترها:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| عمومی |
| EMC (ایمنی) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (انتشار) (کلاس) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| ایمنی |
EN62040-1 |
| خنک کننده / جداسازی |
اجباری / دو برابر |
| MTBF |
240000 ساعت (MIL-217-F) |
| راندمان (معمولی): تبدیل توان پیشرفته / آنلاین |
> 95.5% / > 89.5% |
96% / 91% |
96.5% / 92.5% |
| استحکام دی الکتریک DC/AC |
4300 Vdc |
| سیستم های کاملاً افزونه - مطابق |
3 سطح قطع اتصال در پورت های خروجی AC و ورودی DC
4 سطح قطع اتصال در پورت ورودی AC
|
| RoHS |
مطابق |
| لرزش |
لرزش اداری GR63 0 تا 100 هرتز-0.1 گرم / لرزش حمل و نقل 5-100 هرتز 0.5 گرم 100 تا 500 هرتز-1.5 گرم / تست سقوط |
| شرایط عملیاتی |
طراحی شده برای نصب در محیط IP20 یا IP21.
هنگامی که در یک محیط گرد و غبار یا مرطوب نصب می شود، اقدامات مناسب (فیلتر هوا، …) باید انجام شود.
|
| ارتفاع بالای دریا بدون کاهش رتبه |
1500 متر - 0.8٪ در هر 100 متر |
| دمای محیط / ذخیره سازی / رطوبت نسبی |
-20 تا 50 درجه سانتیگراد / -40 تا 70 درجه سانتیگراد / 95٪، غیر متراکم |
| جنس (محفظه) |
فولاد روکش دار-ALU ZINC |
|
| توان خروجی AC |
| توان خروجی اسمی (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| ظرفیت اضافه بار کوتاه مدت |
150٪ (15 ثانیه) 110٪ دائمی در محدوده T° |
| ضریب توان بار مجاز |
رتبه بندی توان کامل از 0 القایی تا 0 خازنی |
| مدیریت دمای داخلی و خاموش شدن |
بله |
| مشخصات ورودی DC |
| ولتاژ اسمی (DC) |
24 ولت |
48 ولت |
60 ولت |
110 ولت |
220 ولت |
| محدوده ولتاژ (DC) |
19 - 35 ولت |
40 - 60 ولت |
48 - 72 ولت |
90 - 160 ولت |
170 - 300 ولت |
| جریان اسمی |
56 A (در 24 Vdc و
خروجی 1200 وات)
|
46 A (در 48 Vdc و
خروجی 2000 وات)
|
35 A (در 60 Vdc و
خروجی 2000 وات
|
19 A (در 110 Vdc و
خروجی 2000 وات)
|
9.8 A (در 220 Vdc و
خروجی 2000 وات
|
| حداکثر جریان ورودی (به مدت 15 ثانیه) / ریپل ولتاژ |
84 A /< 100 mV rms |
84 A /< 2 mV
Psopho
|
52 A< 100 mV rms |
29 A /< 200 mV rms |
14.9 A /< 200 mV
rms
|
| مرزهای ولتاژ ورودی |
انتخاب کاربر با رابط T2S |
|
مشخصات ورودی AC
ورودی AC فقط با ماژول های EPC در دسترس است، ماژول های REG هیچ ACin ندارند
|
| ولتاژ اسمی (AC) |
220/230/240 V 1P یا 3P (حداقل 3 قفسه برای 3P) |
| محدوده ولتاژ (AC) |
150-265 ولت |
|
کاهش ولتاژ
|
150 تا 185 ولت کاهش خطی 150 VA/120 وات در هر 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| محدوده انطباق قبل از انتقال به DC |
قابل تنظیم |
| ضریب توان |
> 99% |
| محدوده فرکانس (قابل انتخاب) / محدوده همگام سازی |
50 - 60 هرتز / محدوده 47 - 53 هرتز / 57 - 63 هرتز |
| مشخصات خروجی AC |
| ولتاژ اسمی (AC*) |
220/230/240 ولت |
| فرکانس / دقت فرکانس |
50 - 60 هرتز / 0.03٪ |
| اعوجاج هارمونیک کل (بار مقاومتی) |
< 1.5٪ |
| زمان بازیابی ضربه بار |
0.4 میلی ثانیه |
| تاخیر روشن شدن |
20 ثانیه تا 40 ثانیه بسته به تعداد ماژول نصب شده |
| جریان اسمی. در برابر جریان معکوس محافظت می شود |
6.6 A |
10.9 A |
| فاکتور پیک در توان اسمی |
2.8: 1 |
3: 1 |
| با مدیریت و حفاظت اتصال کوتاه |
| ظرفیت پاکسازی اتصال کوتاه |
10 x In برای 20 میلی ثانیه - در حالی که برق اصلی در پورت ورودی AC در دسترس است
با کنترل و مدیریت دامنه
|
| جریان اتصال کوتاه پس از ظرفیت پاکسازی |
2.1 In در 15 ثانیه و 1.5 In پس از 15 ثانیه |
| در عملکرد انتقال |
| حداکثر. ولتاژ وقفه / کل گذرا ولتاژ مدت زمان (حداکثر) |
0 ثانیه / 0 ثانیه |
| سیگنالینگ و نظارت |
| صفحه نمایش |
LED هم‌نما |
| خروجی آلارم / نظارت |
کنتاکت های خشک روی قفسه / پورت USB استاندارد و MODBUS روی T2S، اختیاری: صفحه نمایش Candis / Candis TCP-IP |
| روشن / خاموش از راه دور |
در ترمینال عقب قفسه از طریق T2S |
راه حل ها
برای شرکت های مخابراتی که به دنبال یک راه حل کامل و متمایز هستند، ما بسته ای را ارائه می دهیم که تخصص، نوآوری و قابلیت اطمینان را ترکیب می کند. بررسی سایت ما یک ارزیابی دقیق و جامع از پتانسیل سایت است که از ترکیبی از روش های سنتی و فناوری های پیشرفته استفاده می کند. سپس ما برنامه های حرفه ای و انعطاف پذیری را توسعه می دهیم که می توانند برای پاسخگویی به نیازهای در حال تغییر مشتری تنظیم شوند. پشتیبانی فنی ما تیمی از متخصصان بسیار ماهر و با تجربه است که پشتیبانی و عیب یابی 24 ساعته و 7 روز هفته را ارائه می دهند. و خدمات نگهداری ما یک برنامه جامع است که شامل به روز رسانی های منظم، ارتقاء و تعمیرات می شود. با تیمی از متخصصان پرشور و متعهد و یک شبکه جهانی از شرکای که ارزش های ما را به اشتراک می گذارند، ما متعهد به ارائه راه حل هایی هستیم که از انتظارات مشتریان ما فراتر می رود.
