Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1

1 مجموعه
MOQ
1800 USD / 3500 USD
قیمت
Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
شماره مدل: CTOR0402.1xxx
Input AC: 185-275 VAC / 170 VA
جریان خروجی DC: 100 A
ولتاژ خروجی DC: 53,5 VDC / 43-58 VD
حداکثر ظرفیت توان: 4800 وات
شماره قطعه Rectifeir: 241115.105
رکتیفیرها: Flatpack2 48/2000HE / Flatpack2 48/3000HE
کنترل کننده: Smartpack2 لمسی یا پنل Smartpack
بعد سیستم: 19 x 14.9 x 12.2 اینچ
ارتفاع: 4U
وزن: کمتر از 15 کیلوگرم
برجسته کردن:

یکسو کننده AC DC 2U CTOR0402.1,eltek 241115.105 رکتیورتر 2U,Eltek AC رکتیورتر 2U

,

eltek 241115.105 Rectiverter 2U

,

Eltek AC DC Rectiverter 2U

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE, UL
شماره مدل: flatpack2 48 ولت 24 کیلووات پاورکور
پرداخت
جزئیات بسته بندی: کارتن بسته بندی شده
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 500 ست در ماه
توضیحات محصول

یکسو کننده AC DC 2U Power Core 6kVA AC 4.8KW DC Smartpack R controller (شماره قطعه:CTOR0402.1xxx)

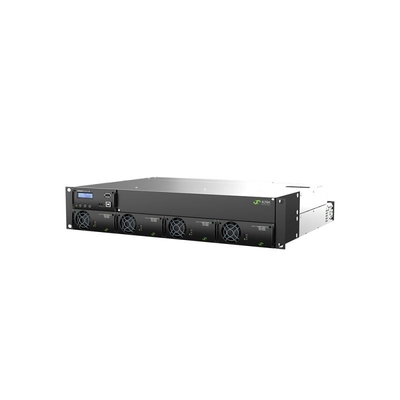

Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 0



هسته برق رکتیورتر 2U هر دو تغذیه AC و DC را در یک واحد فشرده 2U ترکیب می کند.آن را برای بارهای 230Vac یا 115Vac فراهم می کند.و برق 48Vdc برای بارهای DC و شارژ باتری.



مجموع توان خروجی برای هر دو AC و DC به مجموع 8 کیلو وات محدود می شود، محدودیت های خروجی AC و DC را می توان با توجه به بار متصل تنظیم کرد، که در آن محدودیت برای بار AC روی 6 کیلو ولت آمپر و برای بار DC برای حداکثر 4 کیلووات یا 8 کیلو وات تنظیم شده است. .





برنامه های کاربردی :



TELECOM-MOBILE/WIRELESS



· LTE/4G/WiMAX

· سیستم آنتن توزیع شده

· پهنای باند

· ایستگاه های پایه رادیویی / سایت های سلولی



برق



· تابلو برق ولتاژ پایین و بالا

· ایستگاه های ترانسفورماتور و SUB

· کنترل و حفاظت

· سیستم اسکادا



زیرساخت راه آهن و مترو



· کنترل و حفاظت

· سیگنالینگ







ویژگی های کلیدی:

l طراحی فشرده و نصب ساده

l ورودی و خروجی 230 یا 115 ولت تک فاز

l ورودی و خروجی 48 ولت

l تا 4 ماژول یکسو کننده

l خروجی کل AC+DC 8KW

l حداکثر خروجی AC 6 کیلو ولت آمپر

l حداکثر 4KW/8KW خروجی DC

گزینه های توزیع AC 1 یا 2 قطبی

گزینه توزیع l 1 قطب DC

L ساخته شده در فناوری انتقال



اطلاعات فنی:






مدل ها 8 کیلو وات، 230 ولتAC 4 کیلو وات، 115 ولتAC
خانواده محصولات CTOR0402.1xxx CTOR0402.1xxx
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)1) 230 VAC / 200-240 VAC 115 VAC / 100-127 VAC
فرکانس (حالت اینورتر - پیش فرض) 50 هرتز (تطبیقی) 60 هرتز (تطبیقی)
فرکانس (حالت اینورتر - قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (پیوسته / اضافه بار کمتر از 15 ثانیه) 4800 وات (6000 VA) / 8000 VA 2400 وات (3000 VA) / 4000 VA
حداکثر فعلی (مداوم / اضافه بار <15 ثانیه) 26 اسلحه / 34،8 اسلحه
سفر سریع فعلی (حداکثر) (20 میلی ثانیه) 128 A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری) 5 میلی ثانیه 5 میلی ثانیه
THD کمتر از 1.5 درصد در بار مقاومتی
حفاظت فیوز L، قابل اتصال داغ، واریستور
داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53,5 VDC / 43-58 VDC
توان (حداکثر ورودی اسمی @) 4800 وات2) 2400 وات2)
جریان (حداکثر @VOUT ≤ 108 VDC) 100 A2) 50 A2)
اشتراک گذاری فعلی (10 - 100٪ بار) ± 5 درصد جریان حداکثر از 10 تا 100 درصد بار
حفاظت ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ، قطبیت معکوس و فیوز
داده های ورودی
ولتاژ ورودی AC (محدوده / قطع اتصال LV) 185-275 VAC / 170 VAC 95-140 VAC / 85 VAC
جریان AC (حداکثر - بستگی به نوع ماژول دارد) 32،8-46 ARMS 3) 36،8-45،2 ARMS 3)
فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 و 57-63 هرتز 57-63 و 47-53 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD > 0.99 در 70% بار یا بیشتر / < 3.5 %
ولتاژ DC نامی / دامنه گسترده4) 45-58 VDC / 40-45 VDC
جریان DC (حداکثر) 128 A / 180 A در هنگام اضافه بار (15 ثانیه) 64 A / 90 A در هنگام اضافه بار (15 ثانیه)
ویژگی های ورودی

فیوز L و N، قابل اتصال داغ، واریستور

ترمینال های پیچی انفرادی ورودی AC 4 میلی متر2برای L، N و PE (4x تک فاز)

گزینه ها
واحد کنترل Smartpack R
اتصال آلارم کارت زنگ افزودنی (6x ورودی دیجیتال و 6x رله)
توزیع باتری حداکثر2x 100 A یا 1x 150 A
LVBD 150A (اختیاری)
توزیع AC حداکثر3x 16 A (1 قطب) یا 1x 16 A (2 قطب) MCB
توزیع DC حداکثر3×60 A (1 قطب) MCB
مشخصات دیگر
بهره وری > 96 % (حالت اصلی)، > 94 درصد (حالت اینورتر) > 92 % (حالت اصلی)، > 91 درصد (حالت اینورتر)
دمای عملیاتی 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5-95 درصد RH غیر متراکم
دمای ذخیره سازی 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0-99 درصد RH غیر متراکم
ابعاد [W x D x H] 483 x 386 x 97 mm (19 x 15.2 x 3.8 اینچ)
وزن 9.9 کیلوگرم (21.8 پوند)
استانداردهای طراحی
ایمنی برق ایمنی یو پی اس EN 60950-1، EN 62040-1



EMC

ETSI EN 300 386 V2.1.1، FCC CFR 47 قسمت 15

EN 62040-2

EN 61000-6-1/-2/-3/-4





محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)

شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-3:2011.سایر شرایط عملیاتی مطابق با IEC 62040-3:2011 بند 4.3، باید توصیه شود

مطابق با RoHS 3 (2015/863/EU) و WEEE (2008/98/EC)



Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 1



Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 2Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 3

Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 4Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 5Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 6



Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 4Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 8

Eltek 241115.105 Flatpack2 48V 24kw Eltek AC DC rectiverter 2U Power Core CTOR0402.1 9

راه حل ها

ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.



سوالات متداول:

1. چگونه کیفیت را کنترل می کنید؟

A: تمام محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.



2. حداقل مقدار سفارش شما چقدر است؟

A: هیچ مقدار حداقل سفارش وجود ندارد، و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.



3. آیا می توانید شرکت خود را معرفی کنید؟

ج: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.



4. مزایای شرکت شما چیست؟

A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.



5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟

A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.



6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟

پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعا مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که شما هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.



7 دبلیوکلاه الفبوکیفیت؟

A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.



8 اچچند ماه برای گارانتی؟

A: 1 سال تضمین کیفیت



9چگونه با هر کالای بی کیفیت برخورد کنیم؟

A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
