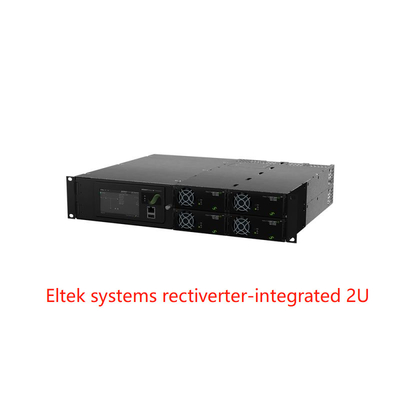

Eltek Rectiverter 2U، 6kVA سیستم یکپارچه 220 VDC سیستم های با Smartpack2 لمس و اساسی صنعتی CIOR0402.XXX
سیستم یکپارچه ریکت اینورتر 2U 19 اینچ می تواند به عنوان یک سیستم استاندارد تنها با خروجی AC & DC در کاربردهای صنعتی مورد نیاز باشد که در آن یک پشتیبان 230 / 115Vac و 220Vdc مورد نیاز است.
کل قدرت خروجی برای هر دو AC و DC به مجموع 8KW محدود می شود، محدودیت های خروجی AC و DC می تواند با توجه به بار متصل تنظیم شود،که محدودیت برای بار AC به حداکثر 6kVA و برای بار DC به حداکثر 4KW و 8KW تنظیم شده است..
گزینه های اضافی، اندازه گیری و سیگنال دهی را می توان به طور گسترده ای با گره flexmonitor CAN گسترش داد.
مخابرات-موبایل/بی سیم
· LTE/4G/WiMAX
· سیستم آنتن توزیع شده
· باند پهن
· ایستگاه های پایه رادیویی / سایت های سلولی
خدمات برق
· قطعات ولتاژ پایین و بالا
· ایستگاه های ترانسفورماتور و SUB
· کنترل و حفاظت
· سیستم SCADA
زیرساخت های راه آهن و مترو
· کنترل و حفاظت
· سیگنال دهی
ویژگی های کلیدی:
l طراحی جمع و جور و نصب ساده
l ورودی و خروجی تک فاز 230 یا 115VAC
ورودی و خروجی 48Vdc
l تا 4 ماژول اصلاح کننده
l کل قدرت AC+DC 8KW
l حداکثر 6kVA AC
l حداکثر خروجی 4KW/8KW DC
گزینه های توزیع AC 1 یا 2 قطب
1 گزینه توزیع قطب DC
l با تکنولوژی انتقال ساخته شده
اطلاعات فنی:
| |
| مدل ها |
8 کیلو وات، 230 ولتAC |
۴ کیلو وات، ۱۱۵ ولتAC |
| خانواده محصول |
CIOR0402.1xxx |
CIOR0402.1xxx |
| داده های خروجی AC |
| ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| فرکانس (طریقه اینورتر) |
50 هرتز (تعدیل پذیر) |
60 هرتز (تعدیل پذیر) |
| فرکانس (طریق اینورتر) |
50 هرتز، 60 هرتز یا آخرین 50 / 60 هرتز همگام شده (تغییر پذیر) |
| حداکثر قدرت (متناوب / بیش از حد بار <15s) |
4800 وات (6000 VA) / 8000 VA |
2400 وات (3000 VA) / 4000 VA |
| حداکثر جریان (مستمر / بیش از حد بار <15s) |
26 ARMS / 34,8 ARMS |
| جریان (حداکثر) سفر سریع (20ms) |
128 A (6 x اسمی) |
|
نگه دارید (تردد کاهش می یابد) (قبل از تغییر به
باتری)
|
5 ms |
5 ms |
| THD |
< 1,5٪ در بار مقاومت |
| حفاظت |
فيوز در L، شارژگر گرم، واريستور |
| داده های خروجی DC |
| ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر) |
245 VDC / 194-290 VDC |
| قدرت (حداکثر واردات @ نامی) |
۴۸۰۰ وات2) |
۲۴۰۰ وات2) |
| جریان (حداکثر @VOUT ≤ 108 VDC) |
22،2 A2) |
11،1 A2) |
| اشتراک گذاری جریان (10 - 100٪ بار) |
±5٪ از حداکثر جریان از 10 تا 100٪ بار |
| حفاظت |
مدار کوتاه، قطع ولتاژ بالا، قطب معکوس و فیوز |
| اطلاعات ورودی |
| ولتاژ ورودی اصلی AC (مجموعه / LV قطع) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| جریان متناوب (حداکثر - بستگی به نوع ماژول دارد) |
32،8-46 ARMS 3) |
36،8-45,2 ARMS 3) |
| فرکانس (پیش فرض: محدوده همگام سازی) |
47-53 و 57-63 هرتز |
57-63 و 47-53 هرتز |
| فرکانس (تنظیم پذیر: محدوده هماهنگ) |
۴۷ تا ۵۳ هرتز، ۵۷ تا ۶۳ هرتز یا هر دو (تعدیل پذیر) |
| فاکتور قدرت / THD |
> 0,99 در 50 درصد و بیشتر / < 3,5 درصد |
| ولتاژ مستقیم نامی / محدوده گسترش یافته4) |
204-290 VDC / 180-204 VDC |
| جریان ثابت (حداکثر) |
26،7 A / 36 A در هنگام بارگذاری بیش از حد (15 s) |
12،8 A / 18 A در هنگام بارگذاری بیش از حد (15 s) |
| ویژگی های ورودی |
فیوز در L و N، شارژگر گرم، واریستور
ورودی AC قطب پیچ های جداگانه 4 میلی متر2برای L، N و PE (4x تک فاز)
|
| گزینه ها |
| کنترل و نظارت (اتحادیه اصلی) |
Smartpack2 Touch |
| کنترل و نظارت (واحد پایه) |
Smartpack2 صنعتی پایه |
| گره CAN کنترل کننده |
Fleximonitor (با جعبه رله) |
| توزیع AC |
خروجی AC قطب های پیچ جداگانه 10 میلی متر2برای L، N و PE (1x تک فاز) |
| توزیع DC |
اتصال عمده DC بر روی 2x بولت M6 |
| مشخصات دیگر |
| کارایی |
> 96٪ (طریق اصلی) ، > 95٪ (طریق اینورتر) |
> 93٪ (مود اصلی) ، > 92٪ (مود اینورتر) |
| دمای کار |
-40 تا +55 °C (-40 تا +131 °F) ، رطوبت 5-95٪ RH بدون فشرده سازی |
| دمای ذخیره سازی |
-40 تا +85 °C (-40 تا +185 °F) ، رطوبت 0-99٪ RH بدون فشرده سازی |
| ابعاد [W x D x H] |
482 × 440 × 89 میلی متر (2U) (19 × 17,3 × 3,5 اینچ) |
|
| وزن |
9،9 کیلوگرم (21,8 پوند) |
|
| استانداردهای طراحی |
| ایمنی برق |
EN 60950-1، EN 62040-1 ایمنی UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1، FCC CFR 47 بخش 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
محیط زیست
|
ETSI EN 300 019: 2-1 (طبقه 1.2), 2-2 (طبقه 2.3) & 2-3 (طبقه 3.2)
شرایط عملیاتی عادی مطابق با IEC 62040-3:2011 بند 4.2شرایط عملیاتی دیگر طبق IEC 62040-3:2011 بند 4.3، باید به شما اطلاع بدهم
مطابقت با RoHS 3 (2015/863/EU) و WEEE (2008/98/EC)
|
|
1) محدوده ولتاژ خروجی در کارخانه تنظیم شده و دارای کلید فردی در شاسی بالا است
3) اگر پورت DC بیش از حد بارگذاری شود و ولتاژ زیر 194 V باشد، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.
|
2) بار AC اولویت دارد. حداکثردر دسترسقدرت خروجی و جریان DC وابسته به بار فوری AC و ولتاژ ورودی AC است.
یعنی حداکثر 3200 W / 29,6 A در تمام قدرت AC و ورودی اسمی برای 230 VAC.
4) عملکرد کاهش یافته - هیچ پشتیبانی بیش از حد بار، و برای 200-240 VAC خروجی THD افزایش می یابد و حداکثر قدرت خروجی کاهش می یابد (به 970 W برای 230 VAC @ 180 VDC)
|

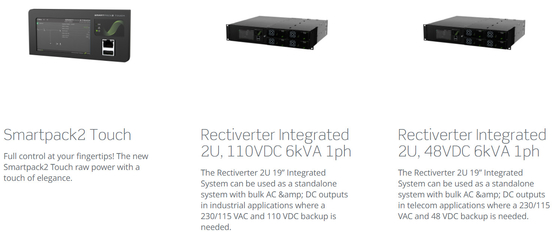

محصولات مرتبط:
