سیستم قدرت یکسوساز 8KW 230Vac 4KW 115Vac 48Vdc یکپارچه 2U 6kVA 1ph (CIOR0402.XXX)

1 مجموعه
MOQ
1800 USD / 3500 USD
قیمت
سیستم قدرت یکسوساز 8KW 230Vac 4KW 115Vac 48Vdc یکپارچه 2U 6kVA 1ph (CIOR0402.XXX)
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: OEM
قسمت شماره: CIOR0402.XXXX
خروجی AC: 230 VAC / 200-240 VAC
خروجی DC: 53,5 VDC / 43-58 VDC
داده های ورودی: 185-275 VAC / 170 VAC
فرکانس ورودی: 47-53 و 57-63 هرتز
حداکثر توان: 4800 وات / 2400 وات
جریان خروجی: 100A/50A
حفاظت: فیوز در L و غیره
کنترل کننده: Smartpack2 Basic (OPTION)
وزن: 11 کیلوگرم
برجسته کردن:

سیستم برق مخابراتی 4800 وات 2400 وات

,

یکسو کننده مخابرات 48 ولت 6 کیلو ولت آمپر 1 ساعت

,

یکسو کننده مخابرات 48 ولت یکپارچه 2U

اطلاعات اولیه
محل منبع: CN
نام تجاری: OEM
گواهی: CE, UL
شماره مدل: CIOR0402.XXX
پرداخت
جزئیات بسته بندی: کارتن بسته بندی شده
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 500 ست در ماه
توضیحات محصول

سیستم قدرت یکسوساز 8KW 230Vac 4KW 115Vac 48Vdc یکپارچه 2U 6kVA 1ph (CIOR0402.XXX) 0

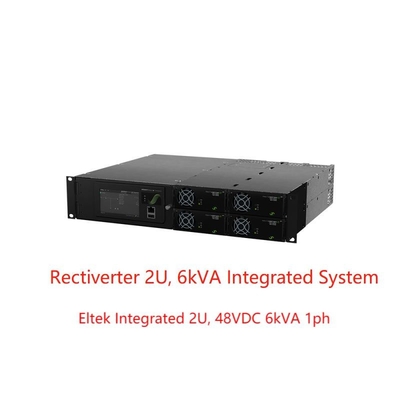

رکتیورتر Eltek یکپارچه سیستم‌های 2U، 48VDC 6kVA 1ph با Smartpack 2 Touch و پایه (قسمت شماره CIOR0402)





برنامه های کاربردی :



سیستم یکپارچه 19 اینچی رکتیورتر 2U را می توان به عنوان یک سیستم مستقل با خروجی AC & DC انبوه در کاربردهای صنعتی مورد استفاده قرار داد که در آن به پشتیبان گیری 230/115Vac و 110Vdc نیاز است.



مجموع توان خروجی برای هر دو AC و DC به مجموع 8KW محدود می شود، محدودیت های خروجی AC و DC را می توان با توجه به بار متصل تنظیم کرد، که در آن محدودیت برای بار AC حداکثر 6 کیلو ولت آمپر و برای بار DC به حداکثر 4KW، 8KW تنظیم شده است. .



به عنوان گزینه های اضافی، اندازه گیری و سیگنال دهی را می توان به طور گسترده با گره های I/Q مانیتور یا مانیتور Flexi CAN گسترش داد.





TELECOM-MOBILE/WIRELESS



· LTE/4G/WiMAX

· سیستم آنتن توزیع شده

· پهنای باند

· ایستگاه های پایه رادیویی / سایت های سلولی



برق



· تابلو برق ولتاژ پایین و بالا

· ایستگاه های ترانسفورماتور و SUB

· کنترل و حفاظت

· سیستم اسکادا



زیرساخت راه آهن و مترو



· کنترل و حفاظت

· سیگنالینگ







ویژگی های کلیدی:

l طراحی فشرده و نصب ساده

l ورودی و خروجی 230 یا 115 ولت تک فاز

l ورودی و خروجی 48 ولت

l تا 4 ماژول یکسو کننده

l خروجی کل AC+DC 8KW

l حداکثر خروجی AC 6 کیلو ولت آمپر

l حداکثر 4KW/8KW خروجی DC

گزینه های توزیع AC 1 یا 2 قطبی

گزینه توزیع l 1 قطب DC

L ساخته شده در فناوری انتقال



اطلاعات فنی:




مدل ها 8 کیلو وات، 230 ولتAC 4 کیلو وات، 115 ولتAC
خانواده محصولات CIOR0402.1xxx CIOR0402.1xxx
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)1) 230 VAC / 200-240 VAC 115 VAC / 100-127 VAC
فرکانس (حالت اینورتر - پیش فرض) 50 هرتز (تطبیقی) 60 هرتز (تطبیقی)
فرکانس (حالت اینورتر - قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (پیوسته / اضافه بار کمتر از 15 ثانیه) 4800 وات (6000 VA) / 8000 VA 2400 وات (3000 VA) / 4000 VA
حداکثر فعلی (مداوم / اضافه بار <15 ثانیه) 26 اسلحه / 34،8 اسلحه
سفر سریع فعلی (حداکثر) (20 میلی ثانیه) 128 A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری) 5 میلی ثانیه 5 میلی ثانیه
THD کمتر از 1.5 درصد در بار مقاومتی
حفاظت فیوز L، قابل اتصال داغ، واریستور
داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53,5 VDC / 43-58 VDC
توان (حداکثر ورودی اسمی @) 4800 وات2) 2400 وات2)
جریان (حداکثر @VOUT ≤ 48 VDC) 100 A2) 50 A2)
اشتراک گذاری فعلی (10 - 100٪ بار) ± 5 درصد جریان حداکثر از 10 تا 100 درصد بار
حفاظت ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ، قطبیت معکوس و فیوز
داده های ورودی
ولتاژ ورودی AC (محدوده / قطع اتصال LV) 185-275 VAC / 170 VAC 95-140 VAC / 85 VAC
جریان AC (حداکثر - بستگی به نوع ماژول دارد) 32،8-46 ARMS 3) 36،8-45،2 ARMS 3)
فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 و 57-63 هرتز 57-63 و 47-53 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD > 0.99 در 70% بار یا بیشتر / < 3.5 %
ولتاژ DC نامی / دامنه گسترده4) 45-58 VDC / 40-45 VDC
جریان DC (حداکثر) 128 A / 180 A در هنگام اضافه بار (15 ثانیه) 64 A / 90 A در هنگام اضافه بار (15 ثانیه)
ویژگی های ورودی

فیوز L و N، قابل اتصال داغ، واریستور

ترمینال های پیچی انفرادی ورودی AC 4 میلی متر2برای L، N و PE (4x تک فاز)

گزینه ها
کنترل و نظارت (واحد اصلی) Smartpack2 لمسی
کنترل و نظارت (واحد پایه) Smartpack2 Basic
کنترل گره CAN I/O مانیتور T2
توزیع AC ترمینال های پیچی انفرادی خروجی AC 10 میلی متر2برای L، N و PE (1x تک فاز)
توزیع DC اتصال فله DC روی پیچ M6 2x
مشخصات دیگر
بهره وری > 96 % (حالت اصلی)، > 94 درصد (حالت اینورتر) > 92 % (حالت اصلی)، > 91 درصد (حالت اینورتر)
دمای عملیاتی 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5-95 درصد RH غیر متراکم
دمای ذخیره سازی 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0-99 درصد RH غیر متراکم
ابعاد [W x D x H] 482 x 400 x 89 mm (2U) (19 x 15.7 x 3.5 اینچ)
وزن 9.4 کیلوگرم (20.7 پوند)
استانداردهای طراحی
ایمنی الکتریکی ایمنی یو پی اس EN 60950-1، EN 62040-1



EMC

ETSI EN 300 386 V2.1.1، FCC CFR 47 قسمت 15

EN 62040-2

EN 61000-6-1/-2/-3/-4/-5





محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)

شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-3:2011.سایر شرایط عملیاتی مطابق با IEC 62040-3:2011 بند 4.3، باید توصیه شود

مطابق با RoHS 3 (2015/863/EU) و WEEE (2008/98/EC)

1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالا

3) اگر پورت DC بیش از حد بارگذاری شود و ولتاژ زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.

2) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به بار AC فوری و ولتاژ ورودی AC بستگی دارد.

یعنی حداکثر 3200 وات / 66،4 آمپر در توان AC کامل و ورودی اسمی برای 230 VAC.

4) کاهش عملکرد - بدون پشتیبانی از بار اضافی، و برای خروجی 200-240 VAC THD افزایش می یابد و حداکثر توان خروجی کاهش می یابد (به 970 وات برای 230 VAC @ 40 VDC)

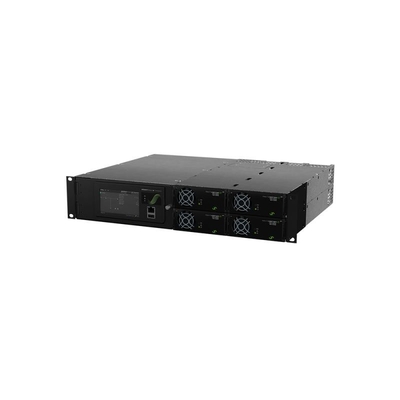

سیستم قدرت یکسوساز 8KW 230Vac 4KW 115Vac 48Vdc یکپارچه 2U 6kVA 1ph (CIOR0402.XXX) 1
