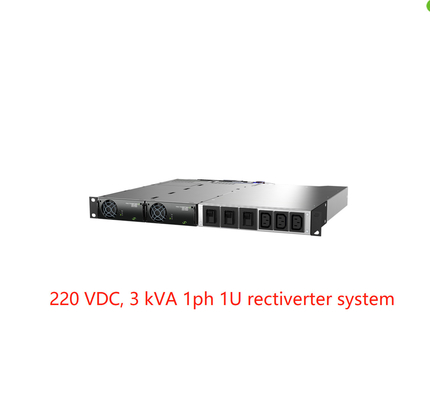

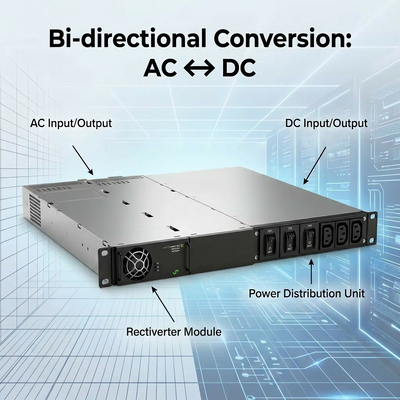

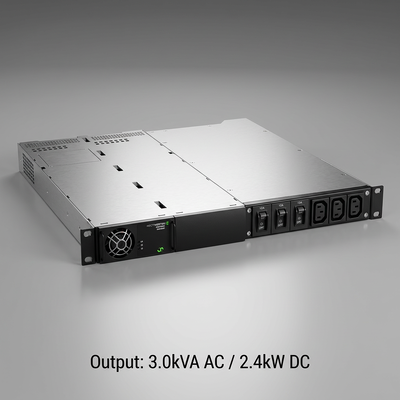

سیستم مستقل یکپارچه رکتورورتر Eltek 3kVA تک فاز 220 ولت DC (شماره قطعه: CTOR0201.003 CTOR0201.006)
کاربردها:
سیستم مستقل یکپارچه رکتورورتر را می توان در کاربردهایی که
پشتیبان 230/115 ولت AC در کنار پشتیبان 220 ولت DC مورد نیاز است، استفاده کرد.
این سیستم را می توان در یک سیستم DC Eltek ادغام کرد و به همان کنترلر سیستم های 220 ولت DC متصل کرد.
همچنین می توان از آن به عنوان یک سیستم مستقل متصل به هر منبع 220 ولت DC موجود استفاده کرد.
کل توان خروجی برای خروجی AC و DC به حداکثر 4 کیلووات محدود می شود، محدودیت های خروجی AC و DC را می توان بر اساس بار متصل تنظیم کرد. جایی که محدودیت بار AC حداکثر 3 کیلو ولت آمپر تنظیم شده است.
تلفن همراه/بی سیم
l LTE/4G/WiMAX
l سیستم آنتن توزیع شده
l پهن باند
l ایستگاه های پایه رادیویی/سایت های سلولی
l و غیره.
l زیرساخت راه آهن و مترو
l کنترل و حفاظت
l سیگنالینگ
l GSM-R
l سیستم های ایمنی
l و غیره.
l تاسیسات برق
l کنترل و حفاظت
l سیستم SCADA
ویژگی های کلیدی:
طراحی فشرده و نصب آسان
ورودی و خروجی تک فاز 230 یا 115 ولت AC
l ورودی و خروجی 48 ولت DC
l تا 4 ماژول رکتورورتر
l 8 کیلووات کل خروجی AC+DC
l حداکثر 6 کیلو ولت آمپر خروجی AC
l حداکثر 4 کیلووات / 8 کیلووات خروجی DC
l گزینه های توزیع AC 1 یا 2 قطبی
l گزینه توزیع DC 1 قطبی
l فناوری انتقال داخلی
داده های فنی:
|
| مدل ها / اطلاعات سفارش |
|
4 کیلووات، 230 ولت |
2 کیلووات، 115 ولت |
| شماره قطعه |
|
CTOR0201.003 |
CTOR0201.006 |
| داده های خروجی AC |
| ولتاژ (پیش فرض) / (محدوده قابل تنظیم)1) |
230 ولت AC / 200 - 240 ولت AC |
115 ولت AC / 100 - 127 ولت AC |
| فرکانس (حالت اینورتر پیش فرض) |
|
50 هرتز (سازگار) |
60 هرتز (سازگار) |
| فرکانس (حالت اینورتر قابل تنظیم) |
|
50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (سازگار) |
| حداکثر توان (پیوسته / اضافه بار (<15 ثانیه)) |
2400 وات (3000 ولت آمپر) / 4000 ولت آمپر |
1200 وات (1500 ولت آمپر) / 2000 ولت آمپر |
| حداکثر جریان (پیوسته / اضافه بار (<15 ثانیه)) |
|
13 آمپر RMS / 17.4 آمپر RMS |
| جریان (حداکثر) قطع سریع (20 میلی ثانیه) |
|
64 آمپر (6 برابر نامی) |
| زمان نگهداری (افت ولتاژ) (قبل از سوئیچ به باتری) |
|
5 میلی ثانیه |
| THD |
|
< 1.5٪ در بار مقاومتی |
| ویژگی های خروجی |
|
فیوز در L و N، قابل تعویض در حین کار |
| داده های خروجی DC |
| ولتاژ (پیش فرض) / (محدوده قابل تنظیم) |
|
245 ولت DC / 194 - 290 ولت DC |
| توان (حداکثر @ ولتاژ ورودی نامی) |
|
2400 وات 2) |
1200 وات 2) |
| جریان (حداکثر @ ولتاژ خروجی نامی DC) |
|
11.1 آمپر 2) |
5.5 آمپر 2) |
| زمان نگهداری، حداکثر توان خروجی |
|
>10 میلی ثانیه؛ VOUT > 95 ولت DC |
| ویژگی های خروجی |
ضد اتصال کوتاه، خاموشی ولتاژ بیش از حد، اتصال خروجی DC حجیم به پیچ M6 |
| داده های ورودی |
| ولتاژ ورودی برق AC (تک فاز) |
|
185 - 275 ولت AC |
95 - 140 ولت AC |
| جریان AC (در ولتاژ خروجی نامی) (بسته به نوع ماژول) |
14-24 آمپر RMS 4) |
| فرکانس (پیش فرض: محدوده همگام سازی) |
|
47-53 و 57-63 هرتز |
57-63 و 47-53 هرتز |
| فرکانس (قابل تنظیم: محدوده همگام سازی) |
|
47-53 هرتز، 57-63 هرتز یا هر دو (سازگار) |
| ضریب توان / THD |
|
> 0.99 در بار 50٪ یا بیشتر / < 3.5٪ |
| ولتاژ DC نامی / محدوده گسترده (بدون اضافه بار)3) |
|
204 - 290 ولت DC / 180 - 204 ولت DC |
| جریان DC (حداکثر) |
13.3 آمپر / 18 آمپر در حین اضافه بار (15 ثانیه) |
6.4 آمپر / 9 آمپر در حین اضافه بار (15 ثانیه) |
|
ویژگی های ورودی
|
|
فیوز در L و N، قابل تعویض در حین کار، واریستور، قابل تعویض در حین کار
ترمینال های پیچ جداگانه ورودی AC 6 میلی متر مربع برای L، N و PE اتصال ورودی DC حجیم به پیچ M6
|
| مشخصات دیگر |
| پشتیبانی از اتصال به کنترلر زیر (RJ45) |
کنترلرهای Smartpack2، Smartpack S و Compack |
| راندمان |

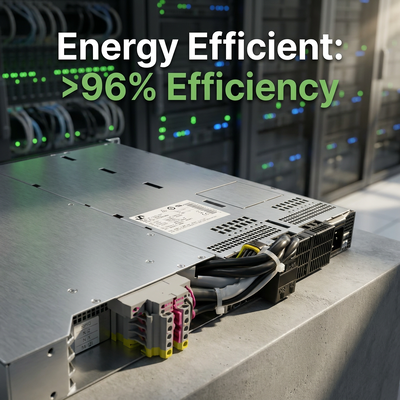

>96% (حالت برق (AC/AC و AC/DC))، >94% (حالت اینورتر (DC/AC)) |
| توزیع AC 2 قطبی (سوکت های IEC 320-C13) |
3 عدد، 10 آمپر، مشخصات OP (کلید 4-8 آمپر اختیاری با مشخصات CS موجود است) |
| کلاس حفاظت |
IP 20 |
|
|
| دمای عملیاتی |
-40 تا +55 درجه سانتیگراد (+40 تا +131 درجه فارنهایت)، رطوبت 5 - 95٪ RH بدون میعان |
| دمای ذخیره سازی |
-40 تا +85 درجه سانتیگراد (-40 تا +185 درجه فارنهایت)، رطوبت 0 - 99٪ RH بدون میعان |
| ابعاد [عرض × عمق × ارتفاع] / وزن |
482 × 395 × 44 میلی متر (1U) (19 × 17 × 1.8 اینچ) / 6 کیلوگرم (13 پوند) |
| استانداردهای طراحی |
| ایمنی الکتریکی |
EN 60950-1، EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1، FCC CFR 47 Part 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (انتشار Cat C1، ایمنی Cat C2/C3)
|
|
محیط زیست
|
ETSI EN 300 019: 2-1 (کلاس 1.2) و 2-2 (کلاس 2.3)
شرایط عملیاتی عادی طبق IEC/EN 62040-3:2011 بند 4.2.
سایر شرایط عملیاتی طبق IEC 62040-3:2011 بند 4.3، باید اطلاع داده شود 2011/65/EU (RoHS) و 2012/19/EU (WEEE)
|
|
1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالایی است
3) عملکرد کاهش یافته - بدون افزایش توان و افزایش THD ولتاژ در خروجی AC.
|
2) بار AC اولویت دارد. حداکثرتوان و جریان خروجی DC موجود به بار لحظه ای ACو ولتاژ ورودی AC بستگی دارد؛ یعنی حداکثر 1600 وات در توان کامل AC و ورودی نامی برای 230 ولت AC.
4) اگر ولتاژ DC زیر 194 ولت کشیده شود، جریان ورودی ممکن است از این سطح فراتر رود

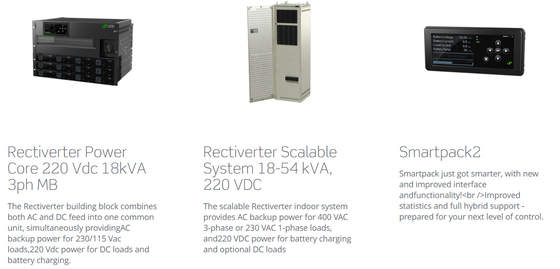

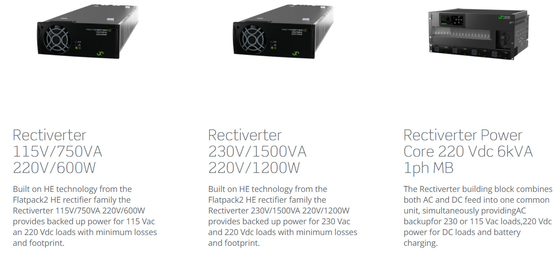

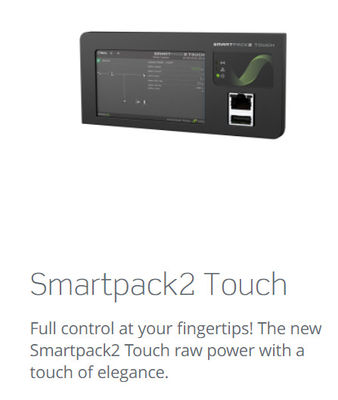

محصولات مرتبط:
|
