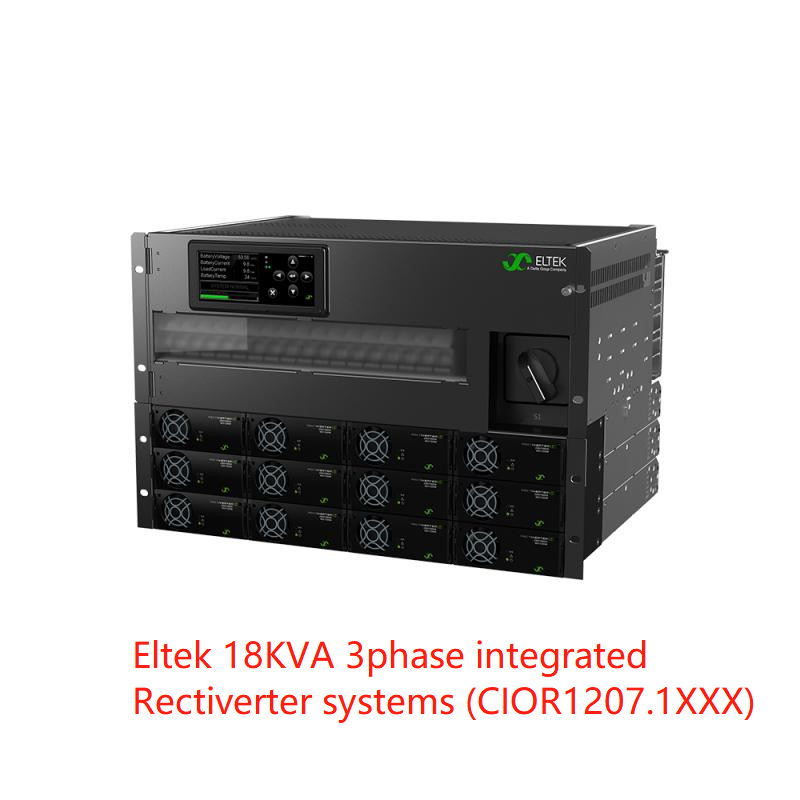

هسته برق التیک ریکتیور 110 VDC 18 kVA 1ph یا 3ph تا 18Kva AC و 14.4kw 110Vdc (شماره بخش CIOR1207.1xxx)
کاربردها:
سیستم یکپارچه 2U 19 اینچ می تواند به عنوان یک سیستم مستقل با خروجی AC و DC در کاربردهای صنعتی مورد نیاز باشد که در آن یک پشتیبان 230 / 115Vac و 110Vdc مورد نیاز است.
کل قدرت خروجی برای هر دو AC و DC به 8KW محدود می شود، محدودیت های خروجی AC و DC می تواند با توجه به بار متصل تنظیم شود،که محدودیت برای بار AC به حداکثر 6kVA و برای بار DC به حداکثر 4KW تنظیم شده است.8 کيلو وات
به عنوان گزینه های اضافی، اندازه گیری و سیگنال دهی می تواند به طور گسترده ای با مانیتور I / Q یا گره های CAN مانیتور Flexi گسترش یابد.
مخابرات-موبایل/بی سیم
· LTE/4G/WiMAX
· سیستم آنتن توزیع شده
· باند پهن
· ایستگاه های پایه رادیویی / سایت های سلولی
خدمات برق
· قطعات ولتاژ پایین و بالا
· ایستگاه های ترانسفورماتور و SUB
· کنترل و حفاظت
· سیستم SCADA
زیرساخت های راه آهن و مترو
· کنترل و حفاظت
· سیگنال دهی
ویژگی های کلیدی:
- l طراحی جمع و جور و نصب ساده
- l ورودی و خروجی تک فاز 230 یا 115VAC
- ورودی و خروجی 48Vdc
- l تا 4 ماژول اصلاح کننده
- l کل قدرت AC+DC 8KW
- l حداکثر 6kVA AC
- l حداکثر خروجی 4KW/8KW DC
- گزینه های توزیع AC 1 یا 2 قطب
- 1 گزینه توزیع قطب DC
- l با تکنولوژی انتقال ساخته شده
اطلاعات فنی:
| |
| مدل ها / اطلاعات سفارش 24 kW، 230 V 1hr |
۲۴ کیلو وات، ۴۰۰ ولت در ساعت |
| خانواده محصولات CIOR1207.1xxx |
| داده های خروجی AC |
| ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر)1) 230 VAC / 200 - 240 VAC 400 VAC 3 فاز (Y) / 346-415 VAC |
| فرکانس (وضعیت پیش فرض اینورتر) 50 هرتز (قابلیت تطبیق) |
| فرکانس (طریق اینورتر قابل تنظیم) 50Hz، 60Hz یا آخرین 50/60Hz همگام (تغییر پذیر) |
| حداکثر قدرت (متناوب / بیش از حد بار (< 15s) ) 14,4 kW (18 kVA) / 24 kVA |
| حداکثر جریان/فاز (مستمر / بیش از حد بار (<15s) ) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| جریان (حداکثر) حرکت سریع/مرحله (20ms) 384 A (6 x نامی) |
128 A (6 x اسمی) |
| نگه داشتن (طاقت کاهش) (قبل از تغییر به باتری) > 5 ms @ 14,4 kW بار |
| THD < 1.5٪ در بار مقاومت |
| ویژگی های خروجی فیوز در L و N، شارژ گرم |
| داده های خروجی DC |
| ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر) 122,5 VDC / 97 - 145 VDC |
| قدرت (حداکثر @ ورودی اسمی) 14,4 kW 2) |
| جریان (حداکثر @VOUT ≤ 108 VDC) 133 A2) |
| زمان نگه داری، حداکثر قدرت خروجی > 10ms؛ VOUT > 41 VDC |
| ویژگی های خروجی مدار کوتاه، قطع ولتاژ بیش از حد، اتصال خروجی DC عمده به بولت M8 |
| اطلاعات ورودی |
| ولتاژ ورودی اصلی AC ((3 مرحله Y) 185 - 275 VAC, ((فاز تک) 320 - 475 VAC, ((3 مرحله Y) |
| جریان متناوب/فاز ((در ولتاژ خروجی اسمی) (با توجه به نوع ماژول) 84-144 ARMS 4) |
28-48 ARMS 4) |
| فرکانس (پیش فرض: محدوده همگام سازی) 47-53 و 57-63 هرتز |
| فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (قابلی) |
| فاکتور قدرت / THD > 0.99 با بار 50٪ یا بیشتر / < 3.5٪ |
| ولتاژ ثابت نامی / محدوده گسترش یافته (بدون اضافه بار)3)102 - 145 VDC / 90 - 102 VDC |
| جریان ثابت (حداکثر) 150 A / 216 A در هنگام بار بیش از حد (15s) |
|
فیوز در L و N، گرم وصل، واریستور، گرم وصل
ویژگی های ورودی ورودی AC ترمینال پیچ جداگانه 10 میلی متر برای L1، L2، L3 یا L1، L1، L1 + N & PE اتصال ورودی DC عمده به بولت M8
اتصال باتری DC به بولت M8
|
| گزینه ها |

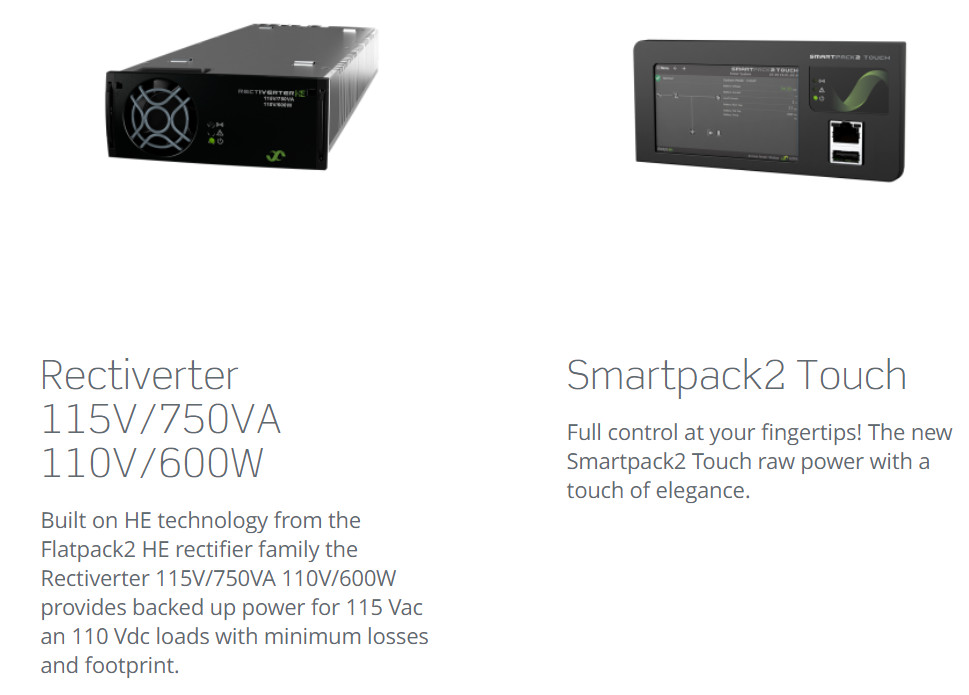

| کنترل و نظارت (به ورق اطلاعات Smartpack2 مراجعه کنید) Smartpack2، از جمله مانیتورهای صنعتی پایه و I/O نوع 2 |
| توزیع AC 1 قطب (اتصال L مستقیماً بر روی MCB) مشخصات 1-18 pc، 2-20A، C یا B |
مشخصات 1-18 pc، 2-20A، C یا B |
| توزیع AC 3 قطب (تواصل L1-L3 مستقیماً بر روی MCB) - |
1-6 pc، 2-20A، C یا B |
| مشخصات دیگر |
| بهره وری >96% (وضع اصلی (AC/AC و AC/DC) ، >94% (وضع اینورتر (DC/AC)) |
| سوئیچ بایپاس دستی 63A (قبل از قطع) |
| کلاس حفاظت IP 20 |
| دمای عملیاتی -40 تا +55°C (-40 تا +131°F) ، رطوبت 5 - 95% RH بدون فشرده سازی |
| دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون تهویه |
| ابعاد [WxDxH] / وزن 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 پوند) |
| استانداردهای طراحی |
| ایمنی الکتریکی EN 60950-1، EN 62040-1 ایمنی UPS |
|
ETSI EMC EN 300 386 V.1.6.1، FCC CFR 47 بخش 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (طبقه 1.2), 2-2 (طبقه 2.3)
محیط زیست شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC)
|
|
1) محدوده ولتاژ خروجی در کارخانه تنظیم شده و دارای کلید فردی در شاسی بالا هستند 2) بار AC اولویت دارد.در دسترسقدرت خروجی DC و جریان وابسته به
3) 90-102 VDC: عملکرد کاهش یافته - هیچ افزایش قدرت و افزایش ولتاژ THD در خروجی AC. بار AC فوری و ولتاژ ورودی AC؛ یعنی حداکثر 9600W/87 A در قدرت کامل AC و نامی
ورودی برای 230VAC
4) اگر ولتاژ DC زیر 97V کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد
|
