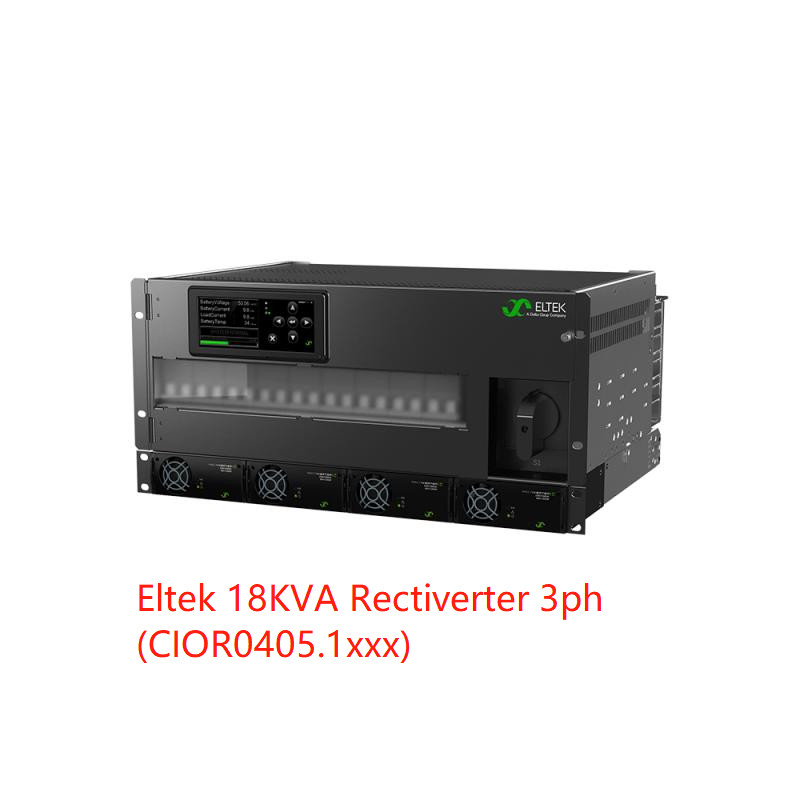

خروجی جریان مستقیم جریان متناوب اکتیوورتر Eltek 18 kVA 1ph یا 3ph MB 18Kva 14.4Kva DC (شماره قطعه CIOR1207)
برنامه های کاربردی
برق
· تابلو برق ولتاژ پایین و بالا
· ایستگاه های ترانسفورماتور و SUB
· تولید و توزیع برق
· کنترل و حفاظت
· سیستم اسکادا
صنایع فراساحلی و فرآیندی
· سیستم های ایمنی و اتوماسیون
(SAS)
دریایی
· ارتباطات روی کشتی ها
زیرساخت راه آهن و مترو
· کنترل و حفاظت
· سیگنالینگ
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· سیستم آنتن توزیع شده
· پهنای باند
ویژگی های کلیدی:
l 230 یا 115 VAC ورودی/خروجی
l · ورودی/خروجی تک فاز
l · ورودی/خروجی 110 VDC
l · خروجی AC + DC کل 8 کیلو وات
l · خروجی متناوب AC حداکثر 6 KVA
l · حداکثر خروجی DC 4,8 کیلووات
l · 1 POLE AC OPTION توزیع
l · 2 قطبی AC OPTION توزیع
L · سوئیچ بای پس دستی ساخته شده است
l · ساخته شده در فناوری انتقال
l · 150% قابلیت اضافه بار، 15S
l · 600% جریان سفر سریع، 20MS
L · HOT PLUGGABLE

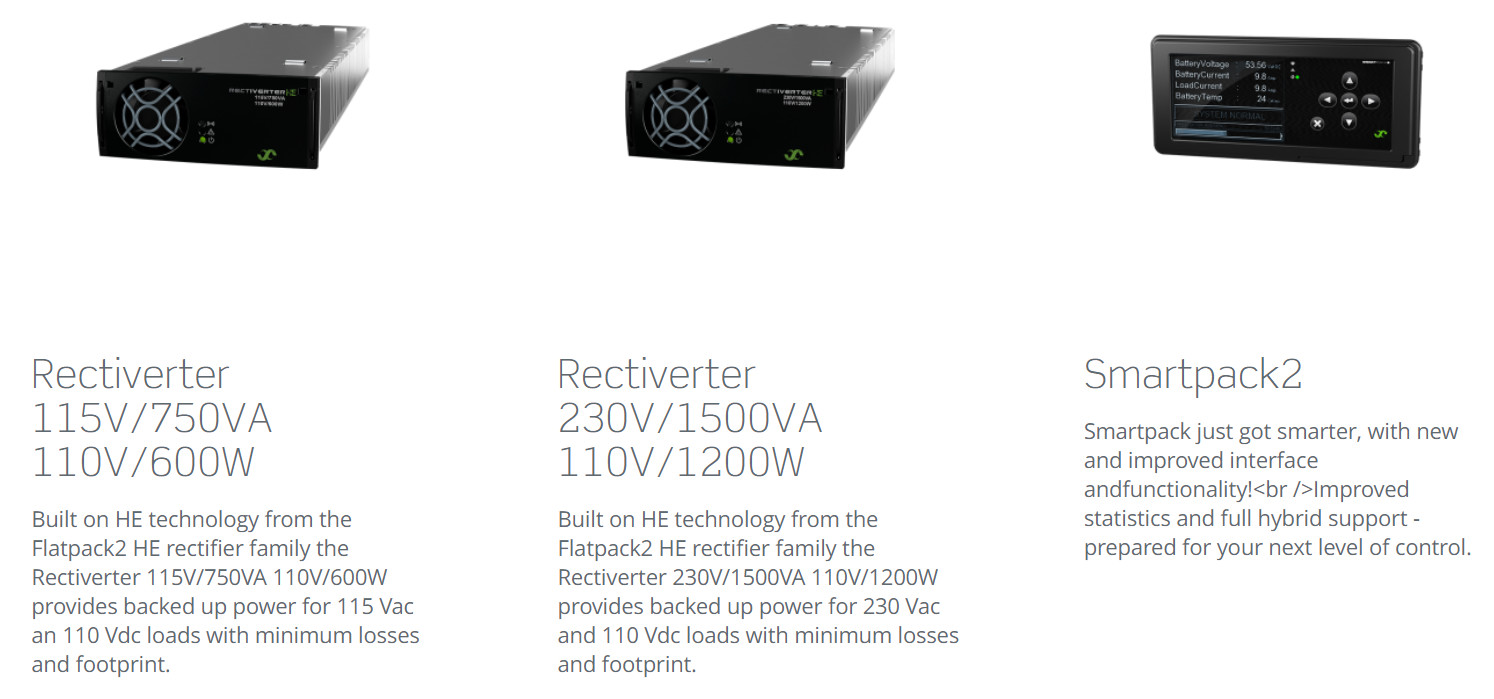

l · کنترلر SMARTPACK 2
l · می تواند به صورت موازی با یکسو کننده های FLATPACK2 کار کند
l · انطباق جهانی
l · ثبت اختراع HE TECHNOLOGY
اطلاعات فنی:
| |
| مدل ها / اطلاعات سفارش 24 kW, 230 V 1ph |
24 کیلو وات، 400 ولت 3 ساعت |
| خانواده محصول CIOR1207.1xxx |
| داده های خروجی AC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 فاز (Y) / 346-415 VAC |
| فرکانس (حالت اینورتر پیش فرض) 50 هرتز (تطبیقی) |
| فرکانس (حالت اینورتر قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی) |
| حداکثر توان (پیوسته / اضافه بار (<15 ثانیه) ) 14,4 کیلو وات (18 کیلو ولت آمپر) / 24 کیلو ولت آمپر |
| حداکثر/فاز فعلی (پیوسته / اضافه بار (<15 ثانیه)) 78ARMS / 104,4ARMS |
26 اسلحه / 34،8 اسلحه |
| جریان (حداکثر) سفر/فاز سریع (20 میلی ثانیه) 384 A (6 x اسمی) |
128 A (6 x اسمی) |
| نگه دارید (کاهش ولتاژ) (قبل از تعویض به باتری) > 5 میلی ثانیه در بار 14,4 کیلووات |
| THD < 1.5٪ در بار مقاومتی |
| ویژگی های خروجی فیوز در L و N، قابل اتصال داغ |
| داده های خروجی DC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53.5 VDC / 43 - 58 VDC |
| توان (حداکثر ورودی اسمی @) 14,4 کیلو وات 2) |
| جریان (حداکثر @VOUT ≤ 48 VDC) 300 A2) |
| زمان نگه داشتن، حداکثر توان خروجی > 10 میلی ثانیه.VOUT > 41 VDC |
| ویژگی های خروجی ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ، اتصال خروجی DC حجیم به پیچ M8 |
| داده های ورودی |
| ولتاژ ورودی شبکه AC (3 فاز Y) 185 - 275 VAC، (تک فاز) 320 - 475 VAC، (3 فاز Y) |
| جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع ماژول) 84-144 ARMS 4) |
28-48 ARMS 4) |
| فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 و 57-63 هرتز |
| فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی) |
| ضریب توان / THD > 0.99 در 50٪ بار یا بیشتر / < 3.5٪ |
| ولتاژ DC نامی / دامنه گسترده (بدون اضافه بار)3)45 - 58 VDC / 40 - 45 VDC |
| جریان DC (حداکثر) 384 A / 540 A در هنگام اضافه بار (15 ثانیه) |
|
فیوز L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ
ویژگی های ورودی ترمینال های پیچی ورودی AC 10 میلی متر مربع برای L1، L2، L3، یا L1، L1، L1 + N و PE فله ورودی DC اتصال به پیچ M8
اتصال باتری DC حجیم به پیچ M8
|
| گزینه ها |
| کنترل و نظارت (به برگه داده Smartpack2 مراجعه کنید) Smartpack2، از جمله مانیتور پایه صنعتی و I/O نوع 2 |
| LVBD 350 A |
| توزیع AC 1 قطبی (اتصال L مستقیماً روی MCB) مشخصات 1-18 pc، 2-20A، C یا B |
مشخصات 1-18 pc، 2-20A، C یا B |
| توزیع AC 3 قطبی (اتصال L1-L3 مستقیماً روی MCB) - |
ویژگی های 1-6 pc، 2-20A، C یا B |
| مشخصات دیگر |
| بازده > 96% (حالت اصلی (AC/AC و AC/DC))، > 94% (حالت اینورتر (DC/AC)) |
| سوئیچ بای پس دستی 63 A (قبل از استراحت بسازید) |
| کلاس حفاظت IP 20 |
| دمای کارکرد 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم |
| دمای نگهداری -40 تا +85 درجه سانتیگراد (40- تا 185 + درجه فارنهایت)، رطوبت 0 - 99٪ RH غیر متراکم |
| ابعاد [WxDxH] / وزن 482 x 432 x 311 mm (7U) (19 x 17 x 12.3 اینچ) / 27 کیلوگرم (60 پوند) |
| استانداردهای طراحی |
| ایمنی الکتریکی EN 60950-1، EN 62040-1 ایمنی UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-3/-4، EN62040-2
|
|
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)
محیط شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC) مطابقت دارد
|
| |
