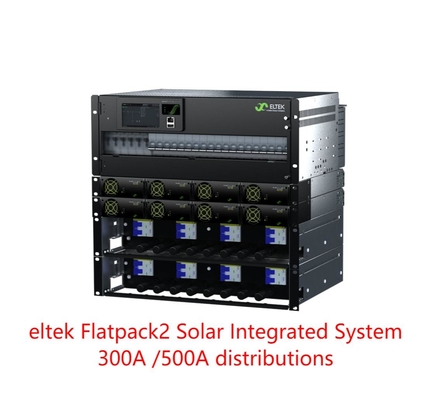

Eltek Flatpack2 سیستم یکپارچه هسته انرژی خورشیدی 300A/500A (شماره بخش:CTOA0407S.4xxx CTOA0810S.4xxx)
هسته انرژی مستقل خورشیدی التیک بر اساس خانواده محصولات Flatpack2 است که به طور کامل به راه حل های کامل و انعطاف پذیر با یک کنترل کننده Smartpack2 واحد ادغام شده است.
هسته قدرت دارای توزیع باتری یکپارچه، توزیع بار DC، شارژرهای خورشیدی با پانل اتصال PV است. هسته قدرت انعطاف پذیر است و می تواند به راحتی ارتقا یابد تا نیازهای در حال تغییر را برآورده کند.
سایت مستقل خورشیدی از پانل های PV تغذیه می شود و با ترکیب باتری های دوچرخه سواری تمام انرژی مورد نیاز را در طول روز تامین می کند.
ویژگی های اصلی
1. سیستم کامل

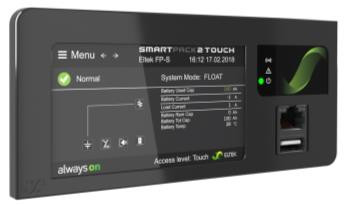

2. کنترل کننده لمسی Smartpack2
3کنترل و نظارت پیشرفته از طریق پورت اترنت
4. انرژی خورشیدی FP2 با MPPT
5حداکثر ظرفیت فتو 24kW
6پانل اتصال PV با SPD DC (اختیاری)
7ماژول های گرم قابل وصل کردن
8شاسی توزیع 19 ′′/4U
9. تا 8x موقعیت قطعات باتری
10. LVBD
11. تا 18x موقعیت شکافنده بار
12. LVLD1
13. LVLD2 (اختیاری)
14. موافقت نامه های جهانی
اطلاعات فنی:
| |
|
|
|
|
|
| |
مدل |
300A توزیع |
|
500A توزیع |
| |
شماره بخش (سیستم های قدرت پیکربندی شده) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
ماژول های برق |
|
| |
شارژر خورشیدی Flatpack21) |

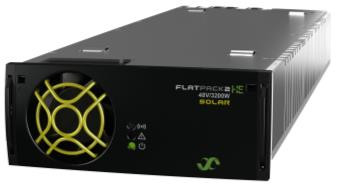

Flatpack2 48/3200 HE خورشیدی |
|
|
|
|
| |
داده های ورودی (شارژر خورشیدی) |
| |
ولتاژ (مجموعه) |
85-420 VDC (مجموعه کار) 100-380 VDC (مجموعه MPPT) |
|
|
|
|
| |
ولتاژ (استارت) |
150 VDC |
|
|
|
|
|
| |
حداکثر جریان |
20 ADC |
|
|
|
|
|
| |
پانل اتصال خورشیدی |
|
| |
سوئیچ های سرویس برای شبکه های خورشیدی |
4 عدد دو قطب |
|
|
8 عدد دو قطب |
|
| |
SPD DC نوع 2 (اختیاری) |
تا 4 عدد |
|
|
تا 8 عدد |
|
| |
داده های خروجی |
|
| |
ولتاژ |
-48 VDC |
|
|
-48 VDC |
|
| |
جریان (حداکثر) |
300 A |
|
|
500 A |
|
| |
توزیع باتری |
|
| |
تعداد موقعیت های قطع کننده |
6x (یک قطب) |
|
8x (یک قطب) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
نوع قطعات باتری |
نوع پلاگین (چوکات D) |
|
|
|
|
| |
توزیع بار |
|
| |
تعداد موقعیت های بار |
تا 18x 18 میلی متر |
|
تا 16x 18 میلی متر |
|
| |
LVLD 1 |
300 A
(حداکثر 12x 18 mm یا 4x 27 mm + 6x 18mm)
|
300 A
(حداکثر 10x 18 میلی متر یا 4x 27 میلی متر + 4x 18 میلی متر)
|
| |
LVLD 2 (اختیاری) |
150 A
(حداکثر 6x 18 mm یا 4x 27 mm)
|
|
150 A
(حداکثر 6x 18 mm یا 4x 27 mm)
|
| |
نوع شکافنده بار |
نصب شده بر روی ریل DIN، عرض 18 mm و عرض 27 mm |
|
|
|
| |
کنترل و نظارت |
| |
واحد کنترل و نظارت2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor نوع2 |
|
| |
محل نصب |
پانل درب نصب شده |
|
|
|
|
| |
عملیات محلی |
عملکرد هدایت شده بر روی منوی از طریق پد لمسی و نمایشگر گرافیکی رنگی |
|
| |
کنترل از راه دور |
اترنت برای نظارت و کنترل از راه دور / محلی از طریق مرورگر WEB |
|
| |
مشخصات دیگر |
|
| |
دمای کار |
-40 تا +70 °C [-40 تا +158 °F]3) |
|
|
|
| |
دمای ذخیره سازی |
-40 تا +85 °C [-40 تا +185 °F] |
|
|
|
|
| |
ابعاد (W x D x H)5) |
482 × 384 × 311 (7U) mm
[۱۹*۱۵*۱۵*۱۲٫۳ اینچ]
|
|
482 × 384 × 445 (10U) میلی متر
[19*15.1*17.5 اينچ]
|
| |
وزن (بدون ماژول) |
حدود ۱۲ کیلوگرم |
|
حدود ۱۹ کیلوگرم |
| |
استانداردهای طراحی |
|
| |
ایمنی برق |
EN 60950-1:2006/A2:2013، EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2، EN 61000-6-1:2019، EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC2012، EN 61000-6-4:2019 |
, |
| |
محیط زیست |
ETSI EN 300 019-2-1 v2.3.1:2017، ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015، ETSI EN 300 132-2 v2.6.1:2019
شرایط عملیاتی عادی مطابق با IEC 62040-5-3:2016 بند 4.2شرایط عملیاتی دیگر مطابق با IEC 62040-5-3:2016 بند 4.3، باید به شما اطلاع بدهم
|
| |
1) برای جزئیات، برگه داده های شارژر خورشیدی Flatpack2 را ببینید.
2) برای جزئیات، برگه اطلاعات کنترل کننده Smartpack2 Touch را ببینید.
|
3) +45 تا +70 °C [+113 تا +158 °F] با عملکرد کاهش یافته
4) حداقل عمق کابینت توصیه شده 400 میلی متر است
|
یکپارچه با Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 و Flatpack 2 48/1500HE یا Flatpack2 48/3200HE
