ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM

1
MOQ
ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تایپ کنید: کابینت رکتیورتر فضای باز
اندازه خارجی: سفارشی
نام محصول: کابینت فضای باز
کاربرد: مخابرات، ایستگاه راه آهن، ایستگاه پایه؛ کابینت فضای باز برای BTS
اندازه: نوع 3 (1.5 متر/2 متر / 2.2 متر)
سرویس: OEM یا ODM
سیستم خنک کننده: تهویه مطبوع یا مبدل حرارتی
ضمانتنامه: 3 سال
ساختار: اسکلت فلزی
پرداخت سطح: رنگ آمیزی
رتبه بندی IP: کابینت فضای باز IP65
سمت باز: عملیات جلو
برجسته کردن:

کابینت های مخابراتی 21 کیلو وات 48 ولتی بیرونی

,

کابینت فضای باز 48 ولتی BTS

,

کابینت خارجی BTS OEM ODM

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE.UL
شماره مدل: CTE30834R1.4000
پرداخت
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 400 مجموعه در ماه
توضیحات محصول

ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 0

Eltek Rectiverter Outdoor system 6 kVA AC up to 21 KW 48Vdc Output AC DC rectiverter outdoor cabinet (CTE30834R1.4000 )




سیستم رکتیورتر در فضای باز هر دو تغذیه AC و DC را در یک واحد مشترک ترکیب می کند.به طور همزمان برق پشتیبان AC را برای 230 بار Vac و برق 48 Vdc را برای بارهای DC و شارژ باتری فراهم می کند.



با پلت فرم کابینت نوع 3 ما برای کلاس حفاظتی IP55 طراحی شده است.کل خروجی DC را می توان تا 21 کیلو وات بار DC پیکربندی کرد که در آن محدودیت برای بار AC حداکثر 6 کیلو ولت آمپر تنظیم شده است.



ویژگی های کلیدی

  • ورودی تک فاز l 230 Vac
  • l ورودی سه فاز 400 Vac
  • l ورودی/خروجی 48 Vdc
  • l خروجی تک فاز
  • l حداکثر خروجی AC 6 کیلو ولت آمپر
  • l حداکثر 21 کیلو وات خروجی DC
  • l 1 قطب گزینه توزیع AC
  • l گزینه توزیع AC 2 قطبی
  • گزینه توزیع l -48 Vdc
  • L ساخته شده در فناوری انتقال
  • l قابلیت اضافه بار 150%، 15 ثانیه
  • l 600٪ جریان سفر سریع، 20 میلی ثانیه
  • l قابل اتصال داغ
  • l کنترلر Smartpack2
  • l کنترلر Smartpack S


مولفه های :




مدل ها / اطلاعات سفارش 6kVA+12,8 kW DC 6 کیلو ولت آمپر + 16،8 کیلو وات DC 6 کیلو ولت آمپر + 16،0 کیلو وات DC 6kVA+21,0kW DC
شماره قطعه CTEJ0834.4000 CTEJ0834.4001 CTE20834R1.4000 CTE30834R1.4000
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 230 ولتAC/ 200 - 240 ولتAC
فرکانس (حالت اینورتر پیش فرض) 50 هرتز (تطبیقی)
فرکانس (حالت اینورتر قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (پیوسته / اضافه بار (<15 ثانیه) ) 4800 وات (6000 VA) / 8000 VA
حداکثر فعلی (مداوم / اضافه بار (<15 ثانیه) ) 26ARMS/ 34,8ARMS
فعلی (حداکثر) سفر سریع (20 میلی ثانیه) 120 آمپر (6 x اسمی)

نگه دارید (کاهش ولتاژ) (قبل از تغییر به > 5 میلی ثانیه در بار 4800 وات

باتری)

THD < 1.5٪ در بار مقاومتی
ویژگی های خروجی فیوز در L و N، قابل اتصال داغ
داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53.5 ولتدی سی/ 43 - 58 Vدی سی
توان (حداکثر ورودی اسمی @) 12,8 کیلو وات1) 16.8 کیلو وات1) 16.0 کیلو وات1) 21.0 کیلو وات1)
فعلی (حداکثر @Vخارج≤ 48 Vدی سی) 267 الف1) 350 A1) 333 الف1) 437 الف1)
زمان نگه داشتن، حداکثر توان خروجی > 10 میلی ثانیه.Vخارج> 41 Vدی سی
ویژگی های خروجی ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ
داده های ورودی
ولتاژ ورودی AC (3 فاز Y) 400 ولتAC
حفاظت از نوسانات OVP کلاس 2
جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع) 28-58 ARMS 3)
فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب توان / THD > 0.99 در 50٪ بار یا بیشتر / < 3.5٪

ولتاژ DC نامی / دامنه گسترده (بدون 45 - 58 V / 40 - 45 V

اضافه بار)2) دی سی دی سی

جریان DC (حداکثر) 128 A / 180A در هنگام اضافه بار (15 ثانیه)

فیوز L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ

ویژگی های ورودی ترمینال های پیچی ورودی AC 10 میلی متر مربع برای L1، الLقطع کننده باتری N & PE (نوع پلاگین)، پیش فرض LVBD

توزیع بار 6kVA+12,8kW DC 6 کیلو ولت آمپر + 16،8 کیلو وات DC 6 کیلو ولت آمپر + 16،0 کیلو وات DC 6 کیلو ولت آمپر + 21،0 کیلو وات DC
LVLD 150 A -
توزیع AC 1 قطبی (اتصال L در MCB) 2*6A، 2*10A C
-48 Vدی سیتوزیع (بار اولویتی) 2*10A,2*16A,2*32A,2*63A 2*10A، 2*32A،2*63A 2*10A,2*16A,2*32A,2*63A 2*10A,2*16A,3*32A,3*63A
-48 Vدی سیتوزیع (بدون بار اولویت) 2*10A، 2*32A، 2*63A -
باتری شکن 2*100 A، D (پلاگین) 2*200 A، D (افزونه) 2*200 A، D (افزونه) 2*250 A، D (افزونه)
مشخصات دیگر
کنترل و نظارت (به صفحه داده Smartpack2 مراجعه کنید) نصب پنل Smartpack S Smartpack 2
بازده > 96% (حالت اصلی (AC/AC و AC/DC))، > 94% (حالت اینورتر (DC/AC))
دمای کارکرد 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
دمای نگهداری -40 تا +85 درجه سانتیگراد (40- تا 185 + درجه فارنهایت)، رطوبت 0 - 99٪ RH غیر متراکم
ابعاد [WxDxH] / وزن 700 x 823 x 1800 میلی‌متر (27.6 x 32.4 x 71 اینچ) / 250 کیلوگرم (551 پوند)
کلاس حفاظت IP 55
رنگ RAL 7035
استانداردهای طراحی
ایمنی الکتریکی EN 60950-1، EN 62040-1 ایمنی UPS

EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15

EN 61000-6-1 /-2/-3/-4

محیط زیست ETSI EN 300 019: مطابق با 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2) RoHS (2011/65/EU) و WEEE (2002/96/EC)

1) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به 3) اگر ولتاژ DC به زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح بار AC فوری و ولتاژ ورودی AC افزایش یابد.یعنی حداکثر 10,9 کیلووات/18,9 کیلووات در برق AC کامل و

ورودی اسمی برای 230 ولتAC.

2) 40 - 45 ولتدی سی: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در AC

خروجی

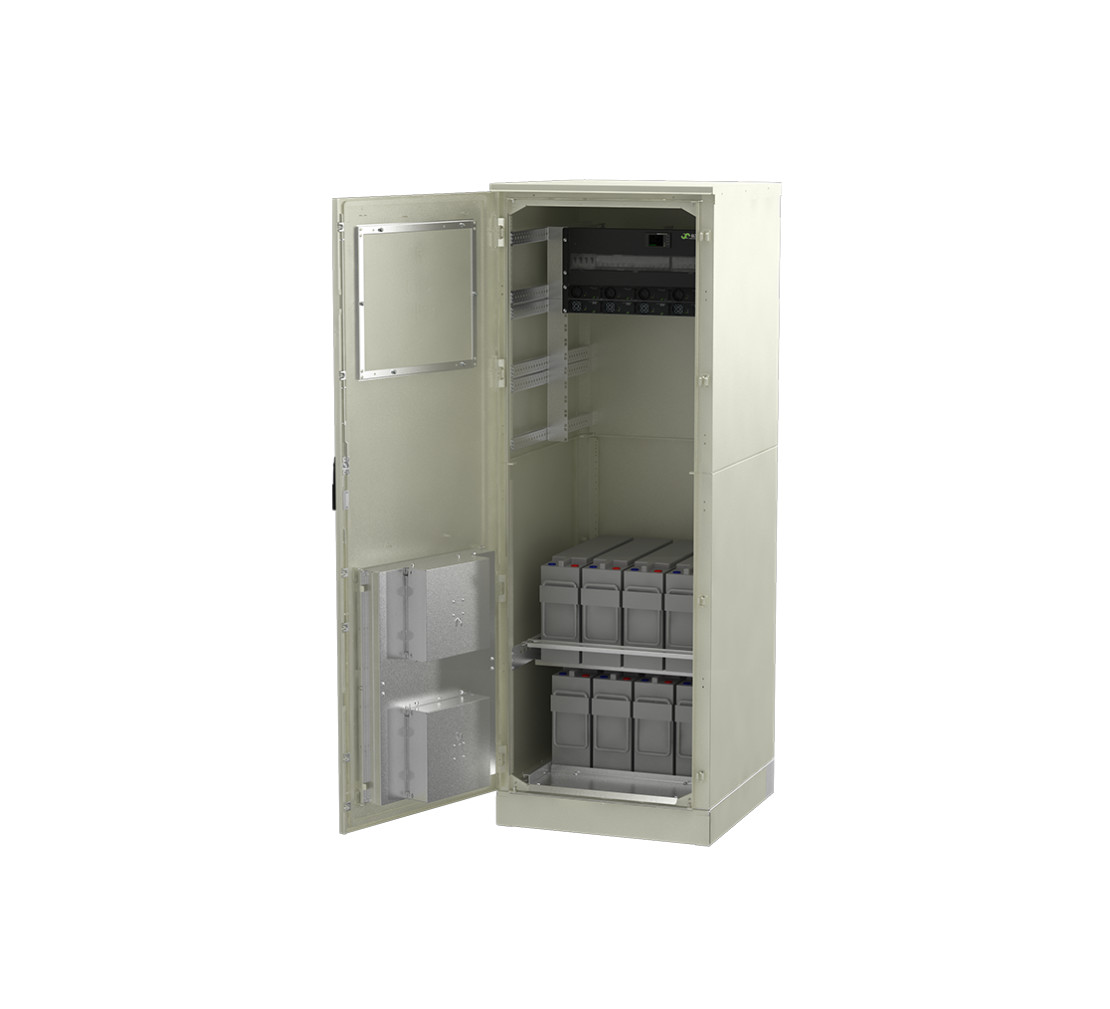

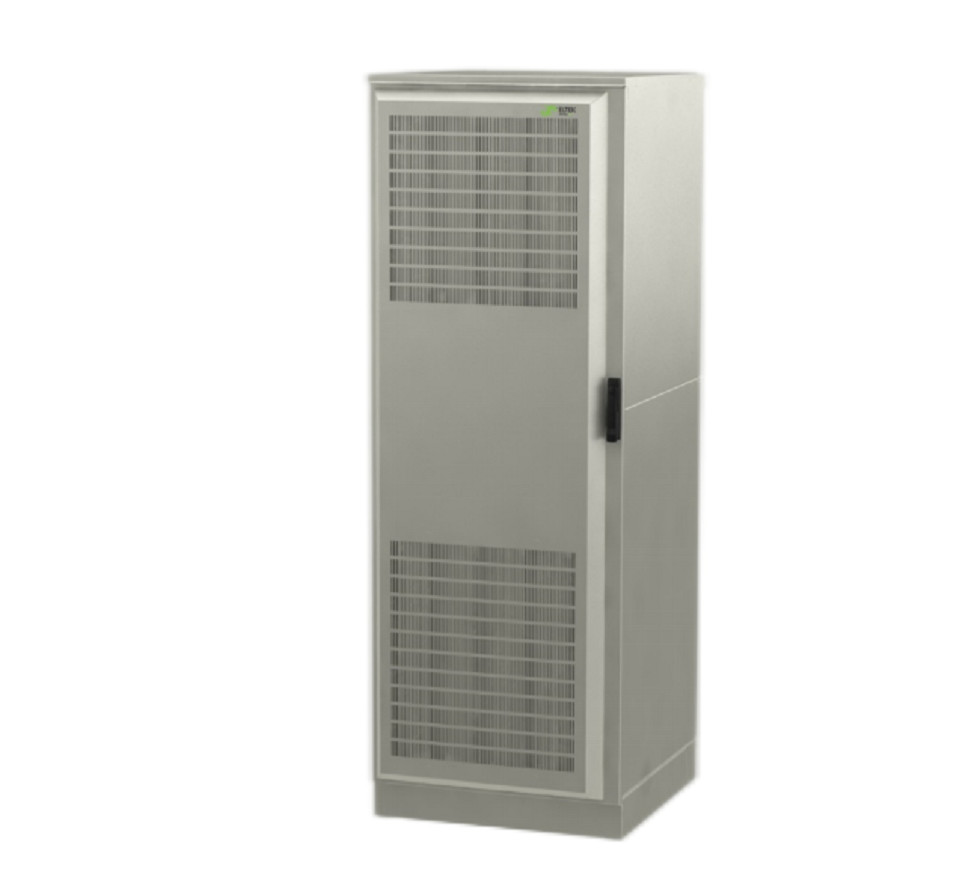

* کابینت رکتیورتر فضای باز با تغذیه AC & DC در یک کابینت (کابینت Eltek Type 3 با PowerCore های مختلف)

ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 1
ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 2ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 3

POWERCORE برای انتخاب





ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 4ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 5

ایستگاه راه آهن 21KW 48Vdc BTS کابینت مخابرات در فضای باز OEM ODM 6


راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: تمام محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد، و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
ج: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعا مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که شما هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
