رکتیورتر Eltek Telecom Power System Scalable 120kW 230/400VAC 3 Phase Big System

1
MOQ
رکتیورتر Eltek Telecom Power System Scalable 120kW 230/400VAC 3 Phase Big System
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: کابینت اسکاب رکتیورتر داخلی
سطح حفاظت: SPD، LLVD. BLVD
جریان ورودی: 1920 ADC
حداکثر ورودی AC: 320 - 475 VAC
حداکثر ورودی DC: 40 - 58 VDC
پیکربندی اصلی: 230/400VAC 3 فاز (Y)
حداکثر خروجی AC: 346 - 415 VAC
حداکثر توان خروجی: 90 kva / 72 kw
توان خروجی DC: 72 کیلو وات
جریان خروجی DC: 1500 ADC
حداکثر ولتاژ DC: 58 VDC
درجه IP: IP20/IP21
برجسته کردن:

یکسوساز Eltek Telecom Power System, Rectiverter Eltek Scalable 120kW, Telecom Power System 230/400VAC 3 فاز

,

rectiverter eltek Scalable 120kW

,

Telecom Power System 230/400VAC 3 phase

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE.UL
شماره مدل: CDEJ6042.xxxx
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 400 مجموعه در ماه
توضیحات محصول

رکتیورتر Eltek Telecom Power System Scalable 120kW 230/400VAC 3 Phase Big System 0

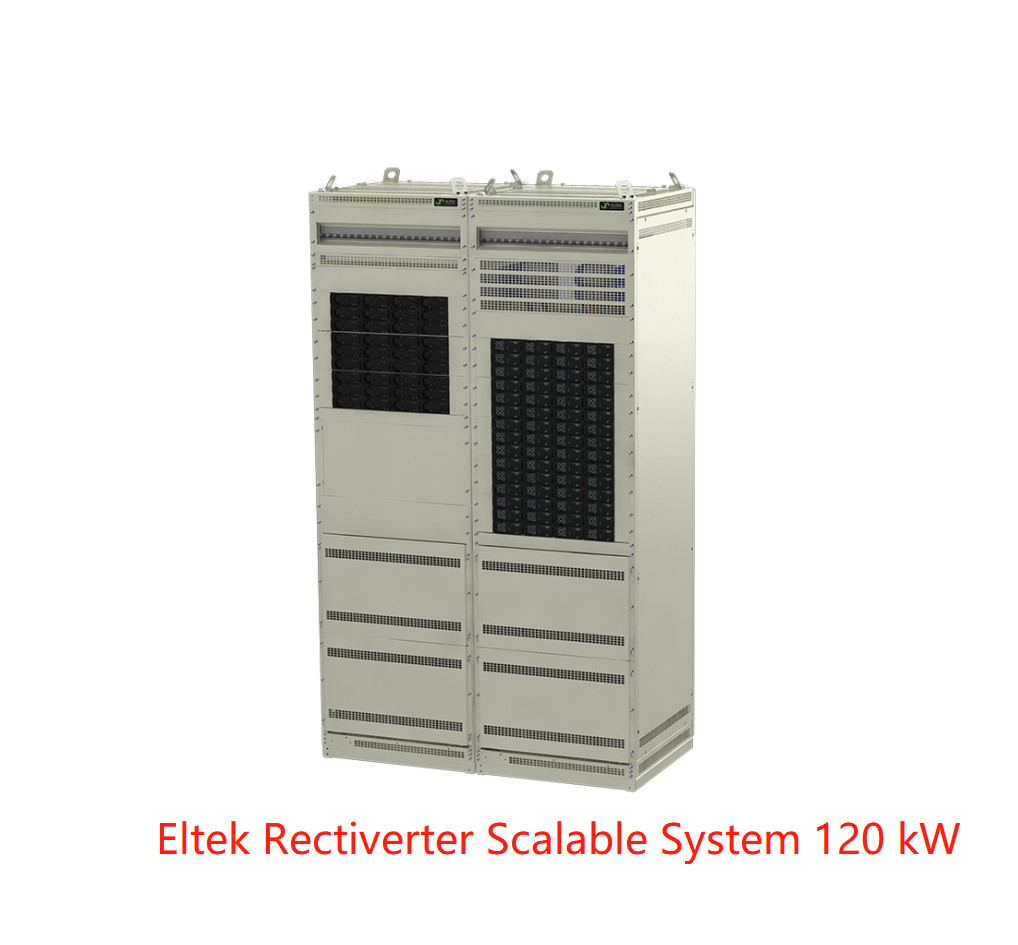

Eltek یکسوساز-سیستم داخلی سیستم مقیاس پذیر 120 کیلووات با ورودی اختیاری A+B، AC (CDEJ6042.xxxx)



سیستم رکتیورتر مقیاس پذیر داخلی، برق پشتیبان را برای بارهای یک فاز 400 VAC یا 230 VAC و بارهای DC و شارژ باتری 48 VDC فراهم می کند.



رکتیورتر سیستم مقیاس پذیر 120 کیلو وات

این سیستم دارای حداکثر ظرفیت بار 108 کیلو وات است که به صورت دینامیکی برای ارائه خروجی AC تا 90 کیلو ولت آمپر / 72 کیلو وات و همچنین تغذیه بارهای DC تا 72 کیلو وات با توزیع داخلی AC و DC متغیر است.
هنگامی که در ترکیب با ورودی B اختیاری (ورودی AC دوگانه) استفاده می شود که نیاز به ATS سنتی (سوئیچ انتقال خودکار) را از بین می برد، سیستم داخلی Rectiverter نشان دهنده نهایت انعطاف پذیری و مقیاس پذیری است.



ویژگی های کلیدی

ورودی 400 VAC 3 فاز (Y).

خروجی 400 VAC 3 فاز (Y).

ورودی/خروجی 48 VDC

حداکثر 90 کیلو ولت آمپر / 72 کیلو وات خروجی AC

حداکثر توان خروجی 72 کیلو وات DC

توزیع AC

گزینه توزیع DC

گزینه A+B (ورودی دوگانه AC)

گزینه LVBD

حداکثر 4 رشته باتری

ساخته شده در فناوری انتقال

150% قابلیت اضافه بار، 15S

600٪ جریان سفر سریع 20 میلی ثانیه

قابل اتصال داغ

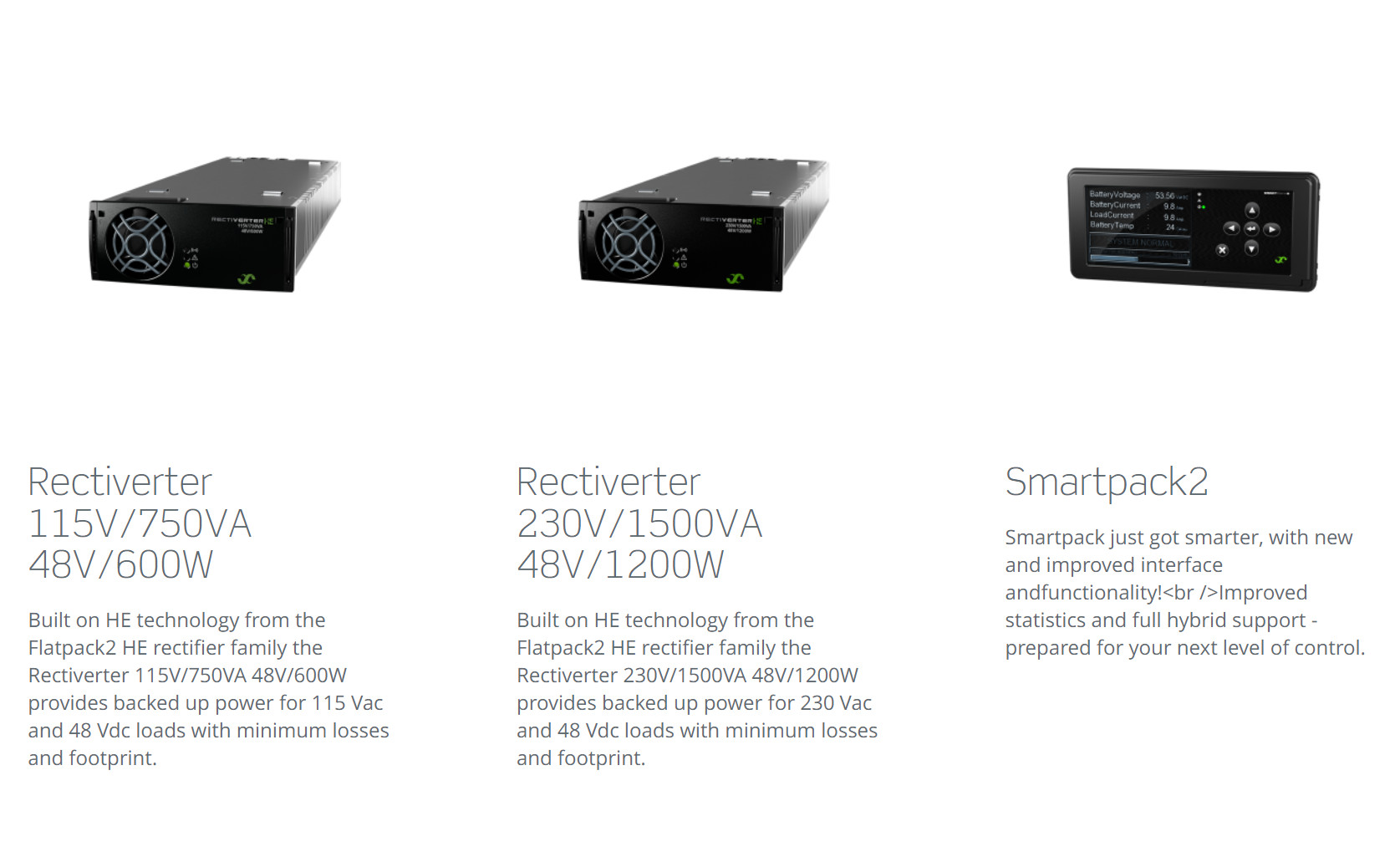

کنترلر Smartpack2

به صورت موازی با یکسو کننده های Flatpack2 کار می کند

انطباق جهانی

فناوری HE ثبت شده



دیاگرام تک خطی 120 کیلووات + 108 کیلووات B-INPUT



رکتیورتر Eltek Telecom Power System Scalable 120kW 230/400VAC 3 Phase Big System 1


مولفه های :




مدل ها / اطلاعات سفارش   ورودی B 120 کیلووات + 108 کیلووات
خانواده محصولات   CDEJ6042.xxxx
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 1)   400 VAC 3 فاز (Y) / 346-415 VAC
فرکانس (حالت اینورتر پیش فرض)   50 هرتز (تطبیقی)
فرکانس (حالت اینورتر قابل تنظیم)   50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (مداوم / اضافه بار (<15 ثانیه))   72 کیلو وات (90 کیلو ولت آمپر) / 120 کیلو ولت آمپر
حداکثر/فاز فعلی (مداوم / اضافه بار (<15 ثانیه))   130 اسلحه / 174 اسلحه
فعلی (حداکثر) سفر/فاز سریع (20 میلی ثانیه)   640 A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری)   > 5 ms @ 72 کیلو وات بار
THD   کمتر از 1.5 درصد در بار مقاومتی



ویژگی های خروجی

ماژول: فیوز در L و N، قابل اتصال داغ

توزیع AC 1 قطبی یا 3 قطبی (اتصال مستقیم در MCB)

حداکثر ظرفیت شکن با توجه به حداکثر شکن توصیه شده برای ماژول رکتیورتر

داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)   53.5 VDC / 43 - 58 VDC
توان (حداکثر ورودی اسمی @)   72 کیلو وات 2)
جریان (حداکثر @VOUT ≤ 48 VDC)   1500 A 2)
زمان نگه داشتن، حداکثر توان خروجی   > 10 میلی ثانیه؛VOUT > 41 VDC
ویژگی های خروجی   ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ
داده های ورودی
ولتاژ ورودی AC (3 فاز Y)   320-475 VAC،
جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع ماژول) 140-240 ARMS 4)
فرکانس (پیش‌فرض: محدوده همگام‌سازی)   47-53 و 57-63 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی)   47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD   > 0.99 در 50٪ بار یا بیشتر / < 3.5٪
ولتاژ DC نامی / دامنه گسترده (بدون اضافه بار) 3)   45 - 58 VDC / 40 - 45 VDC
جریان DC (حداکثر)   1920 A / 2700 A در هنگام اضافه بار (15 ثانیه)
ویژگی های ورودی

ماژول: فیوز در L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ

ترمینال های پیچی انفرادی ورودی AC 150 میلی متر مربع برای L1-L3، N و PE

باتری شکن
باتری شکن 1 قطبی 2 * نگهدارنده TPS 2 (800-1600 A) 4 * نگهدارنده TPS 00 (250-600 A)
گزینه ها
حداکثر توان ورودی B (با یکسو کننده های FP2 HE، 2 کیلووات)   72 کیلو وات
حداکثر توان ورودی B (با یکسو کننده های FP2 HE، 3 کیلووات)   108 کیلو وات
توزیع DC (اتصال مستقیم به قطع کننده)   1-125 A، 1 قطب شکن (حداکثر 30 عدد 18 میلی متر، حداکثر 20 عدد 27 میلی متر)
LVBD (1 قطبی)   1800 A
مشخصات دیگر
بهره وری > 96٪ (حالت اصلی (AC/AC و AC/DC))، > 94٪ (حالت اینورتر (DC/AC))
کلاس حفاظت IP 20
دمای عملیاتی 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
دمای ذخیره سازی 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم
ابعاد [WxDxH] / وزن 1200 x 600 x 2000 میلی‌متر (23.7 x 23.7 x 78.8 اینچ) / 300 کیلوگرم (1100 پوند)
استانداردهای طراحی
ایمنی الکتریکی ایمنی یو پی اس EN 60950-1، EN 62040-1
EMC

ETSI EN 300 386 V.1.6.1، FCC CFR 47 قسمت 15

EN 61000-6-1 /-2/-3/-4، EN62040-2





محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)

شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC)

1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالا

3) 40 - 45 VDC: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در خروجی AC.

2) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به لحظه ای بستگی دارد

بار AC و ولتاژ ورودی AC؛یعنی حداکثر 48 کیلووات/1000 آمپر در توان AC کامل و ورودی اسمی برای 230 ولت ولت.

4) اگر ولتاژ DC به زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.



* کابینت رکتیورتر داخلی با تغذیه AC & DC در یک کابینت
