Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx)

1
MOQ
Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx)
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: کابینت اسکاب رکتیورتر داخلی
سطح حفاظت: SPD، LLVD. BLVD
جریان ورودی: 1152 ADC
حداکثر ورودی AC: 320 - 475 VAC
حداکثر ورودی DC: 58 VDC
پیکربندی اصلی: 230/400VAC 3 فاز (Y)
حداکثر خروجی AC: 415 VAC
حداکثر توان خروجی: 54kva / 43,2kw
توان خروجی DC: 43.2 کیلو وات
جریان خروجی DC: 900 ADC
حداکثر ولتاژ DC: 58 VDC
درجه IP: IP20/IP21
برجسته کردن:

سیستم مقیاس پذیر یکسو کننده BLVD IP20

,

برق dc مخابراتی 1152 ADC IP20

,

BLVD IP21 تله کام برق dc

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE.UL
شماره مدل: CIEJ3642.xxxx
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 400 مجموعه در ماه
توضیحات محصول

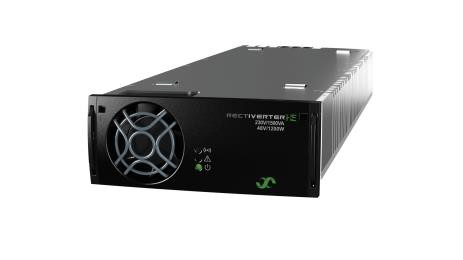

Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx) 0


Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx)



سیستم رکتیورتر مقیاس پذیر داخلی، برق پشتیبان را برای بارهای یک فاز 400 VAC یا 230 VAC و بارهای DC و شارژ باتری 48 VDC فراهم می کند.



سیستم مقیاس پذیر 18-54 کیلو ولت آمپر، ورودی A+B

سیستم رکتیورتر مقیاس پذیر داخلی، برق پشتیبان AC را برای بارهای 1 فاز 400 VAC یا 230 VAC سه فاز و 48 VDC برای شارژ باتری و بارهای DC اختیاری فراهم می کند.



در ترکیب با ورودی B اختیاری (ورودی AC دوگانه) نیاز به ATS سنتی (سوئیچ انتقال خودکار) را از بین می برد. جایی که سوئیچ از ورودی A به B، یک عملیات بدون درز و بدون وقفه در بار AC است.

هنگامی که با ورودی AC دوگانه برای استفاده به عنوان UPS AC پیکربندی می شود، طبق EN 62040-3 به عنوان - VFI SS 111 طبقه بندی می شود.



ویژگی های کلیدی

  • ورودی 400 VAC 3 فاز (Y).
  • خروجی 400 VAC 3 فاز (Y).
  • l ورودی/خروجی 48 VDC
  • l حداکثر 54 کیلو ولت آمپر / 43,2 کیلو وات خروجی AC
  • l حداکثر 43.2 کیلو وات خروجی DC
  • l خروجی AC حجیم محافظت شده
  • l گزینه A+B (ورودی دوگانه AC)
  • گزینه دور زدن دستی
  • l تا 4 رشته باتری
  • L ساخته شده در فناوری انتقال
  • l قابلیت اضافه بار 150%، 15S
  • l 600% جریان سفر سریع 20 میلی ثانیه
  • l قابل اتصال داغ
  • l کنترلر Smartpack2
  • l به صورت موازی با یکسو کننده های Flatpack2 کار می کند
  • l انطباق جهانی
  • فناوری HE ثبت اختراع شده است




مولفه های :



مدل ها / اطلاعات سفارش   ورودی B 54 کیلو ولت آمپر + 72 کیلو وات
خانواده محصولات   CIEJ3642.xxxx
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 1)   400 VAC 3 فاز (Y) / 346-415 VAC
فرکانس (حالت اینورتر پیش فرض)   50 هرتز (تطبیقی)
فرکانس (حالت اینورتر قابل تنظیم)   50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (مداوم / اضافه بار (<15 ثانیه))   43,2 کیلو وات (54 کیلو ولت آمپر) / 72 کیلو ولت آمپر
حداکثر/فاز فعلی (مداوم / اضافه بار (<15 ثانیه))   78 اسلحه / 104،4 اسلحه
فعلی (حداکثر) سفر/فاز سریع (20 میلی ثانیه)   380A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری)   > 5 ms @ 43,2 کیلو وات بار
THD   کمتر از 1.5 درصد در بار مقاومتی
ویژگی های خروجی

ماژول: فیوز در L و N، قابل اتصال داغ

ترمینال های پیچی 100 A MCCB، خروجی AC 70 میلی متر مربع برای L1-L3، N و PE

داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)   53.5 VDC / 43 - 58 VDC
توان (حداکثر ورودی اسمی @)   43,2 کیلو وات 2)
جریان (حداکثر @VOUT ≤ 48 VDC)   900 A 2)
زمان نگه داشتن، حداکثر توان خروجی   > 10 میلی ثانیه؛VOUT > 41 VDC
ویژگی های خروجی

ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ

اتصال ورودی/خروجی باتری به پیچ M10

داده های ورودی
ولتاژ ورودی AC (3 فاز Y)   320-475 VAC،
جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع ماژول) 92-138 ARMS 4)
فرکانس (پیش‌فرض: محدوده همگام‌سازی)   47-53 و 57-63 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی)   47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD   > 0.99 در 50٪ بار یا بیشتر / < 3.5٪
ولتاژ DC نامی / دامنه گسترده (بدون اضافه بار) 3)   45 - 58 VDC / 40 - 45 VDC
جریان DC (حداکثر)   1152 A / 1620 A در هنگام اضافه بار (15 ثانیه)
ویژگی های ورودی

ماژول: فیوز در L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ

ترمینال های پیچی 160 A MCCB، ورودی AC 70 میلی متر مربع برای L1-L3، N و PE

بار DC و گزینه های باتری شکن باتری شکن بار شکن DC
تنظیمات احتمالی (شکن 2 قطب) 2*1600 A (4*TPS 2 نگهدارنده 800-1600 A) -
تنظیمات احتمالی (شکن 2 قطب) 4*600 A (8*TPS 00 نگهدارنده 250-600 A) -
تنظیمات احتمالی (شکن 2 قطب) 2*600 A (4*TPS 00 نگهدارنده 250-600 A) 2*600 A (4*TPS 00 نگهدارنده 250-600 A)
گزینه ها
حداکثر توان ورودی B (با یکسو کننده های FP2 HE، 3 کیلووات)   72 کیلو وات
سوئیچ بای پس دستی   2*160 A
LVBD (1 قطبی)   1800 A
مشخصات دیگر
بهره وری > 96٪ (حالت اصلی (AC/AC و AC/DC))، > 94٪ (حالت اینورتر (DC/AC))
کلاس حفاظت IP 20
دمای عملیاتی 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
دمای ذخیره سازی 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم
ابعاد [WxDxH] / وزن 600 x 600 x 2000 میلی‌متر (23.7 x 23.7 x 78.8 اینچ) / 300 کیلوگرم (1100 پوند)
استانداردهای طراحی
ایمنی الکتریکی ایمنی یو پی اس EN 60950-1، EN 62040-1
EMC

ETSI EN 300 386 V.1.6.1، FCC CFR 47 قسمت 15

EN 61000-6-1 /-2/-3/-4، EN 62040-2





محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)

شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC)

1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالا

3) 40 - 45 VDC: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در خروجی AC.

2) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به بار AC فوری و ولتاژ ورودی AC بستگی دارد.یعنی حداکثر 28,8 کیلووات/600 آمپر در توان AC کامل و ورودی اسمی برای 230 ولت ولت.

4) اگر ولتاژ DC به زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.



انتخاب 1

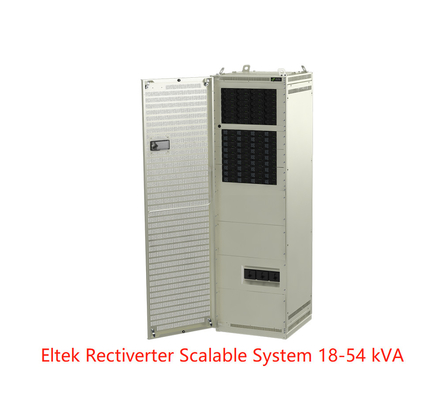

Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx) 1

گزینه 2

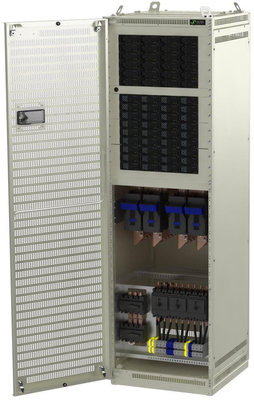

Eltek Rectiverter System Indoor سیستم مقیاس پذیر 18-54 kVA با ورودی A & B اختیاری، AC (CIEJ3642.xxxx) 2
