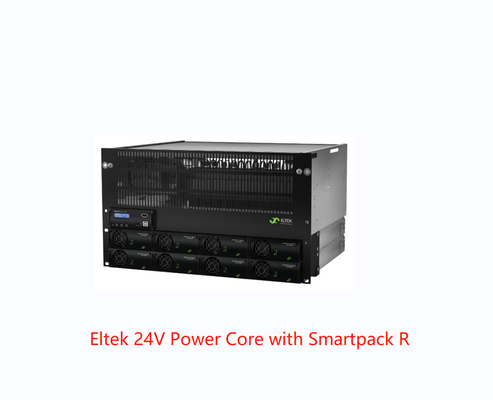

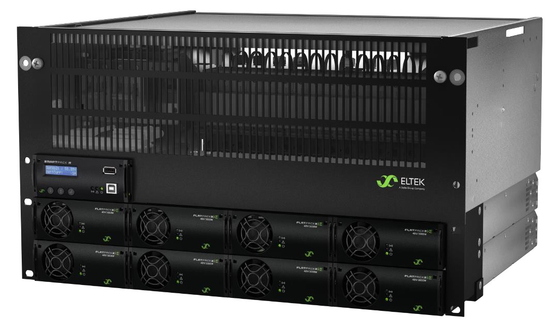

سیستم برق یکپارچه 24 ولت Eltek 5U/8U 300A/600A با کنترلر Smartpack R و ماژول Flatpack2 48/1800HE
ترکیبی از طراحی مقرون به صرفه، چگالی توان و قابلیت اطمینان، Flatpack2 را به یک خانواده محصول تبدیل می کند که واقعاً برجسته است و در دسترس بودن شبکه بی نظیری را فراهم می کند. T
توانایی تطبیق پذیری یکسو کننده Flatpack2 به این معنی است که
می توان از آن در طیف گسترده ای از کاربردهای 48VDC و 24VDC در سراسر جهان استفاده کرد
برنامه های کاربردی
مخابرات – موبایل / بی سیم
· ایستگاه های پایه رادیویی / سایت های سلولی
· LTE / 4G / WiMAX
· سیستم های آنتن توزیع شده
· مایکروویو
· پهنای باند
مخابرات – ثابت
· سرورهای تلفن / سوئیچ ها
· فیبر نوری / FTTx
· مایکروویو
· کابل
· پهنای باند
ویژگی های کلیدی
l · سیستم کامل

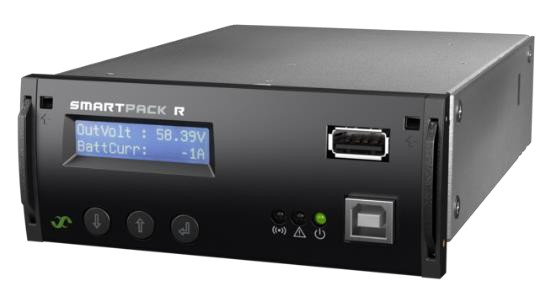

l · کنترلر SMARTPACK R
l · کنترل پیشرفته و
l نظارت از طریق پورت اترنت
l · میزبان USB TYPE A برای پلاگین
l دستگاه ها (به عنوان مثال WIFI؛ درایوهای فلش)
l · USB TYPE B برای کنترل
l · راندمان فوق العاده بالا
l یکسو کننده ها
l · ماژول های قابل اتصال داغ
l · 6X موقعیت شکن باتری
l · LVBD
l · توزیع MCB بار 18X
l · LVLD (اختیاری)
l · ارتفاع 5U تا 8U
l · تاییدیه های جهانی
پارامترها:
|
|
|
|
|
|
|
|
|
| مدل |
24VDC |
|
|
48VDC |
|
|
شماره قطعه
(سیستم برق مخابراتی پیکربندی شده)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
|
|
|
|
|
|
| ماژول برق |

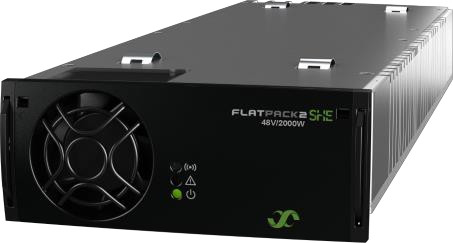

| یکسو کننده Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE یا SHE Flatpack2 48/3000 HE یا SHE |
| داده های ورودی |
| ولتاژ (محدوده) |
85-300 VAC |
|
|
85-300 VAC (ماژول HE) 85-264 VAC (ماژول SHE) |
| فرکانس |
45-66 هرتز |
|
|
|
|
|
| پیکربندی برق |
تک 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| اتصال |
بلوک های ترمینال، حداکثر 16 میلی متر مربع |
|
|
|
|
| داده های خروجی |
| ولتاژ |
+24 VDC |
|
|
-48 VDC |
|
| جریان (حداکثر) |
600 A |
|
|
600 A |
|
|
| توزیع باتری |
|
| تعداد موقعیت های شکن باتری |
6x 100 A |
|
|
|
|
|
| LVBD |
پیش فرض 300 A / 600 A |
|
اختیاری 150 A / 300 A / 500 A / 600 A |
| توزیع بار |
|
| تعداد موقعیت های MCB بار |
18x 18 mm یا 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
اختیاری 300 A / 600 A |
|
اختیاری 150 A / 300 A / 500 A / 600 A |
| نوع شکن بار |
ریل DIN نصب شده، 18 میلی متر و 27 میلی متر عرض (13 میلی متر در صورت درخواست) |
|
| کنترل و نظارت |
|
| واحد کنترل و نظارت 3) |
Smartpack R |
|
|
|
|
|
| ورودی ها |
6x ورودی دیجیتال (برای نظارت بر تجهیزات خارجی) |
|
| خروجی ها |
6x رله آلارم |
|
|
|
|
|
| مشخصات دیگر |
|
| ایزولاسیون |
3.0 kVAC – ورودی به خروجی
1.5 kVAC – ورودی به زمین
0.5 kVDC – خروجی به زمین
|
|
|
|
|
| دمای عملیاتی |
-40 تا +60 °C [-40 تا +140 °F] |
|
|
|
|
| دمای ذخیره سازی |
-40 تا +85 °C [-40 تا +185 °F] |
|
|
|
|
| ابعاد (عرض x عمق x ارتفاع) 4) |
482 x 380 x H mm [19 x 14.9 x H inch] ارتفاع (H):
- 5U: 222 mm [8.8 inch]
- 6U: 267 mm [10.5 inch]
|
482 x 380 x H mm [19 x 14.9 x H inch] ارتفاع (H):
- 5U: 222 mm [8.8 inch]
- 6U: 267 mm [10.5 inch]
- 7U: 311 mm [12.3 inch]
- 8U: 356 mm [14 inch]
|
| وزن (به استثنای ماژول ها) |
تقریباً 5 کیلوگرم [11 پوند] |
|
|
|
|
| استانداردهای طراحی |
|
| ایمنی الکتریکی |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| محیط زیست |
ETSI EN 300 019-2-1 (کلاس 1.2) /-2 (کلاس 2.3) /-3 (کلاس 3.2)
ETSI EN 300 132-2
شرایط عملیاتی عادی طبق IEC 62040-5-3:2016 بند 4.2. سایر شرایط عملیاتی طبق IEC 62040-5-3:2016 بند 4.3، باید توصیه شود
|
|
1) برای جزئیات به برگه اطلاعات یکسو کننده Flatpack2 مراجعه کنید
2) هنگامی که سیستم بدون گزینه دستگاه SPD پیکربندی شده است
|
3) برای جزئیات به برگه اطلاعات کنترلر Smartpack R مراجعه کنید
4) حداقل عمق کابینت توصیه شده 400 میلی متر [15.7 اینچ] است
|
