Eltek Rectiverter Telecom Power System 230/400VAC 3 فاز

1
MOQ

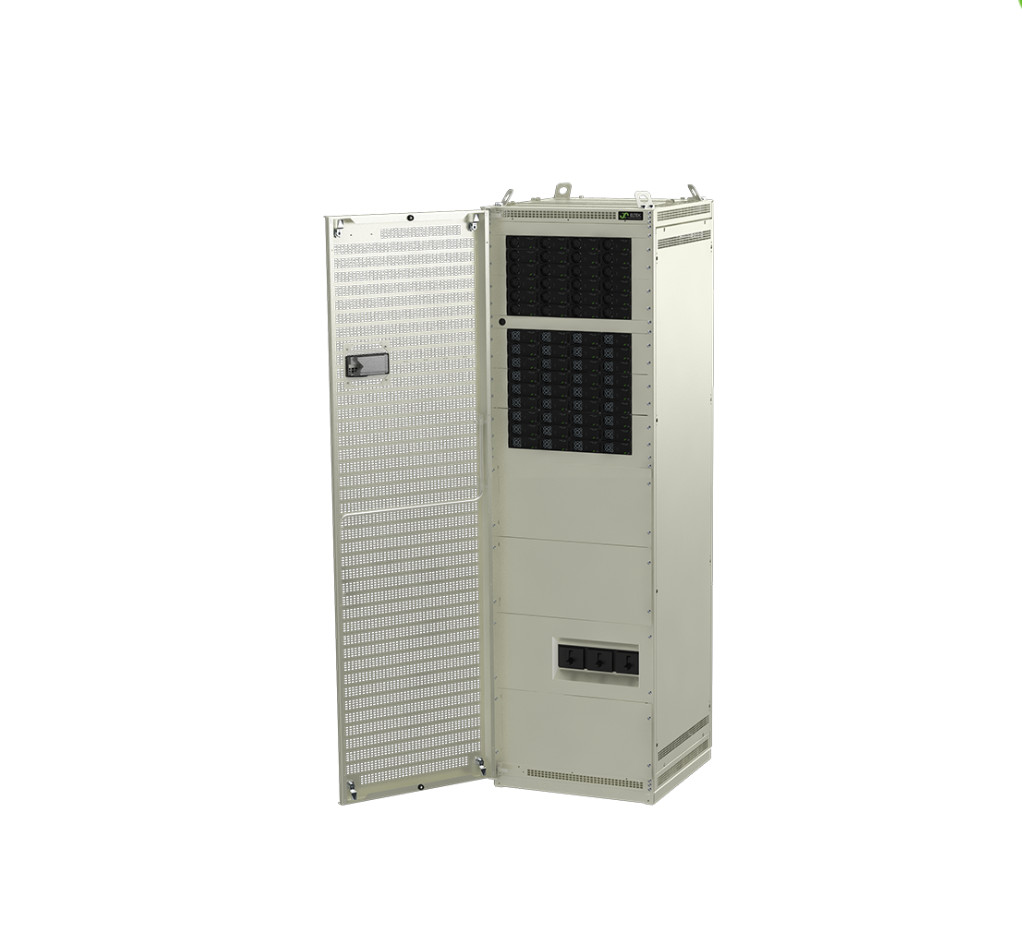

Eltek Rectiverter Telecom Power System 230/400VAC 3 فاز
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: کابینت اسکاب رکتیورتر داخلی
سطح حفاظت: SPD , LLVD. SPD، LLVD. BLVD BLVD
جریان ورودی: 450 ADC
حداکثر ورودی AC: 475 VAC
حداکثر ورودی DC: 145 VDC
پیکربندی اصلی: 230/400VAC 3 فاز (Y)
حداکثر خروجی AC: 400ADC
حداکثر توان خروجی: 54.3
توان خروجی DC: 43.2 کیلو وات
بعد، ابعاد، اندازه: 600 × 2000 × 600 میلی متر
وزن: 300 کیلوگرم
برجسته کردن:

رکتی ورتر التک 3 فاز 230/400 ولت, سیستم برق مخابرات 230/400 ولت 3 فاز, رکتی ورتر التک سیستم برق مخابرات

,

Telecom Power System 230/400VAC 3 phase

,

eltek rectiverter Telecom Power System

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE.UL
شماره مدل: CIEJ3643.4xxx
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 12 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 400 مجموعه در ماه
توضیحات محصول

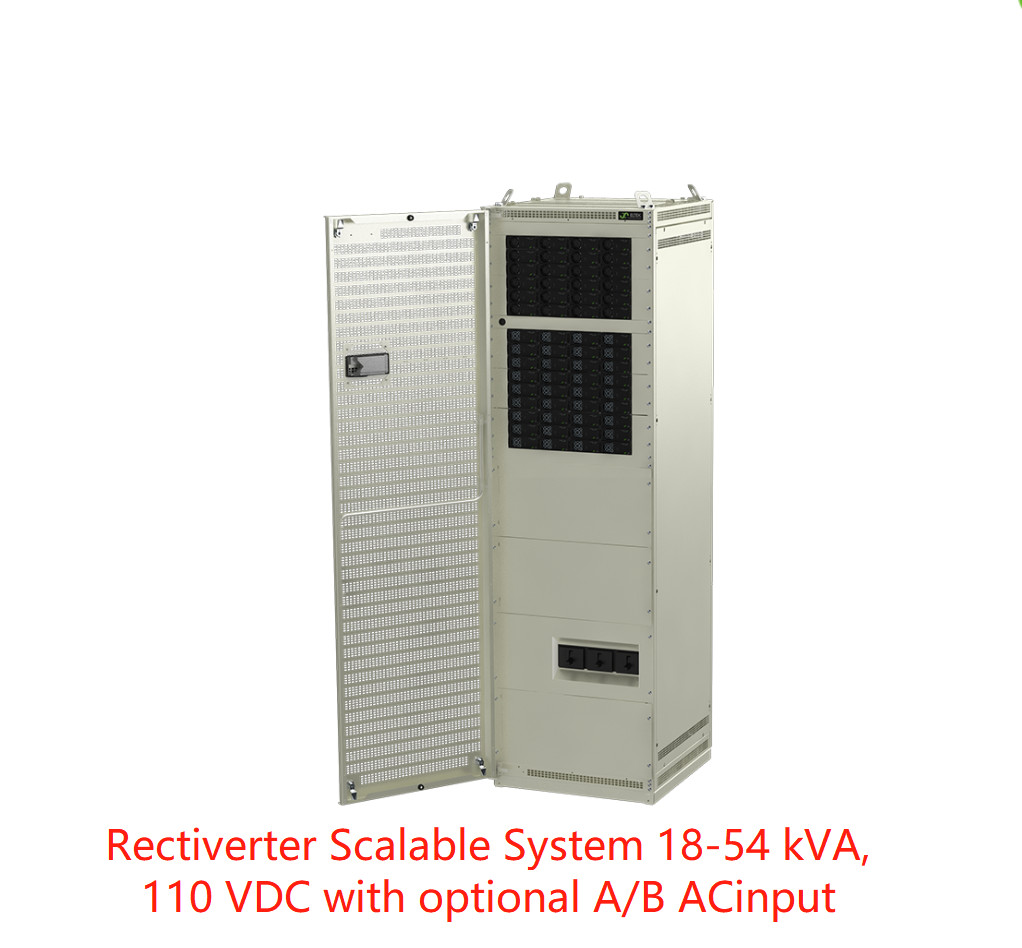

سیستم مقیاس پذیر Indoor Eltek Rectiverter 18-54 kVA، ورودی 110 VDC A+B (CIEJ3643.4xxx)

Eltek Rectiverter Telecom Power System 230/400VAC 3 فاز 0

سیستم مقیاس پذیر Indoor Eltek Rectiverter 18-54 kVA، ورودی 110 VDC A+B (CIEJ3643.4xxx)



سیستم رکتیورتر مقیاس پذیر داخلی، برق پشتیبان را برای بارهای یک فاز 400 VAC یا 230 VAC و بارهای DC و شارژ باتری 48 VDC فراهم می کند.



سیستم Rectiverter مقیاس پذیر برای بارهای 400 VAC سه فاز یا 230 VAC برای بارهای 1 فاز و 110 VDC برای شارژ باتری و بارهای DC اختیاری برق پشتیبان AC را فراهم می کند.



در ترکیب با ورودی B اختیاری (ورودی AC دوگانه) نیاز به ATS سنتی (سوئیچ انتقال خودکار) را از بین می برد. جایی که سوئیچ از ورودی A به B، یک عملیات بدون درز و بدون وقفه در بار AC است.

هنگامی که با ورودی AC دوگانه برای استفاده به عنوان UPS AC پیکربندی می شود، طبق EN 62040-3 به عنوان - VFI SS 111 طبقه بندی می شود.





ویژگی های کلیدی

  • ورودی 400 VAC 3 فاز (Y).
  • خروجی 400 VAC 3 فاز (Y).
  • ورودی/خروجی 110VDC
  • حداکثر 54 کیلو ولت آمپر / 43،2 کیلو وات خروجی AC
  • حداکثر 43.2 کیلو وات خروجی DC
  • خروجی AC حجیم محافظت شده
  • گزینه A+B (ورودی دوگانه AC)
  • گزینه دور زدن دستی
  • حداکثر 4 رشته باتری
  • ساخته شده در فناوری انتقال
  • 150% قابلیت اضافه بار، 15S
  • 600٪ جریان سفر سریع 20 میلی ثانیه
  • قابل اتصال داغ
  • کنترلر Smartpack2
  • به صورت موازی با یکسو کننده های Flatpack2 کار می کند
  • انطباق جهانی
  • فناوری HE ثبت شده



نمای جلو 54 KVA + 48 KW A-INPUT




مدل 72 کیلو وات
شماره قطعه CIEJ3643.xxxx
داده های ورودی
محدوده ولتاژ AC (3 فاز Y) 320-475 V
محدوده ولتاژ DC 90-145 V
حداکثر جریان AC (در هر فاز) 92-138 الف
فرکانس 50 هرتز / 60 هرتز
ضریب قدرت > 0.99
داده های خروجی
محدوده قابل تنظیم AC (3 فاز Y) 346-415 V
محدوده قابل تنظیم DC 97-145 V
حداکثر توان خروجی AC 54,0 کیلو ولت آمپر / 43,2 کیلو وات
حداکثر توان خروجی DC 43.2 کیلو وات
ضریب توان بار مجاز 0 Ind. to 0 Cap.
فرکانس 50 هرتز / 60 هرتز
باطری شکن (2 قطبی) 2*630 A
گزینه ها
ورودی B (ورودی دوگانه AC) 48 کیلو وات
سوئیچ بای پس دستی درونی؛ داخلی



مولفه های :




مدل ها / اطلاعات سفارش ورودی 54 کیلو ولت آمپر + 48 کیلو وات ورودی B 54 کیلو ولت آمپر + 48 کیلو وات
خانواده محصولات   CIEJ3643.4xxx CIEJ3643.4 xxx
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 1)   400 VAC 3 فاز (Y) / 346-415 VAC
فرکانس (حالت اینورتر پیش فرض)   50 هرتز (تطبیقی)
فرکانس (حالت اینورتر قابل تنظیم)   50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (مداوم / اضافه بار (<15 ثانیه))   43,2 کیلو وات (54 کیلو ولت آمپر) / 72 کیلو ولت آمپر
حداکثر/فاز فعلی (مداوم / اضافه بار (<15 ثانیه))   78 اسلحه / 104،4 اسلحه
فعلی (حداکثر) سفر/فاز سریع (20 میلی ثانیه)   380A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری)   > 5 ms @ 43,2 کیلو وات بار
THD   کمتر از 1.5 درصد در بار مقاومتی
ویژگی های خروجی

ماژول: فیوز در L و N، قابل اتصال داغ

ترمینال های پیچی 100 A MCCB، خروجی AC 70 میلی متر مربع برای L1-L3، N و PE

داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)   122,5 VDC / 97 - 145 VDC
توان (حداکثر ورودی اسمی @)   43,2 کیلو وات 2)
جریان (حداکثر @VOUT ≤ 48 VDC)   400 A 2)
زمان نگه داشتن، حداکثر توان خروجی   > 10 میلی ثانیه؛VOUT > 97 VDC
ویژگی های خروجی

ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ

اتصال ورودی/خروجی باتری به پیچ M10

داده های ورودی
ولتاژ ورودی AC (3 فاز Y)   320-475 VAC،
جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع ماژول) 92-138 ARMS 4)
فرکانس (پیش‌فرض: محدوده همگام‌سازی)   47-53 و 57-63 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی)   47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD   > 0.99 در 50٪ بار یا بیشتر / < 3.5٪
ولتاژ DC نامی / دامنه گسترده (بدون اضافه بار) 3)   102 - 145 VDC / 90 - 145 VDC
جریان DC (حداکثر)   450 A / 648 A در هنگام اضافه بار (15 ثانیه)
ویژگی های ورودی

ماژول: فیوز در L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ

ترمینال های پیچی 160 A MCCB، ورودی AC 70 میلی متر مربع برای L1-L3، N و PE

باتری و بار شکن
باتری شکن 2 قطبی   2*MCCB 630 A 1*MCCB 880 A
بار شکن 2 قطبی   - 1*MCCB 630 A
گزینه ها
حداکثر توان ورودی B (با یکسو کننده های FP2 HE، 2 کیلووات)   48 کیلو وات
سوئیچ بای پس دستی   2*160 A
مشخصات دیگر
بهره وری > 96٪ (حالت اصلی (AC/AC و AC/DC))، > 94٪ (حالت اینورتر (DC/AC))
کلاس حفاظت IP 20
دمای عملیاتی 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
دمای ذخیره سازی 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم
ابعاد [WxDxH] / وزن 600 x 600 x 2000 میلی‌متر (23.7 x 23.7 x 78.8 اینچ) / 300 کیلوگرم (1100 پوند)
استانداردهای طراحی
ایمنی برق ایمنی یو پی اس EN 60950-1، EN 62040-1
EMC

ETSI EN 300 386 V.1.6.1، FCC CFR 47 قسمت 15

EN 61000-6-1 /-2/-4/-5





محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)

شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.2 باشد.

سایر شرایط عملیاتی مطابق با IEC 62040-3:2011 بند 4.3، باید به 2011/65/EU (RoHS) و 2012/19/EU (WEEE) توصیه شود.

1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالا است

3) 90 - 102 VDC: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در خروجی AC.

2) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به بار AC فوری و ولتاژ ورودی AC بستگی دارد.یعنی حداکثر 28,8 کیلووات/260 آمپر در توان AC کامل و ورودی اسمی برای 230 ولت ولت.

4) اگر ولتاژ DC به زیر 97 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.



* کابین رکتیورتر داخلی با تغذیه AC & DC در یک کابینت
