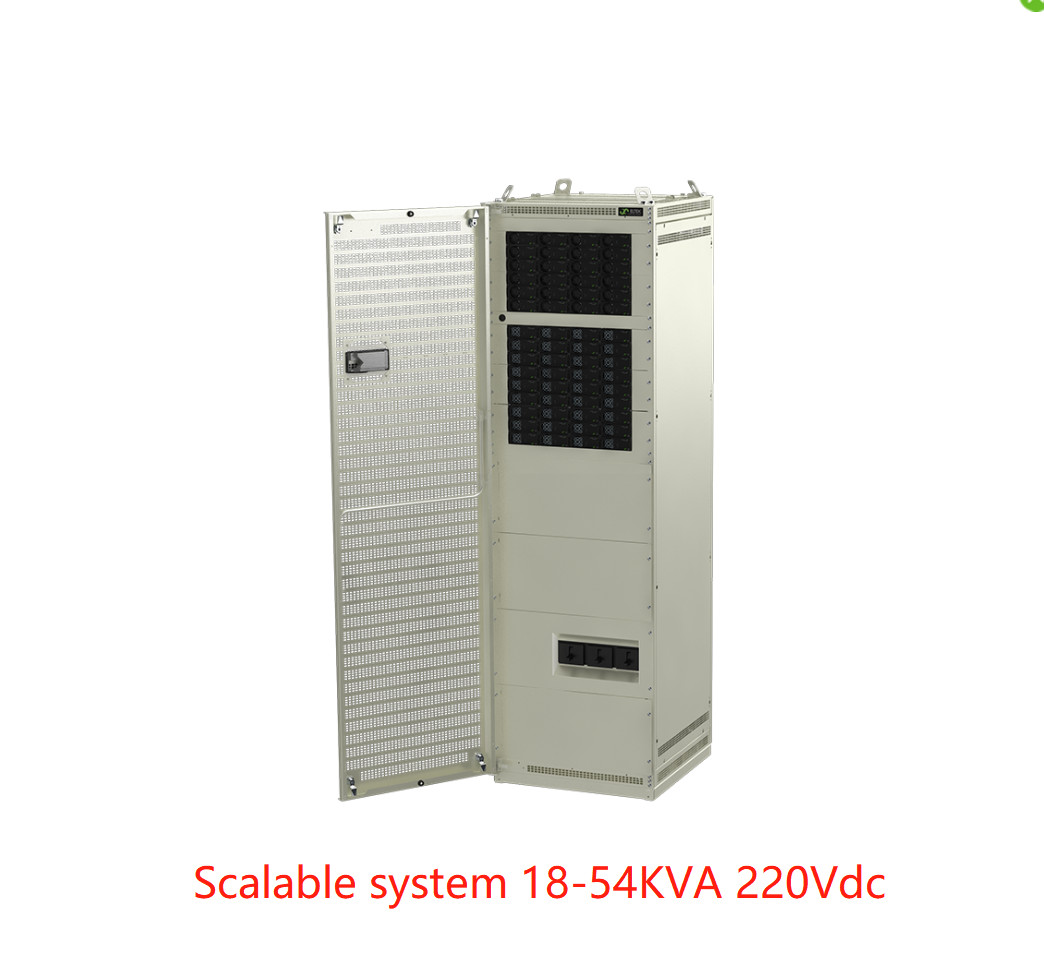

سیستم داخلی Eltek rectiverter، سیستم مقیاس‌پذیر 18-54KVA، توان پشتیبان AC 220Vdc برای 400 VAC یا 230Vac (CIEJ3643.4xxx)
سیستم داخلی Eltek rectiverter، سیستم مقیاس‌پذیر 18-54KVA، توان پشتیبان AC 220Vdc برای 400 VAC یا 230Vac (CIEJ3643.4xxx)
سیستم داخلی Rectiverter مقیاس‌پذیر، توان پشتیبان AC را برای
بارهای 3 فاز 400 VAC یا 1 فاز 230 VAC و توان 220 VDC برای باتری
شارژ و بارهای DC اختیاری فراهم می‌کند. خروجی DC انعطاف‌پذیر را می‌توان تنظیم کرد تا
باتری پشتیبان بزرگ را با زمان حفاظت تا 10 ساعت شارژ مجدد کند.
در ترکیب با ورودی B اختیاری (ورودی AC دوگانه)، نیاز به
یک ATS (سوئیچ انتقال خودکار) سنتی را از بین می‌برد. جایی که سوئیچ از ورودی A به B
، یک عملیات بدون وقفه است و هیچ
اختلالی در بار AC وجود ندارد
.
در ترکیب با ورودی B اختیاری (ورودی AC دوگانه)، نیاز به یک ATS (سوئیچ انتقال خودکار) سنتی را از بین می‌برد. جایی که سوئیچ از ورودی A به B، یک عملیات بدون وقفه است و هیچ اختلالی در بار AC وجود ندارد.
هنگامی که با ورودی AC دوگانه برای استفاده به عنوان یک UPS AC پیکربندی شود، طبق EN 62040-3 به عنوان - VFI SS 111 طبقه بندی می شود.
ویژگی های کلیدی
l ورودی 3 فاز 400 VAC (Y)
l خروجی 3 فاز 400 VAC (Y)
l ورودی/خروجی 220VDC
l حداکثر خروجی AC 54 kVA / 43.2 کیلووات
l حداکثر خروجی DC 43.2 کیلووات
l خروجی AC انبوه محافظت شده
l گزینه A+B (ورودی AC دوگانه)
l گزینه بای پس دستی
l تا 4 رشته باتری
l فناوری انتقال داخلی
l قابلیت اضافه بار 150%، 15S
l جریان قطع سریع 600% 20 میلی‌ثانیه
l قابل اتصال داغ
l کنترلر Smartpack2
l در حالت موازی با یکسوکننده‌های Flatpack2 کار می‌کند
l انطباق جهانی
l فناوری HE ثبت شده
پارامترها:
|
| مدل‌ها / اطلاعات سفارش |
54 kVA + 48 کیلووات ورودی A |
54 kVA + 48 کیلووات ورودی B |
| خانواده محصول |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| داده های خروجی AC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم)1) |
|
400 VAC 3 فاز (Y) / 346-415 VAC |
| فرکانس (حالت اینورتر پیش‌فرض) |
|
50 هرتز (انطباقی) |
| فرکانس (حالت اینورتر قابل تنظیم) |
|
50 هرتز، 60 هرتز یا آخرین همگام‌سازی 50/60 هرتز (انطباقی) |
| حداکثر توان (پیوسته / اضافه بار (<15s) ) |
|
43.2 کیلووات (54 kVA) / 72 kVA |
| حداکثر جریان/فاز (پیوسته / اضافه بار (<15s) ) |
|
78ARMS / 104.4ARMS |
| جریان (حداکثر) قطع سریع/فاز (20ms) |
|
380A (6 x nominal) |
| نگهداری (افت ولتاژ) (قبل از سوئیچینگ به باتری) |
|
> 5 میلی‌ثانیه @ بار 43.2 کیلووات |
| THD |
|
< 1.5 % در بار مقاومتی |
| ویژگی های خروجی |
ماژول: فیوز در L و N، قابل اتصال داغ
ترمینال‌های پیچی جداگانه خروجی AC 100 A MCCB، 70 mm2 برای L1-L3، N & PE
|
| داده های خروجی DC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) |
|
122.5 VDC / 97 - 145 VDC |
| توان (حداکثر @ ورودی اسمی) |
|
43.2 کیلووات 2) |
| جریان (حداکثر @ VOUT ≤ 48 VDC) |
|
400 A 2) |
| زمان نگهداری، حداکثر توان خروجی |
|
>10ms; VOUT > 97 VDC |
| ویژگی های خروجی |
|
ضد اتصال کوتاه، خاموش شدن اضافه ولتاژ
اتصال ورودی/خروجی باتری به پیچ M10
|
| داده های ورودی |
| ولتاژ ورودی برق AC (3 فاز Y) |
|
320-475 VAC, |
| جریان AC/فاز (در ولتاژ خروجی اسمی) (بسته به نوع ماژول) |
92-138 ARMS 4) |
| فرکانس (پیش‌فرض: محدوده همگام‌سازی) |
|
47-53 & 57-63 Hz |
| فرکانس (قابل تنظیم: محدوده همگام‌سازی) |
|
47-53 Hz, 57-63 Hz یا هر دو (انطباقی) |
| ضریب توان / THD |
|
> 0.99 در بار 50% یا بیشتر / < 3.5% |
| ولتاژ DC اسمی / محدوده گسترده (بدون اضافه بار)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| جریان DC (حداکثر) |
|
450 A / 648 A در طول اضافه بار (15s) |
| ویژگی های ورودی |
ماژول: فیوز در L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ
ترمینال‌های پیچی جداگانه ورودی AC 160 A MCCB، 70 mm2 برای L1-L3، N & PE
|
| شکن باتری و بار |
| شکن باتری 2 قطبی |
|
2*MCCB 630 A |
1*MCCB 880 A |
| شکن بار 2 قطبی |
|
- |
1*MCCB 630 A |
| گزینه ها |
| حداکثر توان ورودی B (با FP2 HE، یکسوکننده‌های 2 کیلووات) |
|
48 کیلووات |
| سوئیچ بای پس دستی |
|
2*160 A |
| مشخصات دیگر |
| راندمان |
>96% (حالت برق (AC/AC و AC/DC))، >94% (حالت اینورتر (DC/AC)) |
| کلاس حفاظت |
IP 20 |
|
|
| دمای عملیاتی |
-40 تا +55°C (-40 تا +131°F)، رطوبت 5 - 95% RH بدون تراکم |
| دمای ذخیره سازی |
-40 تا +85°C (-40 تا +185°F)، رطوبت 0 - 99% RH بدون تراکم |
| ابعاد[WxDxH] / وزن |
600 x 600x 2000mm (23.7 x 23.7 x 78.8”) / 300 kg (1100 lbs) |
| استانداردهای طراحی |
| ایمنی الکتریکی |
EN 60950-1, EN 62040-1 ایمنی UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-4/-5
|
|
|
محیط زیست
|
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)
شرایط عملیاتی عادی باید مطابق با بند 4.2 IEC/EN 62040-3:2011 باشد
سایر شرایط عملیاتی مطابق با بند 4.3 IEC 62040-3:2011، باید 2011/65/EU (RoHS) و 2012/19/EU (WEEE) را توصیه کرد.
|
|
1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالایی هستند.
3) 90 - 102 VDC: عملکرد کاهش یافته - بدون تقویت توان و افزایش THD ولتاژ در خروجی AC.
|
2) بار AC اولویت دارد. حداکثر موجود توان و جریان خروجی DC به بار AC لحظه‌ای و ولتاژ ورودی AC بستگی دارد؛ یعنی حداکثر 28.8 کیلووات/260 آمپر در توان AC کامل و ورودی اسمی برای 230VAC.
4) اگر ولتاژ DC به زیر 97 ولت کشیده شود، جریان ورودی ممکن است از این سطح فراتر رود.
|
* کابینت Rectiverter داخلی با تغذیه AC و DC در یک کابینت

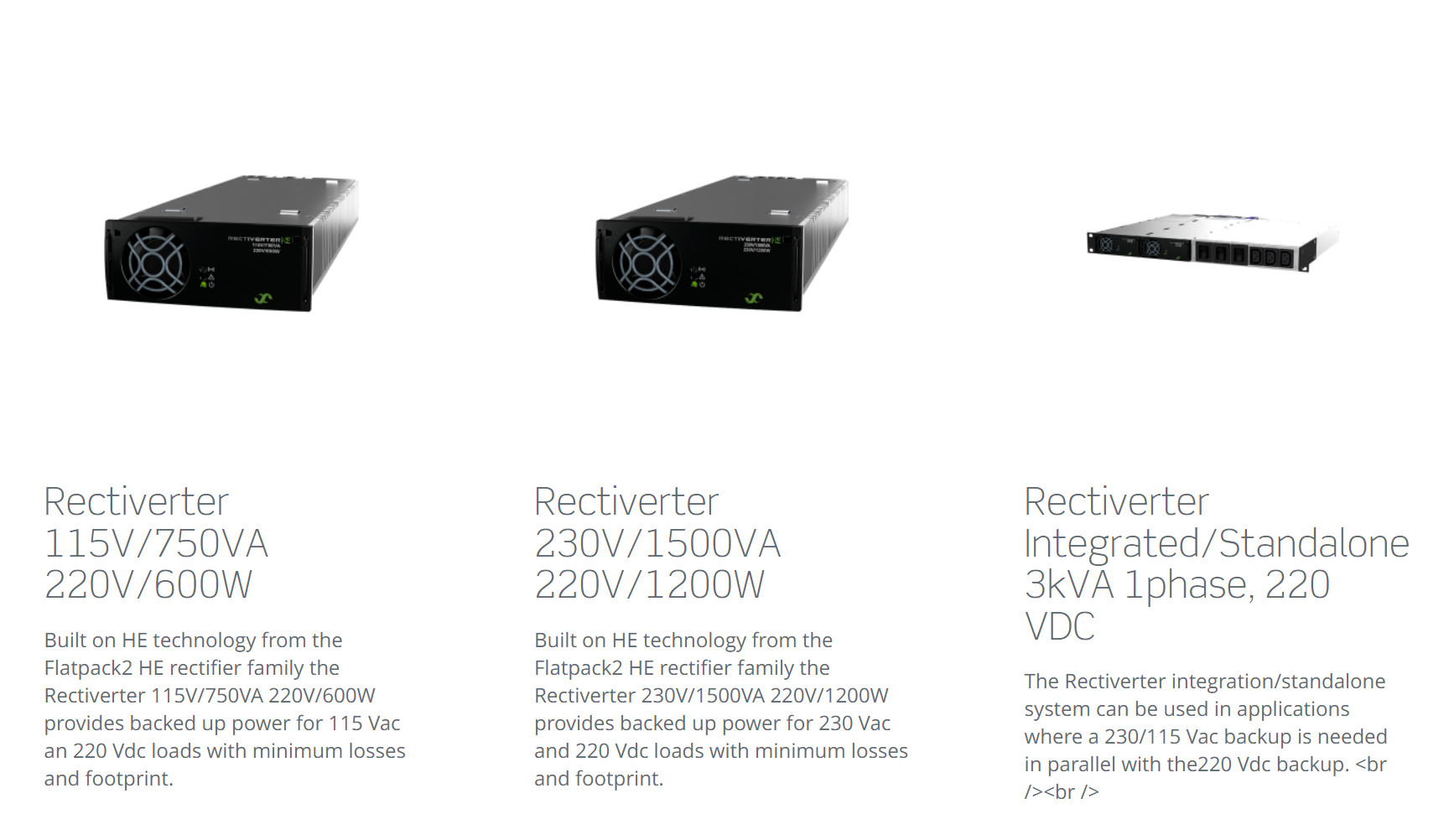

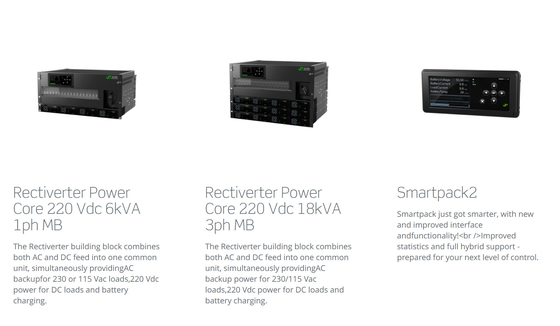

محصولات مرتبط:
