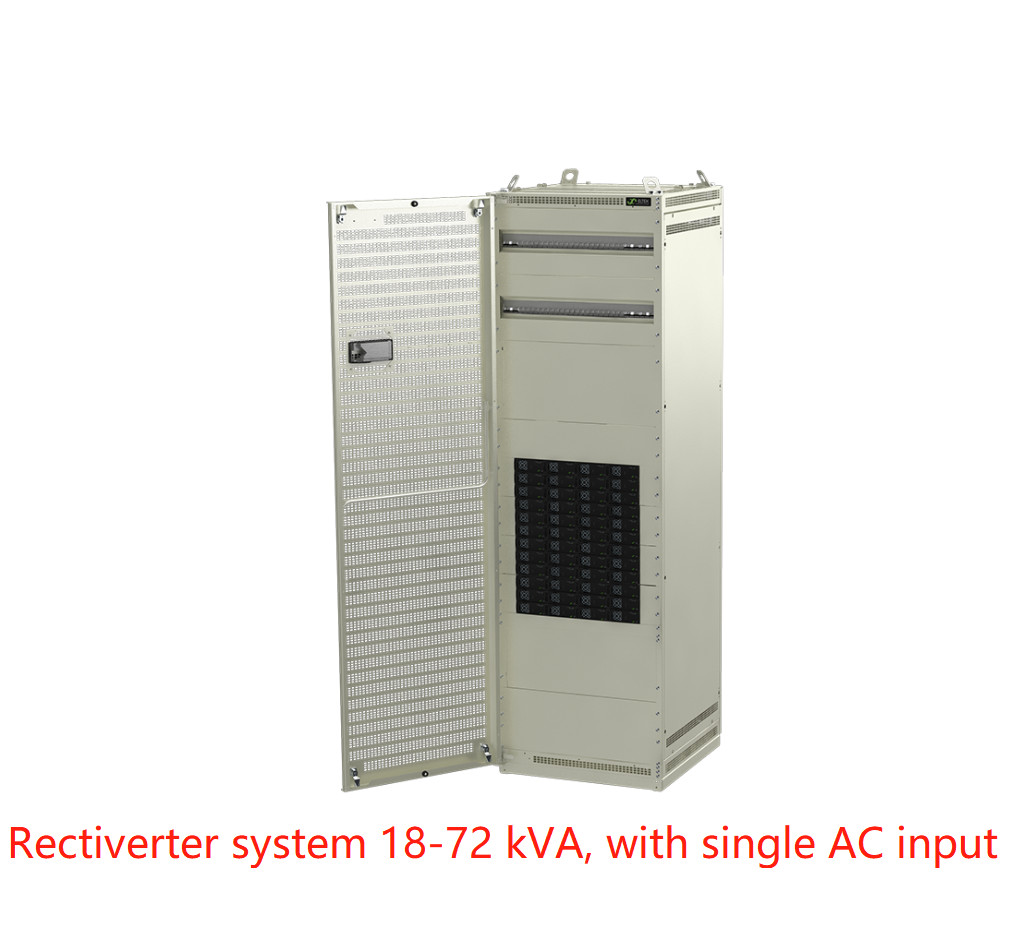

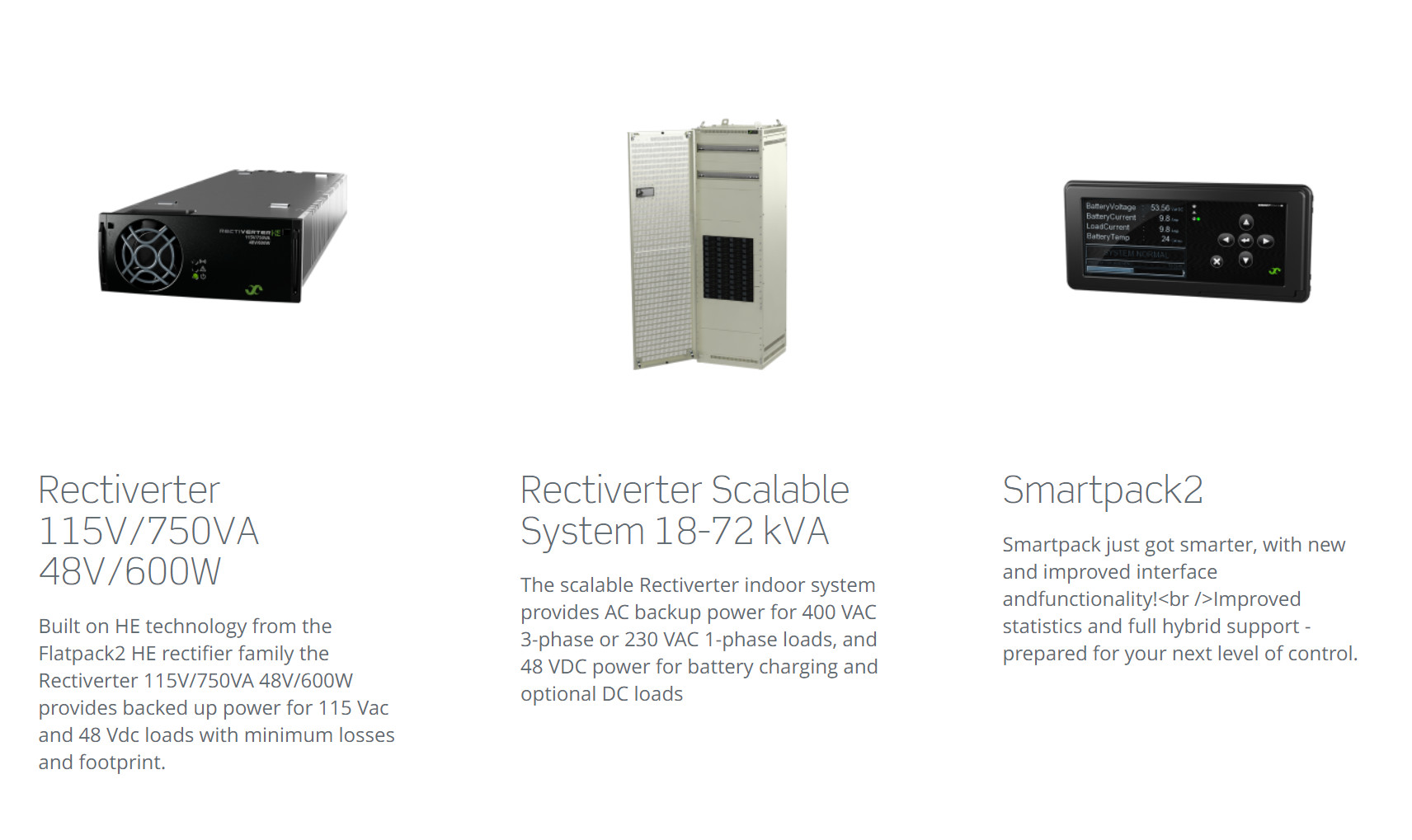

سیستم مقیاس پذیر 18-72 کیلو ولت آمپر، تک ورودی
|
| مدل ها / اطلاعات سفارش |
36 کیلو ولت آمپر |
54 کیلو ولت آمپر |
72 کیلو ولت آمپر |
| خانواده محصولات |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| داده های خروجی AC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 1) |
|
400 VAC 3 فاز (Y) / 346-415 VAC |
| فرکانس (حالت اینورتر پیش فرض) |
|
|
50 هرتز (تطبیقی) |
|
| فرکانس (حالت اینورتر قابل تنظیم) |
|
50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی) |
| حداکثر توان (مداوم / اضافه بار (<15 ثانیه)) |
28،8 کیلو وات (36 کیلو ولت آمپر) / 48 کیلو ولت آمپر |
43,2 کیلو وات (54 کیلو ولت آمپر) / 72 کیلو ولت آمپر |
57,6 کیلو وات (72 کیلو ولت آمپر) / 96 کیلو ولت آمپر |
| حداکثر/فاز فعلی (اضافه بار مداوم (<15 ثانیه)) |
52 اسلحه / 69،6 اسلحه |
78 اسلحه / 104،4 اسلحه |
104 Arms / 139,2 Arms |
| فعلی (حداکثر) سفر/فاز سریع (20 میلی ثانیه) |
256A (6 x اسمی) |
380A (6 x اسمی) |
512A (6 x اسمی) |
| نگه دارید (افت ولتاژ) (قبل از تعویض به باتری) |
|
|
> 5 میلی‌ثانیه @ بار کامل |
|
| THD |
|
|
کمتر از 1.5 درصد در بار مقاومتی |
|
|
ویژگی های خروجی
|
ماژول: فیوز در L و N، قابل اتصال داغ
توزیع AC 1 قطبی یا 3 قطبی (اتصال مستقیم روی MCB یا MCCB)
حداکثر ظرفیت شکن با توجه به حداکثر شکن توصیه شده برای ماژول رکتیورتر
|
| داده های خروجی DC |
| ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) |
|
|
53.5 VDC / 43 - 58 VDC |
|
| توان (حداکثر ورودی اسمی @) |
28,8 کیلو وات 2) |
43,2 کیلو وات 2) |
57,7 کیلو وات 2) |
| جریان (حداکثر @VOUT ≤ 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| زمان نگه داشتن، حداکثر توان خروجی |
|
|
> 10 میلی ثانیه؛VOUT > 41 VDC |
|
| ویژگی های خروجی |
|
ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ |
| داده های ورودی |
| ولتاژ ورودی AC (3 فاز Y) |
|
|
320-475 VAC، |
|
| جریان/فاز AC (بسته به نوع ماژول) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| فرکانس (پیش‌فرض: محدوده همگام‌سازی) |
|
|
47-53 و 57-63 هرتز |
|
| فرکانس (قابل تنظیم: محدوده همگام سازی) |
|
|
47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی) |
| ضریب قدرت / THD |
|
|
> 0.99 در 50٪ بار یا بیشتر / < 3.5٪ |
| ولتاژ DC نامی / دامنه گسترده (بدون اضافه بار) 3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| جریان DC (حداکثر) / در هنگام اضافه بار (15 ثانیه) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| ویژگی های ورودی |
|
ماژول: فیوز در L و N، قابل اتصال داغ، واریستور، قابل اتصال داغ
ترمینال های پیچی انفرادی ورودی AC 120 میلی متر مربع برای L1-L3، N و PE
|
| باتری شکن |
| باتری شکن 1 قطبی |
|
نگهدارنده 2*TPS 2 (800-1600 A) یا 4*TPS 00 (250-600 A) |
| گزینه ها |
| توزیع DC (اتصال مستقیم به قطع کننده) |
1-125 A، قطع کننده MCB 1 قطبی (حداکثر 30 عدد 18 میلی متر، حداکثر 20 عدد 27 میلی متر) |
| توزیع DC (خروجی حجیم) |
|
|
2*600 A (2*TPS 00 نگهدارنده 250-600 A) |
| سوئیچ بای پس دستی |
|
|
2*200 A |
|
| LVBD (1 قطبی) |
|
|
1800 A |
|
| مشخصات دیگر |
| بهره وری |
> 96٪ (حالت اصلی (AC/AC و AC/DC))، > 94٪ (حالت اینورتر (DC/AC)) |
| کلاس حفاظت |
IP 20 |
|
|
|
| ارتباط |
اتصال بالا یا پایین |
|
|
| دمای عملیاتی |
40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم |
| دمای ذخیره سازی |
40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم |
| ابعاد [WxDxH] / وزن |
600 x 600 x 2000 میلی‌متر (23.7 x 23.7 x 78.8 اینچ) / 300 کیلوگرم (1100 پوند) |
|
| استانداردهای طراحی |
| ایمنی الکتریکی |
ایمنی یو پی اس EN 60950-1، EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1، FCC CFR 47 Part 15 EN 61000-6-1 /-2/-3/-4، EN62040-2 |
|
|
محیط
|
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3)
شرایط عملیاتی عادی مطابق با IEC/EN 62040-3:2011 بند 4.1 RoHS (2011/65/EU) و WEEE (2002/96/EC)
|
|
1) محدوده ولتاژ خروجی در کارخانه پیکربندی شده و دارای کلیدهای جداگانه در شاسی بالا
3) 40 - 45 VDC: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در خروجی AC.
|
2) بار AC اولویت دارد.بیشتریندر دسترستوان و جریان خروجی DC به بار AC فوری و ولتاژ ورودی AC بستگی دارد.یعنی حداکثر 800W/16,7A هر ماژول در برق AC کامل و ورودی اسمی برای 230VAC.
4) اگر ولتاژ DC به زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.
|
