سیستم‌های مبدل DC-DC Eltek 380V به 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
سیستم‌های مبدل DC-DC Eltek 380 V به 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

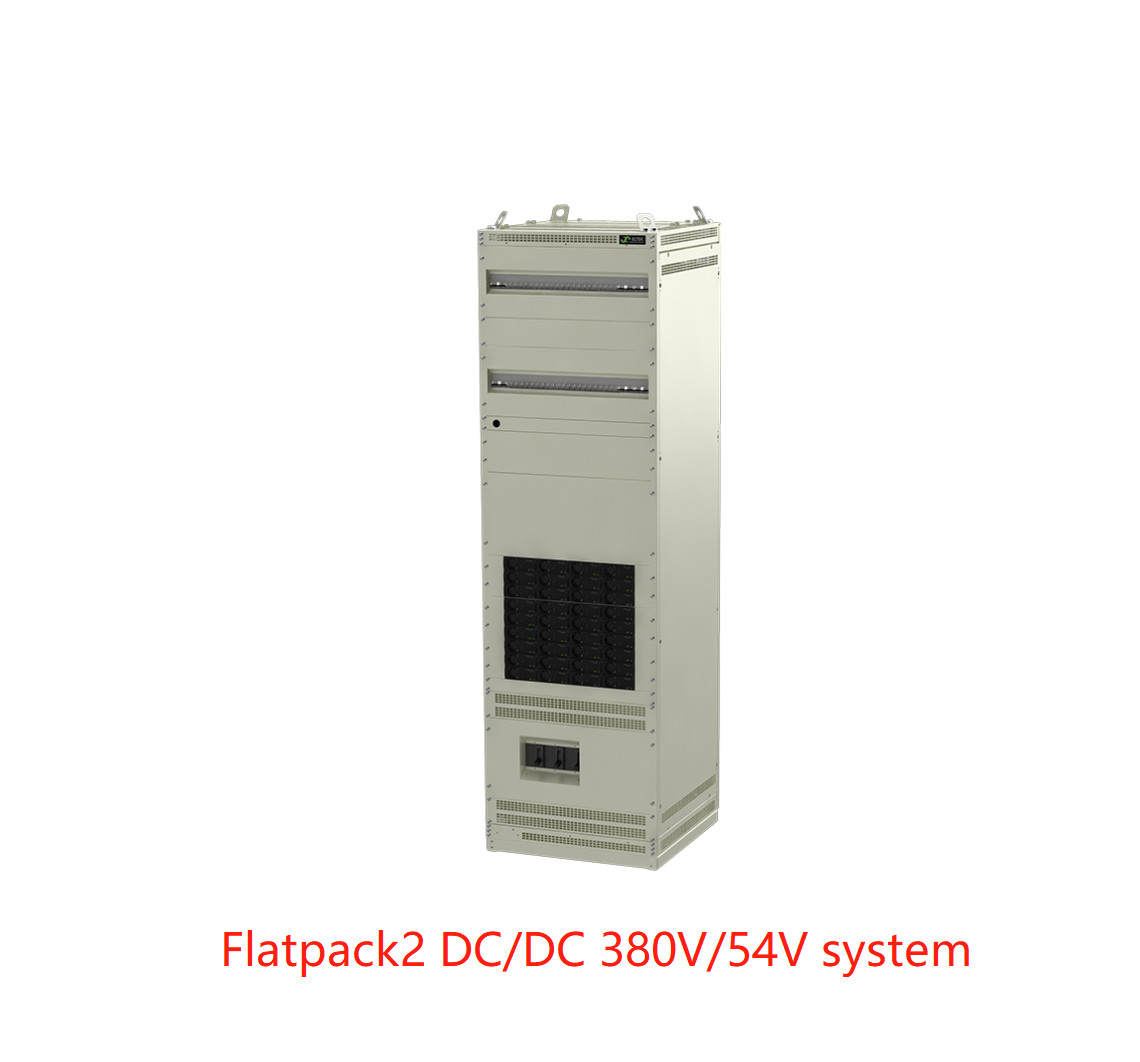

سیستم Flatpack2 DC/DC 380V/54V
استفاده از ماژول Flatpack2 DC/DC 380V/48V 3000W SHE با واحد کنترل و نظارت Smartpack2 غنی از ویژگی‌های Eltek، سایت‌ها را قادر می‌سازد تا از استفاده از 380 Vdc به عنوان ولتاژ انتقال بهره‌مند شوند.
چه برای جایگزینی رقابتی برای UPSهای سنتی در مراکز داده و چه برای نیروگاه‌های مرکزی در توسعه سایت‌های مخابراتی.
با ادغام ماژول‌های مبدل با راندمان فوق‌العاده بالا و پیشرفته با واحد نظارت و کنترل Smartpack2 غنی از ویژگی‌های Eltek، سیستم قدرت Flatpack2 DC/DC 380V/54V با عملکرد بالا، ولتاژ باس 380 Vdc را به 54 Vdc تنظیم شده با راندمان ماژول 98.2٪ تبدیل می‌کند.
ویژگی‌های کلیدی
l حفاظت ورودی
l تطبیق‌پذیری
l مقیاس‌پذیری
l ماژولار - ساخت با رشد بار شما
l راندمان فوق‌العاده بالا (SHE)
l کنترلر Smartpack2
l قابلیت اتصال داغ
l خروجی قابل تنظیم 50-55 Vdc
l فناوری SHE ثبت شده
کاربردها
مخابرات
• توسعه دفاتر مرکزی مخابرات
• ارتقاء سایت‌های پرقدرت
مراکز داده
• تبدیل از 380 VDC (260-400 VDC) به 50-55 VDC
• امکانات Colocation
• جایگزینی UPS+VDC
پارامترها:
|
| مدل |
سیستم 36 کیلووات |
سیستم 72 کیلووات |
سیستم 108 کیلووات |
| شماره قطعه |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| داده‌های ورودی |
| ولتاژ (محدوده عملکرد) |
260 - 400 VDC |
| حداکثر جریان |
147.6 A |
295.2 A (2x 147.6 A) |
442.8 A (3x 147.6 A) |
| حفاظت (سطح ماژول) |
فیوز، خاموش شدن زمانی که VIN خارج از محدوده است |
| حفاظت (سطح کابینت) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| داده‌های خروجی |
| ولتاژ (پیش‌فرض) |
54.5 VDC |
| ولتاژ (محدوده قابل تنظیم) |
50 - 55 VDC |
| حداکثر توان، ورودی اسمی |
36 کیلووات |
72 کیلووات |
108 کیلووات |
| حداکثر جریان، @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| اشتراک جریان |
±5٪ از حداکثر جریان از 10 تا 100٪ بار |
| تنظیم ولتاژ استاتیک |
±0.5٪ از 0 تا 100٪ بار و ورودی اسمی |
| تنظیم ولتاژ دینامیکی |
±5.0٪ برای تغییر بار 10-90٪ یا 90-10٪، زمان تنظیم< 50 میلی‌ثانیه |
| خروجی‌های DC |
تا 2x 30 راه ≤63 A MCB تا 2x 20 راه ≤125 A MCB |
| حفاظت |
خاموش شدن اضافه ولتاژ؛ ضد اتصال کوتاه؛ دمای بالا؛ محدود کردن جریان هجومی اتصال داغ؛ OR-ing FET |
| اطلاعات اضافی |
به برگه اطلاعات Flatpack2 DCDC 380V 48V 3000W SHE مراجعه کنید |
| کنترل و نظارت |
| واحد نظارت |
Smartpack2 |
| عملکرد محلی |
نمایشگر و کلیدها، رابط وب از طریق مرورگر استاندارد |
| عملکرد از راه دور |
رابط وب؛ MODBUS؛ پروتکل SNMP و ایمیل |
|
آلارم‌ها
|
آلارم‌های ولتاژ خروجی کم و زیاد (سطوح جزئی و اصلی)، آلارم خطای زمین، آلارم دما، آلارم قطعی برق، آلارم قطع مدار شکن بار و موارد دیگر. |
| اطلاعات اضافی |
به برگه اطلاعات Smartpack2 مراجعه کنید |
| مشخصات دیگر |
| راندمان اوج |
98.2٪ |
|
ایزولاسیون
|
4.2 kVDC – ورودی و خروجی
2.2 kVDC – زمین ورودی
0.5 kVDC – زمین خروجی
|
| دمای عملکرد |
-20 تا +45 درجه سانتی‌گراد (-4 تا +113 درجه فارنهایت) کاهش توان ممکن است بالای 40 درجه سانتی‌گراد (104 درجه فارنهایت) |
| دمای ذخیره‌سازی |
-40 تا +85 درجه سانتی‌گراد (-40 تا +185 درجه فارنهایت) |
| رطوبت |
5 – 95٪ RH، غیر متراکم |
| ابعاد [WxHxD] |
600 x 2000 x 600 میلی‌متر (23.62 x 78.74 x 23.62 اینچ) |
| استانداردهای طراحی |
| ایمنی الکتریکی |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
محیط زیست
|
تست شده مطابق با:
ETSI EN 300 019-2-1 v2.2.1: 2014 (کلاس 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (کلاس 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE)
شرایط عملکرد عادی طبق IEC/EN 62040-5-3:2016 بند 4.2، سایر شرایط عملکرد طبق بند 4.3 باید اعلام شود.
|
| 1) نماهای کابینت بدون در نشان داده شده است. |
