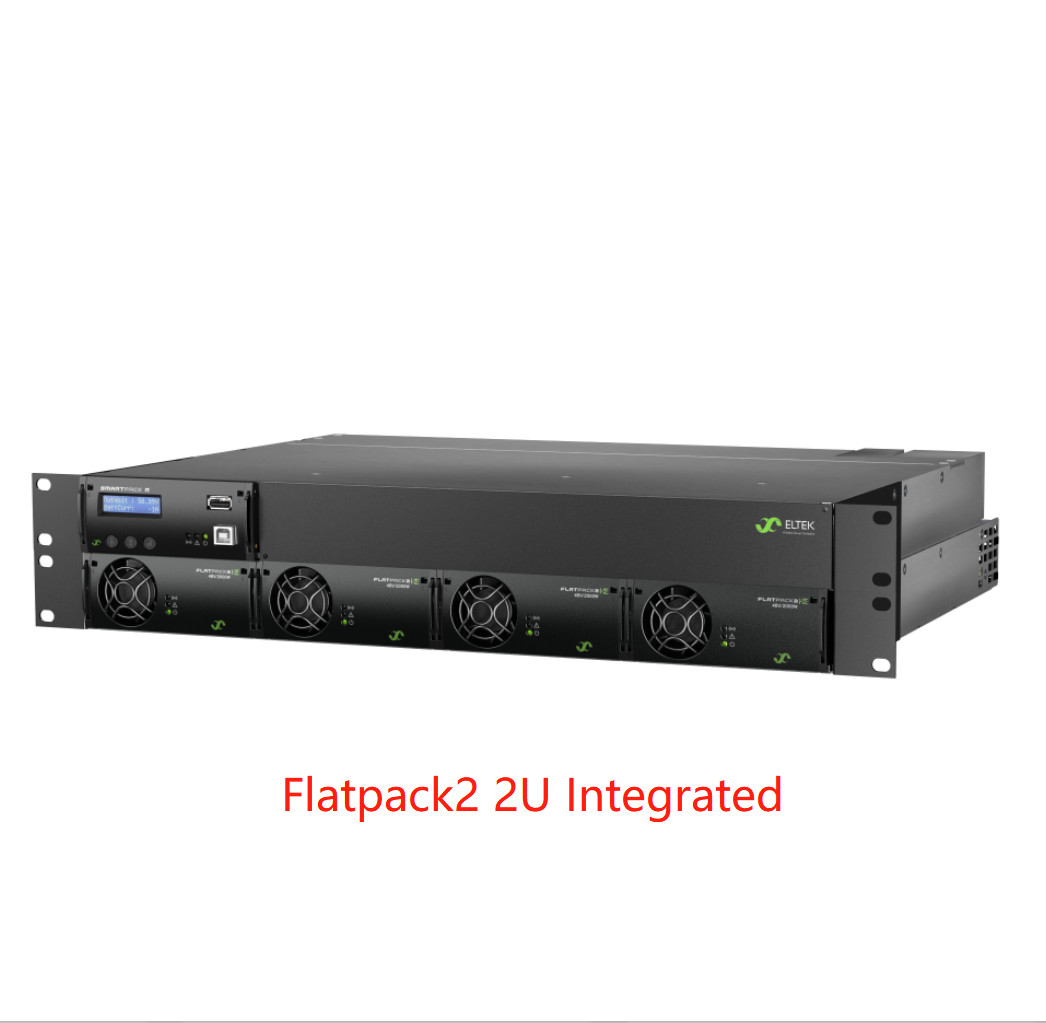

سیستم های یکپارچه Eltek Flatpack2 2U با بار توزیع 32A / 60A با کنترلر Smartpack (CTO20402.xxxx)
سیستم های یکپارچه Eltek Flatpack2 2U با بار توزیع 32A / 60A با کنترلر Smartpack (CTO20402.xxxx)
Flatpack2 2U Integrated به طور خاص برای پاسخگویی به تقاضا برای تراکم و تراکم بالاتر طراحی شده است
راه حل های قدرت فشرده تر
این مناسب برای برنامه های کاربردی نیاز به قابل گسترش، به راحتی قابل تعمیر است
و منبع تغذیه قابل اعتماد، متناسب با حداقل فضا
ویژگی های کلیدی
· سیستم کامل
· کنترلر SMARTPACK R
· کنترل پیشرفته و
مانیتورینگ از طریق اترنت
بندر
USB یک میزبان برای Plug-IN وارد کنید
دستگاه‌ها (مثلاً WIFI؛ درایوهای فلش)
· USB TYPE B برای کنترل
· راندمان فوق العاده بالا
یکسو کننده ها
· ماژول های HOT PLUGGable
· 2X موقعیت قطع کننده باتری
· LVBD (اختیاری)
· 6X LOAD MCB توزیع
· LVLD (اختیاری)
· ارتفاع 2U
· تاییدیه های جهانی
اطلاعات فنی:
| |
|
|
|
|
|
|
|
|
| مدل |
32A توزیع |
|
توزیع 60A |
|
|
شماره قطعه
(سیستم قدرت مخابراتی پیکربندی شده)
|
CTO20402.nnnn |
|
|
CTO20402.nnnn |
|
| |
|
|
|
|
|
|
| داده های ورودی |
| ولتاژ (محدوده) |
85-300 VAC (ماژول HE) 85-264 VAC (ماژول SHE) |
|
|
|
|
| فرکانس |
45-66 هرتز |
|
|
|
|
|
| پیکربندی اصلی |
فردی 1)، 1p230VAC TN، 3p400VAC TN، 1p230VAC IT یا 3p230VAC IT |
| ارتباط |
اتصال عقب در کانکتورهای Faston (6.3 میلی متر) 1) یا بلوک های ترمینال، حداکثر 16 میلی متر مربع |
| داده های خروجی |
| ولتاژ |
-48 VDC |
|
|
|
|
|
| فعلی (حداکثر) |
150 A |
|
|
|
|
|
| توزیع باتری |
|
| تعداد قطع کننده های باتری |
2 برابر |
|
|
|
|
|
| رتبه بندی باتری شکن |
100 A (حداکثر) |
|
|
|
|
| LVBD |
150 A (اختیاری) |
|
|
|
|
|
| ارتباط |
اتصال عقب در M6 Studs |
|
|
|
|
| توزیع بار |
|
| تعداد MCB های بار |
6 برابر |
|
|
6 برابر |
|
|
| بارگذاری رتبه MCB |
2-32 A |
|
|
2-60 A |
|
|
| LVLD |
150 A (اختیاری) |
|
|
150 A (اختیاری) |
|
| ارتباط |
اتصال عقب در بلوک های ترمینال، حداکثر 4 میلی متر مربع |
اتصال عقب در بلوک های ترمینال، حداکثر 10 میلی متر مربع |
| کنترل و نظارت |
|
| واحد کنترل و مانیتورینگ |
Smartpack R 3) |
|
|
|
|
|
| ورودی ها |
6 عدد ورودی دیجیتال (برای نظارت بر تجهیزات خارجی) |
|
| خروجی ها |
6x رله آلارم |
|
|
|
|
|
| ارتباط |
اتصال سیستم عقب در پایانه ها، حداکثر 2.5 میلی متر مربع |
|
| سایر مشخصات |
|
| تابش |
3.0 kVAC - ورودی و خروجی
1.5 کیلو ولت ولت - زمین ورودی
0.5 kVDC - زمین خروجی
|
|
|
|
|
| دمای عملیاتی |
-40 تا +65 درجه سانتی گراد [-40 تا +145 درجه فارنهایت] |
|
|
|
|
| دمای ذخیره سازی |
-40 تا +85 درجه سانتی گراد [40- تا 185+ درجه فارنهایت] |
|
|
|
|
| ابعاد (W x D x H) 4) |
482 x 370 x 89 mm [19 x 14.9 x 3.5 اینچ] |
|
|
| وزن (به استثنای ماژول ها) |
5 کیلوگرم [11 پوند] |
|
|
|
|
|
| استانداردهای طراحی |
|
| ایمنی برق |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| محیط |
ETSI EN 300 019-2-1 (کلاس 1.2) /-2 (کلاس 2.3) /-3 (کلاس 3.2)
ETSI EN 300 132-2
شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-5-3:2016.سایر شرایط عملیاتی مطابق با IEC 62040-5-3:2016 بند 4.3، باید توصیه شود
|
|
1) هنگامی که سیستم بدون گزینه دستگاه SPD پیکربندی شده است

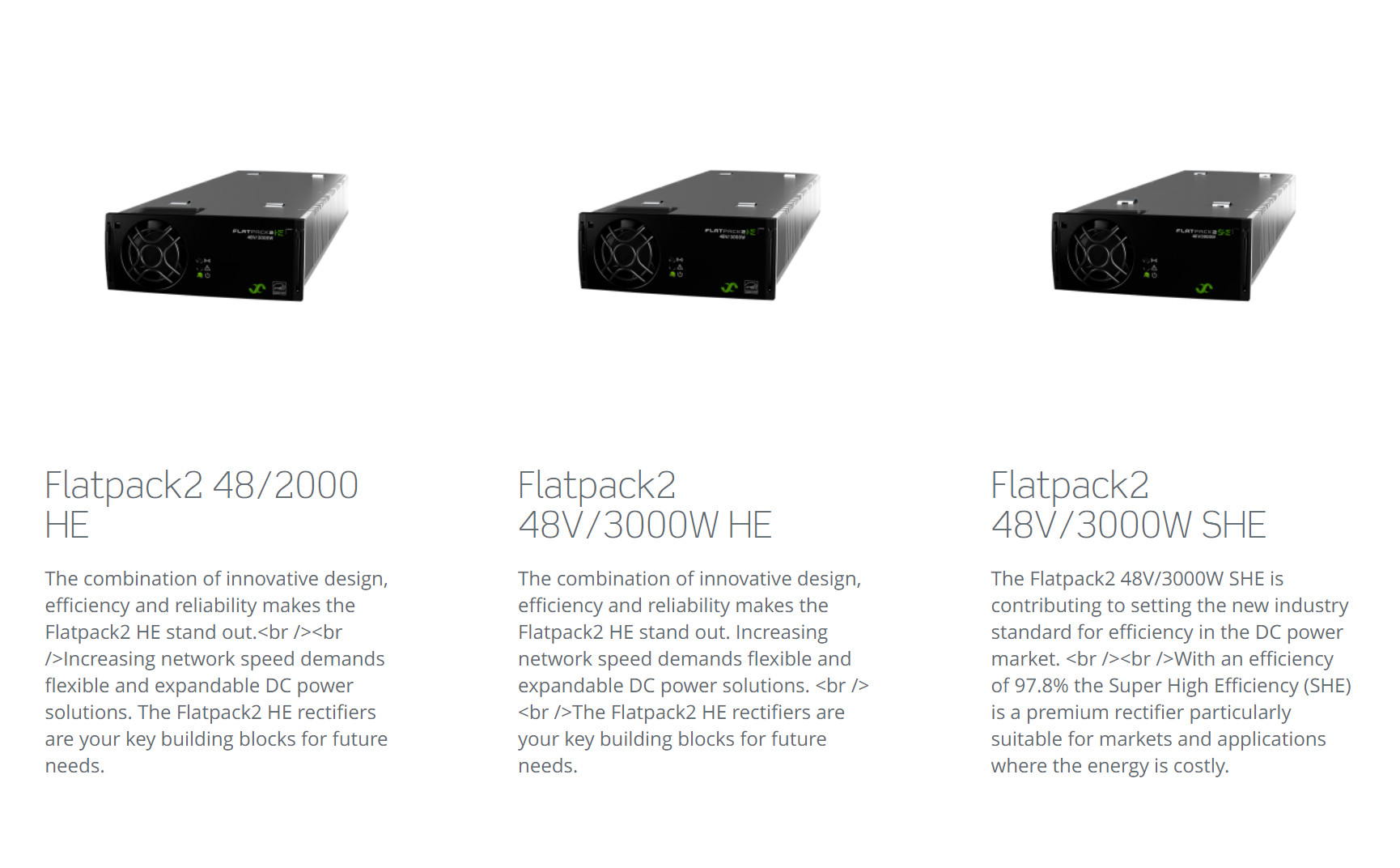

2) برای جزئیات بیشتر به صفحه داده یکسو کننده Flatpack 2 مراجعه کنید
|
3) برای جزئیات بیشتر به صفحه داده Smartpack R مراجعه کنید
4) حداقل عمق کابینت توصیه شده 400 میلی متر [15.7 اینچ] است.
|
