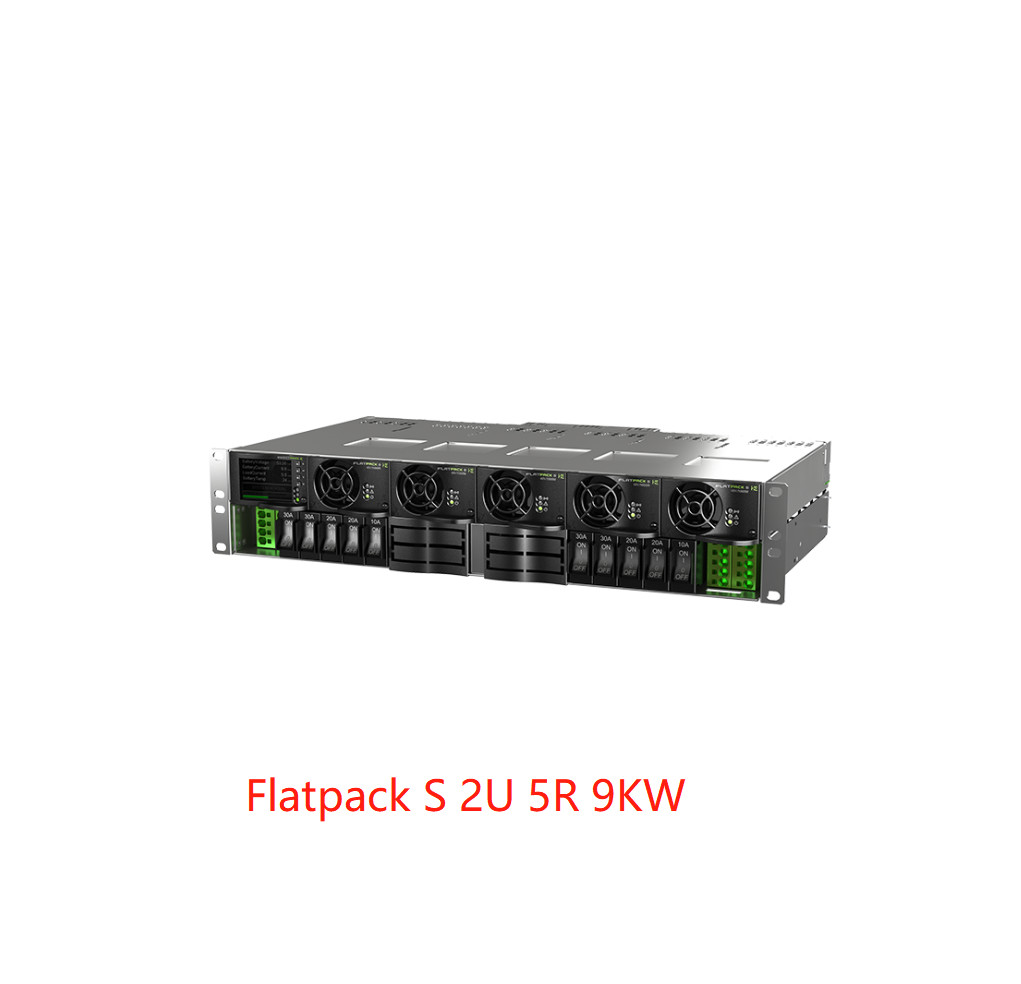

Eltek Flatpack S 2U ارتفاع 9KW با Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
Flatpack S 2U
این سیستم متراکم توان کوچک صرفاً مبتنی بر قطع کننده ها و یکسو کننده های قابل اتصال است و می تواند به راحتی برای برنامه مورد نیاز شما، حتی در میدان، پیکربندی شود.ترکیبی از یکسو کننده Flatpack S HE و کنترلر Smartpack S عملکرد ایمن، قابل اعتماد و سازگار با محیط زیست را تضمین می کند.
عمق کم آن را برای اکثر کابینت ها مناسب و به عنوان یک واحد جایگزین عالی می کند.و از آنجایی که همه اینها بر اساس فناوری اثبات شده Eltek است، خانواده Flatpack S کلیدی برای نیازهای آینده است.
ویژگی های کلیدی
l سیستم کامل
l کنترلر SmartpackS
l یکسو کننده های با راندمان بالا
l توزیع باتری
l توزیع بار
l 270 میلی متر عمق سیستم
l 2U ارتفاع
l یکسو کننده های قابل اتصال داغ
l کنترلر قابل اتصال داغ
l کنترل و نظارت پیشرفته از طریق پورت اترنت
l 4 موقعیت شکن بزرگ برای باتری و بار
توزیع l 10 x 30AMCB
l اتصال جلویی فشاری
LVBD
LVLD (اختیاری)
مولفه های :
| |
|
|
|
|
|
|
| |
مدل |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
|
|
|
شماره قطعه
(سیستم قدرت مخابراتی پیکربندی شده)
|
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| |
داده های ورودی |
| |
ولتاژ (محدوده) |
85 تا 305 VAC (45-66 هرتز) / 85 تا 250 VDC |
|
|
| حداکثر جریان |
21 اسلحه |
|
|
|
|
| پیکربندی اصلی |
3 برابر تک فاز |
|
|
|
|
| ارتباط |
اتصال عقب در کانکتورهای Faston (6.3 میلی متر) |
|
| |
داده های خروجی |
| |
ولتاژ اسمی |
-48 VDC |
|
|
|
|
| حداکثر جریان CE |
150 ADC |
|
|
|
|
| حداکثر جریان UR (UL شناسایی شده) |
100 ADC |
|
|
|
|
| |
توزیع باتری |
| |
LVBD |
پیش فرض |
|
|
|
|
| بریکرهای پلاگین (حداکثر امتیاز) |
2×80 A |
2×80 A |
4×80 A |
| ارتباط |
اتصال عقب در M6 Studs، حداکثر 25 میلی متر مربع |
|
|
| |
توزیع بار |
| |
LVLD (روی بریکرهای بزرگ) |
n/a |
پیش فرض |
n/a |
| بریکرهای پلاگین بزرگ (حداکثر امتیاز) |
2×80 A |
2×80 A |
n/a |
| قطع کننده های بزرگ اتصال |
اتصال عقب در M6 Studs، حداکثر 25 میلی متر مربع |
|
|
| پلاگین بریکر کوچک (حداکثر امتیاز) |
10 x 30 A 1) |
|
|
|
|
| اتصال شکن های پلاگین کوچک |
اتصال جلو پایانه های فشاری، حداکثر 6 میلی متر مربع |
|
| کنترل و نظارت |
|
|
|
| Smartpack S |
6x ورودی / خروجی و اترنت 2) |
|
|
| |
سایر مشخصات |
|
|
|
| |
ابعاد (W / H / D) |
19 اینچ / 2U / 270 میلی متر (شامل پوشش ترمینال عقب) 3) |
|
|
| وزن (بدون کنترلر، یکسو کننده و شکن) |
6.3 کیلوگرم [13.88 پوند] |
|
|
|
|
| نصب |
پایه فلاش 19 اینچی |
|
|
|
|
| کد گذاری (جلوگیری از اختلاط ولتاژهای خروجی) |
کدگذاری شده برای Flatpack S 48 V / 1000 W & 1800 W |
|
| استانداردهای طراحی |
|
|
|
| ایمنی الکتریکی |
UL60950-1 / EN60950-1 |
|
|
|
| EMC |
ETSI EN 300 386 v1.6.1
EN 61000-6-1 (صنایع سبک ایمنی) EN 61000-6-2 (صنعت ایمنی)
EN 61000-6-3 + A1 (صنایع سبک انتشار)
EN 61000-6-4 + A1 (صنعت انتشار)
|
|
|
|
|
| محیط |
ETS 300 019-2-1 کلاس 1.2
ETS 300 019-2-2 کلاس 2.3
ETS 300 019-2-3 کلاس 3.2
شرایط عملیاتی عادی طبق بند 4.2 IEC 62040-5-3:2016.سایر شرایط عملیاتی مطابق با IEC 62040-5-3:2016 بند 4.3، باید توصیه شود
|
|
|
|
1) هر شاخه شکن (5 x قاب شکن B) دارای حداکثر 80 A در مجموع
2) برگه داده Smartpack S را ببینید
3) فضای 30 میلی متری در جلو و پشت سیستم برای جریان مناسب هوا مورد نیاز است
|
|
|

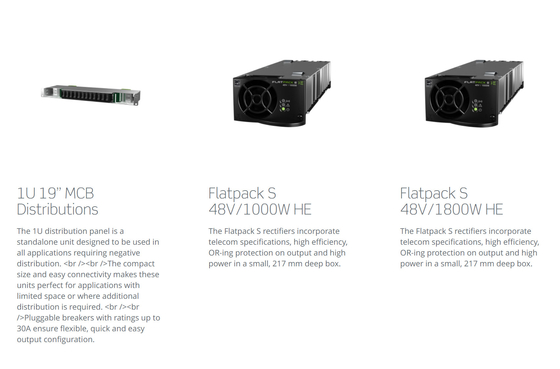

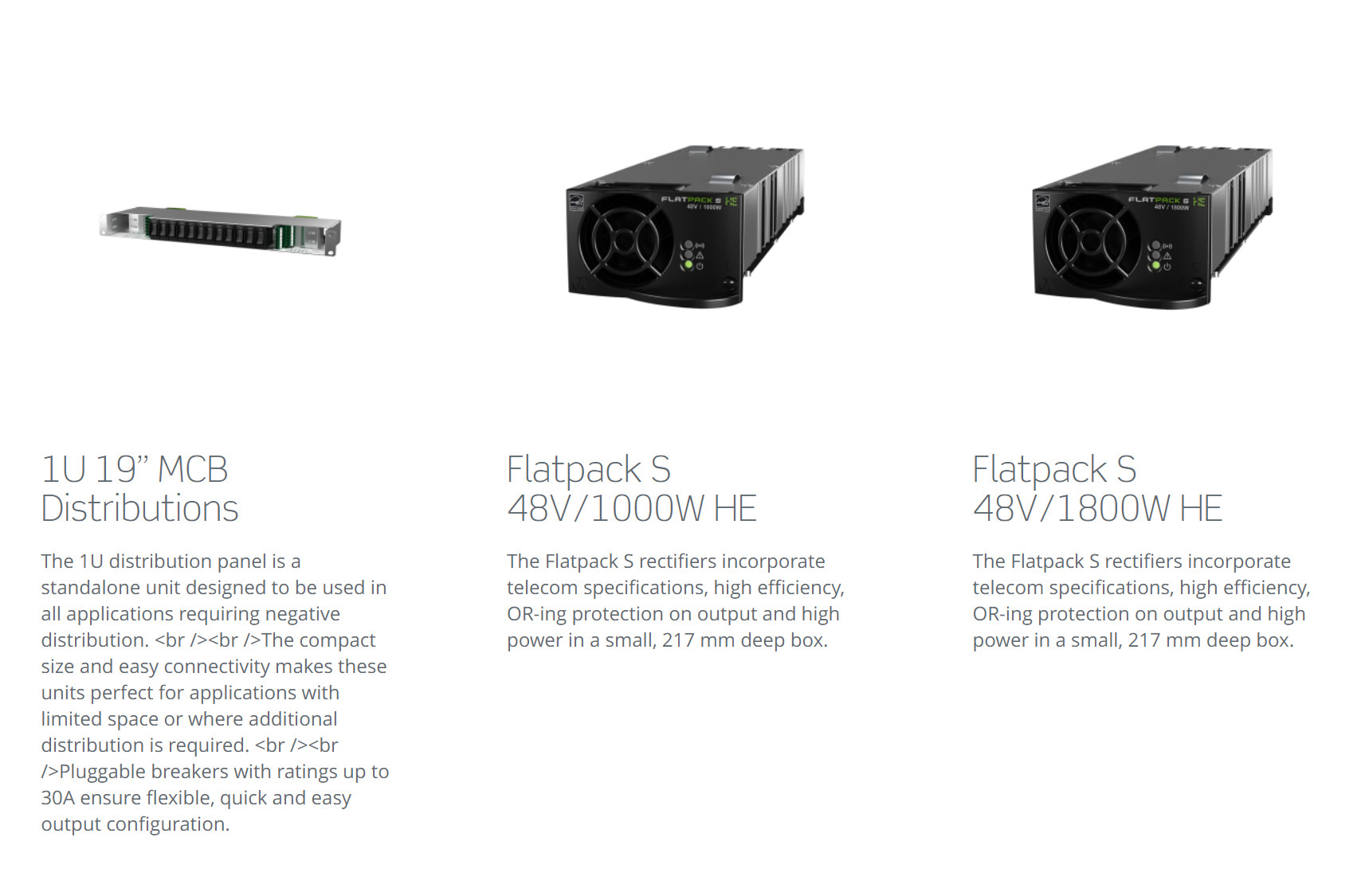

محصولات مرتبط:
