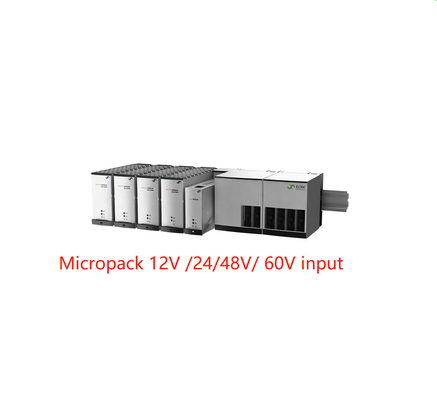

Eltek Micropack سیستم کوچک 120W-1000W 12V 24V 48V گزینه های با کنترل کننده فشرده (241120.911 2 41120.920 241120.901)
Eltek Micropack سیستم کوچک 120W-1000W 12V 24V 48V گزینه های با کنترل کننده فشرده (241120.911 241120.920 241120.901)

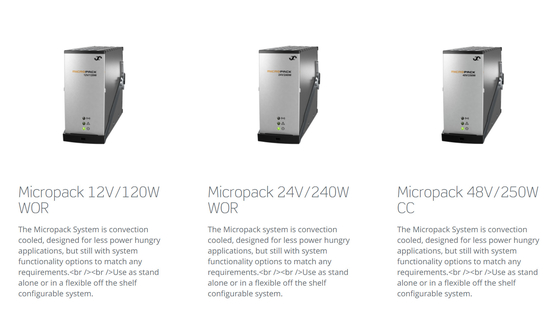

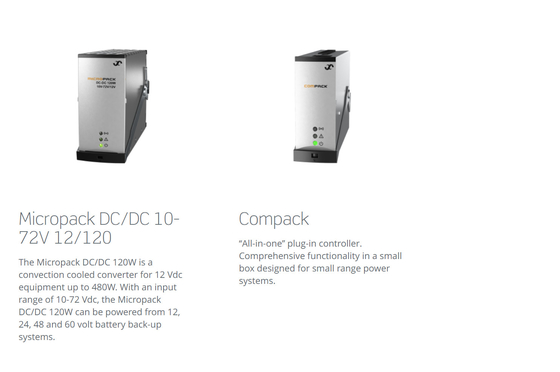

سیستم میکروپاک
سیستم مایکروپاک خنک کننده کنوکشن است، طراحی شده برای کاربردهای کم انرژی، اما هنوز هم با گزینه های عملکردی سیستم برای مطابقت با هر گونه نیاز.استفاده به صورت مستقل یا در یک سیستم انعطاف پذیر قابل تنظیم در قفسه.
سیستم برق مایکروپاک شبکه شما را یک قدم بیشتر گسترش می دهد. با محدوده های بارگیری معمولا بین 120 و 1000 و در گزینه های 12 و 24 و 48 واین سیستم برای کاربردهای متنوعی مناسب است.
ویژگی های اصلی
- فشرده و کم عمق (149 میلی متر)
- داین ریل نصب شده
- قابل تنظیم در محل
- تحویل خارج از قفسه
- گزینه ی مستقل (با رله هشدار)
- دستگاه های قطع کننده پلاگین یا تولید عمده
- ورودی AC/DC 85 و 300 ولت را پذیرفته است
- 12نسخه های خروجی 24 تا 30 و 48 ولت
- اترنت برای نظارت و کنترل از راه دور و محلی از طریق مرورگر WEB
- پروتکل SNMP با TRAP، SET و GET بر روی اترنت. ایمیل هشدار TRAP
- 3 خروجی رله قابل برنامه ریزی دیجیتال 3 ورودی قابل برنامه ریزی چند منظوره
پارامترها:
|
| مدل |
باطري ها |
مواد غذایی انبوه |
LVD خوراک عمده |
محموله هاي مختلف |
| شماره بخش |
241120.915 |
241120.911 |
241120.912 /914 |
241120.920 |
| داده های خروجی |
|
پشتیبانی ولتاژ سیستم
اتصالات خروجی انبوه بدون محافظت
اتصالات خروجی بار محافظت شده (MCB قطب تک قابل وصل در منفی)
اتصال به شبکه بار (241120.920)
اتصالات خروجی باتری بدون محافظت (شنت و LVBD در حالت مثبت)
اتصالات خروجی باتری محافظت شده (MCB تک قطبی، شنت و LVBD در منفی)
حفاظت از خروجی در دستگاه های اصلاح کننده / تبدیل کننده
|
-24 ولت -48 ولتدی سی±12 ±48 ولتدی سی+12 / +24 +48 ولتدی سی-12 ولت -48 ولتدی سی
- 1 (حداکثر 10 میلی متر)2) 1 (حداکثر 10 میلی متر2) -
- - - 4 × 2 - 15 A
(حداکثر 4 میلی متر)2)
• • •
- - 12 -
(حداکثر 10 میلی متر)
2 x حداکثر 30 A
(حداکثر 10 میلی متر)2) - - -
مسدود کردن FET یا فیوز OR، مدار کوتاه و حفاظت از دمای بالا
|
| مشخصات دیگر |
|
CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD
2 × شکست فیوز
1 × شنت جریان 26 میلی متر [1.0 ].
110 گرم
|
CAN (1 x RJ45) 1 x LVD
دو بار شکست فیوز یک بار شکست زمین
۶۶ میلی متر [۲٫۶]
250 گرم
|
-
۷۳ میلی متر [۲٫۹]
165 گرم
|
| ترمینال های اتصال سیستم کنترل |
|
|
عرض گسترش
|
۶۶ میلی متر [۲٫۶]
|
| وزن |
۲۷۰ گرم |
|
|
| مدل |
تنها ایستادن 2-pos 4-pos DC/DC 1-pos |
| شماره بخش |
241120.900 241120.901 241120.902 241120.905 |
| اطلاعات ورودی |
| حداکثر ولتاژ |
300 VAC/DC 72 VDC |
| حداکثر جریان |
2 A 7 A 7 A 15 A |
| اتصال، ترمینال پیچ حداکثر 2.5mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| حفاظت |
فیوز های فردی در ماژول های قدرت Micropack |
| کدگذاری (از مخلوط شدن ولتاژ خروجی جلوگیری می کند) |
بله، و فقط اصلاح کننده ها مناسب Y، فقط DC / DC مناسب |
| داده های خروجی |
| ولتاژ |
12 ولتدی سی، 24 ولتدی سی، 30 ولتدی سیو 48 ولتدی سی |
| حداکثر جریان |
10 A 20 A 40 A 12 A |
| اتصال، ترمینال پیچ حداکثر 2.5mm2 |
2 × VOUT+ / VOUT ◄ - - 2 × VOUT + / VOUT ◄ |
| اتصال به پایه های 241120.91x |
- • • - |
| حفاظت از خروجی در دستگاه های اصلاح کننده |
مسدود کردن FET یا فیوز OR، مدار کوتاه و حفاظت از دمای بالا |
| مشخصات دیگر |
| خروجی رله هشدار ماژول، حداکثر 1mm2 |
• - - • |
| اتصالات CAN |
- / • (((3 پین)1)• (2 سیم) • (2 سیم) - / • (((3 پین)1)
) )
|
| عرض |
44 میلیمتر [1.7 ]. 142 میلیمتر [5.6 ]. 231 میلیمتر [6.1 ]. 44 میلیمتر [1.7 ]. |
| وزن |
۷۰ گرم ۱۶۰ گرم ۲۵۰ گرم ۷۸ گرم |
|
| مدل |
فیلتر دریایی DIN ریل |
| شماره بخش |
241120.930 |
| مشخصات دیگر |
| رتبه بندی اصلی / اتصال |
85 تا 300 ولتAC/DC، 0 - 12.5 A / L- N (DC + /-) + PE: 2.5mm2ترمینال های پیچ |
| ابعاد / وزن |
35 x 99 x 114.5 میلی متر [1.4 x 4.1 x 4.7] / 328 گرم [0.72 پوند] |
|
| تمام مدل ها |
| مشخصات دیگر |
| مواد پوشش |
پلاستیک با درجه V0 و آلومینیوم |
| درجه حرارت |
عملکرد: -40 تا +65 °C (-40 تا +149 °F) ، ذخیره سازی: -40 تا +85 °C (-40 تا +185 °F) |
| نصب |
ریل DIN 35 میلی متری |
| ابعاد (H x D) |
89 میلی متر (2 واحد)2)x حداکثر 150mm (شامل ریل DIN) mm [3.5 x 5.9 ️] |
| استانداردهای طراحی |
| ایمنی برق |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 بخش 15B بخش 109: 2010، ETSI EN 300 386 v2.1.1: 2016
|
| هارمونیک های اصلی |
استاندارد EN 61000-3-2:2019 |
|
محیط زیست
|
ETSI EN 300 019: 2-1 (طبقه 1.2) و 2-2 (طبقه 2.3) EU 2015/863 (RoHS) و 2012/19/EU (WEEE)
شرایط عملیاتی عادی مطابق با IEC 62040-5-3:2016 بند 4.2شرایط عملیاتی دیگر مطابق با IEC 62040-5-3:2016 بند 4.3، باید به شما اطلاع بدهم
|
| انطباق دریایی (کلاس B EMC) |
DNVGL-CG-0339:2015 |
|
1) کانکتور CAN در HW rev ≥ 2 موجود است
2) اجازه دهید حداقل 1U در زیر و بالاتر برای اطمینان از جریان هوا
|
