اینورتر Eltek AC DC Flatpack2 Rectiverter 220V 230/1500 220/1200 & 115/750 220/600 (شماره بخش:241123.141)

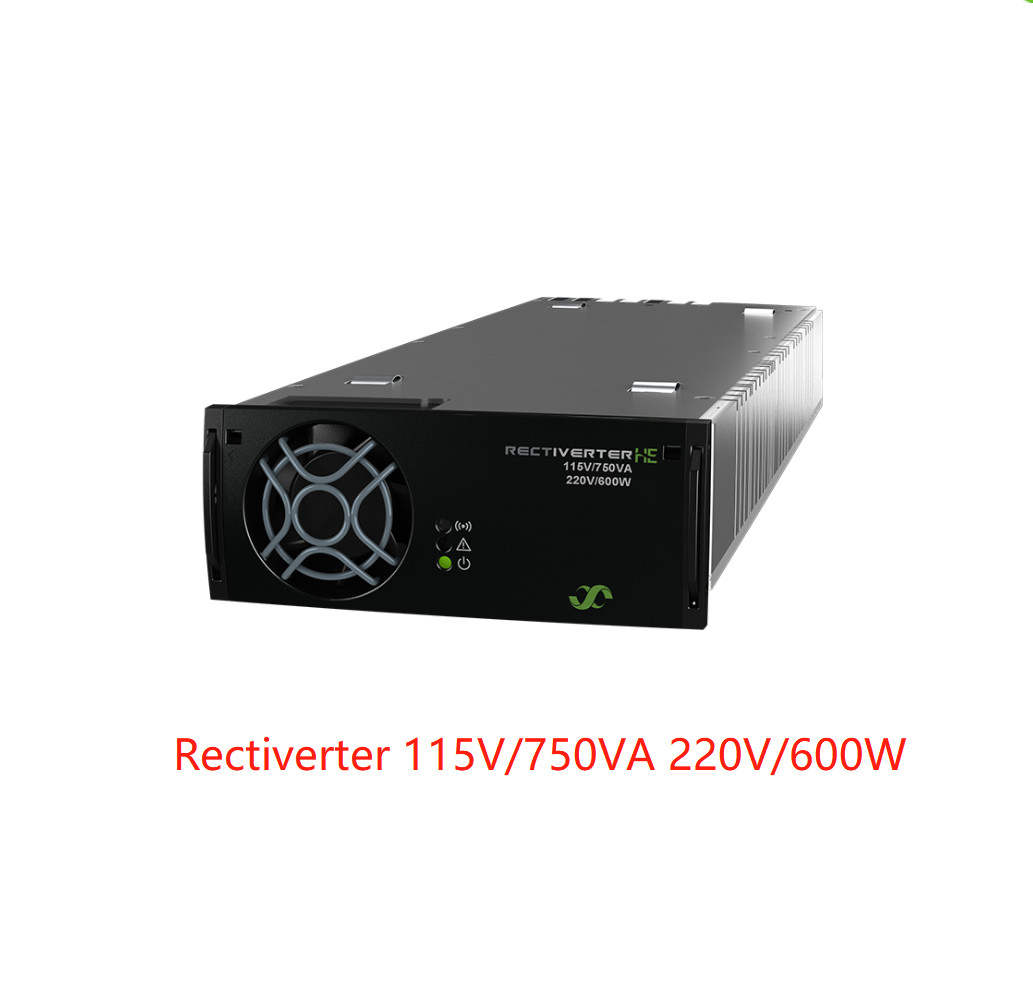

ساخته شده بر روی تکنولوژی HE از خانواده Flatpack2 HE rectifier Rectiverter 115V / 750VA 220V / 600W قدرت پشتیبان برای 115 Vac و 220 Vdc بار با حداقل از دست دادن و اثر.
ریکتیورتر یک دستگاه 3 پورت است که قادر به شارژ باتری 220 ولت است و به طور همزمان برای بار AC و DC قدرت را فراهم می کند.در طول قطع برق Rectiverter تغذیه بار AC با استفاده از انرژی ذخیره شده در باتری.
پارامترها:
مدل ها / اطلاعات سفارش 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
شماره بخش 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
داده های خروجی AC |
ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر) 230 ولتAC/ 200 - 240 ولتAC115 ولتAC/ 100 - 127 ولتAC |
فرکانس (وضعیت پیش فرض اینورتر) 50 هرتز (قابلیت سازگاری) 60 هرتز (قابلیت سازگاری) |
فرکانس (وضعیت اینورتر قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین 50/60 هرتز همگام سازی شده (قابلیت سازگاری) ، 94-106 هرتز6) |
حداکثر قدرت (متداوم / بیش از حد بار (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
تقسیم بار ±5٪ از قدرت فعال از 10 تا 100٪ بار |
حداکثر جریان (متداوم / بیش از حد بار (< 15s) ) 6.5 ARMS/ 8.7 ARMS |
جریان (حداکثر) حرکت سریع (20ms) 32 A (6 x نامی) |
THD < 1.5٪ در بار مقاومت |
فیوز محافظ در L، گرم قابل وصل کردن، واریستور |
داده های خروجی DC |
ولتاژ (پیش فرض) / (مجموعه تنظیم پذیر) 245 ولتدی سی/ 194 - 290 ولتدی سی |
قدرت (حداکثر @ ورودی نامی) 1200 W1)150 W 0 W2)۶۰۰ وات1)75 W 0 W2) |
جریان (حداکثر @V)خارج≤ 216 ولتدی سی) 5.56 A1)0.69 A - 2.78 A1)0.34A |
زمان نگه داری، حداکثر قدرت خروجی >10ms؛ Vخارج> 190 ولتدی سی(فقط در حالت راست کننده) |
تقسیم جریان (10-100٪ بار) ±5٪ از حداکثر جریان از 10-100٪ بار |
تنظیم ولتاژ ایستاتیک (10-100٪ بار) ±0.5٪ |
تنظیم ولتاژ دینامیک ±5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم < 50ms |
ریپل < 1 VPPپهنای باند 30 مگاهرتز |
حفاظت از مدار کوتاه، قطع ولتاژ بیش از حد، قطب معکوس و فیوز |
اطلاعات ورودی |
ولتاژ ورودی اصلی AC (مجموعه / قطع LV) 185 - 275 VAC/ 170 ولتAC95 - 140 ولتAC/ 85 ولتAC |
جریان متناوب (حداکثر) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
فرکانس (پیش فرض: محدوده هماهنگ سازی) 47-53 و 57-63 هرتز 47-53 و 57-63 هرتز |
فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (قابلی) |
فاکتور قدرت / THD > 0.99 با بار 50٪ یا بیشتر / < 3.5٪ |
فیوز حفاظت از ورودی AC در L و N، گرم قابل وصل کردن، واریستور |
ولتاژ مستقیم نامی / محدوده گسترش یافته4)204 - 290 ولتدی سی/ 180 - 204 ولتدی سی |
جریان ثابت (حداکثر) 6.67 A / 9 A در هنگام بارگذاری بیش از حد (15s) 3.2 A / 4.5 A در هنگام بارگذاری بیش از حد (15s) |
مشخصات دیگر |
بهره وری >96% (وضع اصلی (AC/AC و AC/DC) ، >94% (وضع اینورتر (DC/AC)) |
عایق بندی 3.85 کیلو ولتدی سی-توسيع هواوارد/خریدبه PE، 3.55 kVدی سی-توسيع هواوارد/خریدبه DC، 4.25 kVدی سی-توسيع هواوارد/خریدبه CAN/SYNC، 2.2 kVدی سی- DC به PE، 3.5 kVدی سی- DC به CAN/SYNC |
هشدار: LED قرمز خاموش شدن ولتاژ ورودی پایین و بالا، خاموش شدن دمای بالا و پایین، خرابی ریکتیورتر، رله هشدار [NO max 75 V]دی سی/ 100 mA] خاموش شدن ولتاژ بیش از حد در خروجی، شکست فن، هشدار ولتاژ خروجی پایین، شکست اتوبوس CAN، اتوبوس همگام سازی (خرید AC)یاآلارم های خروجی DC) از دست رفته و همگام سازی شکست خورده است |
هشدارها: ریکتیوتر LED زرد در حالت کاهش قدرت یا در حالت قدرت یا محدوده جریان در پورت DC یا AC، محدوده جریان خروجی از راه دور فعال شده، از دست دادن ارتباط CAN با کنترل کننده |
عملکرد عادی: خروجی سبز LED AC و/یا خروجی DC روشن و خوب |
دمای کار -40 تا +75°C (-40 تا +167°F) ، رطوبت 5 - 95% RH بدون تهویه |
درجه حرارت بالاتر از 55°C (131°F) 1200W تا 480W @ 75°C (167°F) برای هر یک از خروجی های AC و DC (قدرت کل 2000W تا 800W) |
دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون تهویه |
ابعاد [WxHxD] / وزن 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 پوند) |
استانداردهای طراحی |
ایمنی الکتریکی EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014، UL1778:2014، CSA C22.2 شماره 107.3-14 |
استاندارد EN 61000-6-1:2019-6-2:2019، - 6-3:2007 + A1:2011-6-4:2019، IEC 61000-6-5:2015 EN 62040-2:2006 (انبعاثات C1، ایمنی C2/C3) ، FCC CFR 47 بخش 15 EN50121 -2:2017+A1:2019، -4:2016+A1:2019، -5:2017+A1:20195) |
EU 2015/863 (RoHS) و 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (کلاس 1.2) و 2-2 (کلاس 2.3) محیط زیست شرایط عملیاتی عادی طبق IEC 62040-5-3:2016 بند 4.2شرایط عملیاتی دیگر مطابق با IEC 62040-5-3:2016 بند 4.3، باید به شما اطلاع بدهم |
1) بار AC اولویت دارد. حداکثر قدرت خروجی DC و جریان موجود به 3) بستگی دارد اگر پورت DC بیش از حد بار گرفته شود و ولتاژ زیر 194V باشد ، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.بار فوری AC و ولتاژ ورودی AC؛ یعنی حداکثر 800W/7.4A در قدرت کامل AC و نامی 4) عملکرد کاهش یافته - هیچ پشتیبانی بیش از حد بار و برای 200 - 240 VAC خروجی THD افزایش می یابد و حداکثر ورودی برای 230VAC.نرخ های قدرت خروجی (تا 970W برای 230 VAC @ 180 VDC) 5) برای پاسخگویی به نیاز افزایش 4kV افزایش خارجی 2) پورت DC هنوز هم باید به عنوان یک پورت دو طرفه در نظر گرفته شود؛ ولتاژ در صورت نیاز به محافظت از شبکه در پورت های AC 6) مورد نیاز نسخه FW ≥ 1.10/1 وجود دارد.10 |
