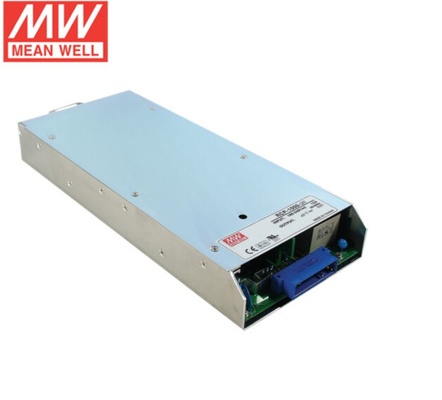

منبع تغذیه 19 اینچی سری Mean Well RCP سیستم تغذیه 1000W-1800W RCP-1000-12 RC0-1000-24
امکانات :
- راه حل کامل جلویی قابل نصب در قفسه: یکسو کننده و شارژر
- 1U کم مشخصات
- قفسه قفسه 19 اینچی موجود است
وات:
1000 وات ~ 18000 وات
مدل :
ظرفیت برق:RCP-1000 /RCP-1600/RCP-2000
شارژر: RCB-1600

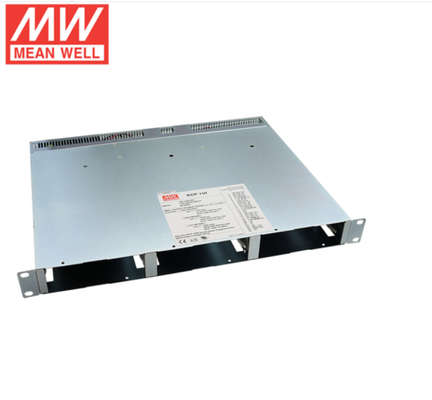

رک:RCP-1U /RHP-1U /RKP-1U
کنترل کننده و مانیتور: RCP-MU /RKP-CMU1
برنامه های کاربردی
- اتوماسیون صنعتی
- سیستم معماری قدرت توزیع شده
- راه حل های بی سیم / مخابراتی
- سیستم برق اضافی
- سیستم شارژر خودروی برقی
- سیستم منبع جریان ثابت
برگه فنی :
| مدل |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
خروجی
|
ولتاژ DC |
12 ولت |
24 ولت |
48 ولت |
| فعلی دارای رتبه |
60A |
40A |
21A |
| محدوده فعلی |
0 تا 60 آمپر |
0 تا 40 آمپر |
0 ~ 21A |
| قدرت نامی |
720 وات |
960 وات |
1008 وات |
| موج و نویز (حداکثر)توجه 2 |
150mVp-p |
200mVp-p |
300mVp-p |
| تنظیم کننده ولتاژRANGE (SVR) |
11.6 ~ 12.4 ولت |
23.2 ~ 24.8 ولت |
46.3 ~ 49.7 ولت |
| تحمل ولتاژنکته 3 |
± 1.0٪ |
± 1.0٪ |
± 1.0٪ |
| مقررات خط |
± 0.5٪ |
± 0.5٪ |
± 0.5٪ |
| تنظیم بار |
± 0.5٪ |
± 0.5٪ |
± 0.5٪ |
| راه اندازی، زمان افزایش |
1000ms، 60ms/230VAC در بار کامل |
| نگه داشتن زمان (نوع.) |
16ms/230VAC در بار کامل |
|
ورودی
|
ولتاژدامنه نکته.4 |
90 ~ 264VAC 127 ~ 370VDC |
| محدوده فرکانس |
47 ~ 63 هرتز |
| کارایی (نوع) |
81% |
87% |
89% |
| جریان AC (نوع) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| INRUSH CURRENT (نوع) |
استارت سرد 50A |
| جریان نشتی |
<1.1mA / 230VAC |
|
حفاظت
|
اضافه بار |
105 تا 125 درصد توان خروجی نامی |
| نوع حفاظت: محدود کننده جریان ثابت، پس از حذف شرایط خطا به طور خودکار بازیابی می شود |
| ولتاژ بیش از حد |
13.2 ~ 16.2 ولت |
26.4 ~ 32.4 ولت |
52.8 ~ 64.8 ولت |
| نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود |
| دمای بیش از حد |
ولتاژ o/p را خاموش کنید، پس از کاهش دما به طور خودکار بازیابی می شود |
|
عملکرد
|
برق کمکی |
5 ولت @ 0.3 آمپر |
| کنترل خاموش و روشن از راه دور |
با سیگنال الکتریکی یا تماس خشک روشن: خاموش کوتاه: باز |
| حس از راه دور |
افت ولتاژ سیم کشی بار را تا 0.5 ولت جبران کنید |
| ولتاژ خروجی قابل برنامه ریزی |
تنظیم ولتاژ خروجی تا 90 تا 110 درصد ولتاژ خروجی اسمی مجاز است.لطفاً به دفترچه راهنمای عملکرد مراجعه کنید. |
| سیگنال OK DC |
خروجی سیگنال TTL ایزوله، لطفاً به راهنمای نصب مراجعه کنید |
| سیگنال AC OK |
خروجی سیگنال TTL ایزوله، لطفاً به راهنمای نصب مراجعه کنید |
| هشدار دمای بیش از حد |
منطق "بالا" برای هشدار دمای بیش از حد، لطفاً به راهنمای نصب، سیگنال ایزوله مراجعه کنید |
|
محیط
|
دمای کاری |
-20 ~ 60+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید) |
| رطوبت کاری |
20 تا 90 درصد RH غیر متراکم |
| دمای ذخیره سازی، رطوبت |
-40 ~ 85+ ℃، 10 تا 95% RH غیر متراکم |
| TEMPضریب |
± 0.02٪/℃ (0 ~ 50 ℃) |
| ارتعاش |
10 ~ 500 هرتز، 2G 10 دقیقه/1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z |
|
ایمنی و EMC
(یادداشت 5)
|
استانداردهای ایمنی |
UL62368-1، CSA C22.2 شماره 62368-1، TUV BS EN/EN62368-1، EAC TP TC 004 تایید شده |
| ولتاژ قابل تحمل |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| مقاومت در برابر انزوا |
I/PO/P، I/P-FG، O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH |
|
EMC EMISSION
|
پارامتر |
استاندارد |
سطح آزمون / توجه |
| انجام شده |
BS EN/EN55032 (CISPR32) |
کلاس B |
| تشعشع شده است |
BS EN/EN55032 (CISPR32) |
کلاس B |
| جریان هارمونیک |
BS EN/EN61000-3-2 |
----- |
| سوسو زدن ولتاژ |
BS EN/EN61000-3-3 |
----- |
|
ایمنی EMC
|
BS EN/EN55024، BS EN/EN61000-6-2 |
| پارامتر |
استاندارد |
سطح آزمون / توجه |
| ESD |
BS EN/EN61000-4-2 |
سطح 3، 8 کیلو ولت هوا؛سطح 2، تماس 4KV |
| تشعشع شده است |
BS EN/EN61000-4-3 |
مرحله 3 |
| EFT / انفجار |
BS EN/EN61000-4-4 |
مرحله 3 |
| موج |
BS EN/EN61000-4-5 |
سطح 4، 4KV/Line-Earth;سطح 3، 2KV/Line-Line |
| انجام شده |
BS EN/EN61000-4-6 |
مرحله 3 |
| میدان مغناطیسی |
BS EN/EN61000-4-8 |
سطح 4 |
| افت و وقفه ولتاژ |
BS EN/EN61000-4-11 |
>95% شیب 0.5 دوره، 30% شیب 25 دوره،
> 95% وقفه 250 دوره
|
|
دیگران
|
MTBF |
840.8 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;107.4 هزار ساعت دقیقهMIL-HDBK-217F (25℃) |
| بعد، ابعاد، اندازه |
295*127*41 میلی‌متر (L*W*H) |
| بسته بندی |
1.93 کیلوگرم؛6 عدد / 12.6 کیلوگرم / 1.04 CUFT |
| توجه داشته باشید |
1. تمام پارامترهایی که به طور خاص ذکر نشده اند در ورودی 230VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.
2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه می یابد اندازه گیری می شود.
3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است.
4. ممکن است در ولتاژهای ورودی پایین به مقدار دهی نیاز باشد.لطفاً برای جزئیات بیشتر، منحنی درجه بندی را بررسی کنید.
5. منبع تغذیه جزء در نظر گرفته می شود که در تجهیزات نهایی نصب می شود.تمام تست های EMC با نصب دستگاه بر روی آن انجام می شود
یک صفحه فلزی 720mm*360mm با ضخامت 1mm.تجهیزات نهایی باید مجدداً تأیید شود که همچنان دستورالعمل های EMC را رعایت می کند.برای راهنمایی در مورد چگونگی
این تست های EMC را انجام دهید، لطفاً به "تست EMI منابع تغذیه قطعات" مراجعه کنید.(همانطور که در http://www.meanwell.com موجود است)
6. کاهش دمای محیط 3.5 ℃ / 1000 متر با مدل های بدون فن و 5 ℃ / 1000 متر با مدل های فن برای ارتفاع عملیاتی بالاتر از 2000 متر (6500 فوت).
※ سلب مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https:// مراجعه کنیدwww.meanwell.com/serviceDisclaimer.aspx
|
راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.
سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.
2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.
3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.
4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.
5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.
6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.
7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
