-48Vdc Eltek هسته قدرت مستقل سیستم برق هیبریدی خورشیدی برای کابینت خورشیدی مخابرات
مجموعه ماژولار + هیبریدی با استفاده از Enetek ٪ از راست کننده switchmode با کارایی بالا طراحی شده است
ماژول ها و ماژول های کنورتر خورشیدی، که هر دو ورودی شبکه / ژنست و همچنین ورودی PV را امکان پذیر می کند.
همراه با کنترل کننده هوشمند، راه حل کامل با بار مربوطه می آید
و توزیع باتری، AC و DC ورودی و همچنین حفاظت از افزایش مربوطه.
راه حل می تواند مطابق با نیازهای خاص سفارشی شود.
کاربرد معمول
- مکان های دور افتاده
-مکرو بی تی اس
-ماکروویو
- LTE/Wimax
ویژگی ها
- جمع و جور و کارآمد
- طراحی ماژولار و مقیاس پذیر
- دسترسی جلویی برای نصب آسان
- کارآمد و قابل اعتماد
پارامترها:
مدل | توزیع 300A | توزیع 500A |
شماره بخش | CTO30408S.4XXX | CTO3080XXS.4XXX |
ماژول برق | ||

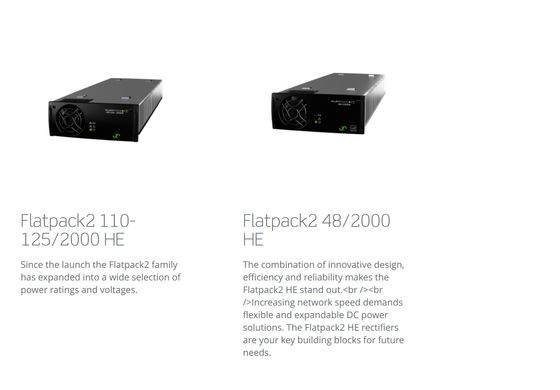

اصلاح کننده های Flatpack2 | FP2 48/3000HE یا SHE | |
شارژر خورشیدی Flatpack2 | Flatpack2 48/3200HE خورشیدی | |
داده های ورودی (دسته اصلاح کننده) | ||
محدوده ولتاژ | 85-300vAC (مدل HE) 85-264Vac (SHE خورشیدی) | |
فرکانس | ۴۵ تا ۶۶ هرتز | |
تنظیمات اصلی | 3*1p 230Vac | 2*3 P 400Vac |
1*3P 230Vac | برق دو لوله | |
ارتباط | بلوک هاي پاياني، حداکثر 10mm2 | |
داده های ورودی (شارژر خورشیدی) | ||
محدوده ولتاژ | 85-420Vdc (مجموعه کار) / 100-380Vdc (مجموعه MPPT) | |
ولتاژ شروع | 100Vdc | |
حداکثر جریان | 20Adc | |
پانل اتصال فتو | ||
سوئیچ های سرویس برای شبکه های خورشیدی | 4 عدد 2 قطب | 4 یا 8 عدد 2 قطب |
SPD DC نوع 2 (اختیاری) | تا 4 عدد | تا 8 عدد |
داده های خروجی | ||
ولتاژ | -48 Vdc | -48Vdc |
جریان (حداکثر) | 300A | 500A |
توزیع باتری | ||
تعداد موقعیت های قطع کننده | 6 قطب تک | 8 قطب تک |
LVBD | 300A | 500A |
نوع قطعات باتری | نوع پلاگین | |
توزیع بار | ||
تعداد موقعیت های بار | تا 18*18 میلی متر | تا 16*18 میلی متر |
LVLD1 | 300A | 300A |
LVLD2 (اختیاری) | 150A | 150A |
نوع شکافنده بار | DN ریل نصب شده | |
کنترل و نظارت | ||
واحد کنترل و نظارت | Smartpack2 Touch +Smartpack2 Basic + مانیتور I/Q نوع | |
محل نصب | پانل درب نصب شده | |
عملیات محلی | به عنوان راهنمای کاربری | |
کنترل از راه دور | اترنت برای نظارت و کنترل از راه دور / محلی از طریق وب | |
مشخصات دیگه | ||
عملیات "تِم". | -40 تا +70 | -40 تا +70 |
نگهدارنده | -40 تا +70 | -40 تا +70 |
