ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415

1 قطعه
MOQ
399 USD/pc
قیمت
ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
شماره قطعه: 242100.415
نام محصول: Smartpack S
نام مدل: مانیتورینگ التک
کاربرد: سیستم های برق مخابراتی
پورت اتصال: RS232 / RS 485 / اترنت / CAN /CON1 /CON 2
برجسته کردن:

ماژول رکتیفایر 48 ولت التک 242100.415

,

ماژول یکسو کننده مخابراتی 242100.415

,

48 ولت ماژول یکسو کننده التک 242100.415

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE,UL
شماره مدل: کنترلر Smartpack S
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 3-4 هفته
قابلیت ارائه: 1000 قطعه / ماه
توضیحات محصول

ماژول یکسو کننده ولتاژ سیستم 48 ولت Smartpack S Panel 242100.415ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 0

ماژول یکسو کننده ولتاژ سیستم 48 ولت Smartpack S Panel 242100.415





ویژگی های کلیدی

  • گرافیکی 2.2 اینچی با کنتراست بالا، صفحه نمایش رنگی با وضوح بالا برای پیمایش آسان در منوی کاربر
  • اترنت برای نظارت و کنترل از راه دور یا محلی از طریق مرورگر وب
  • پروتکل SNMP با تله، تنظیم و دریافت روی اترنت.ایمیل آلارم تله
  • 6 خروجی رله قابل برنامه ریزی
  • 6 ورودی چند منظوره قابل برنامه ریزی ("ورودی های دیجیتال" یا سیگنال های آنالوگ).

کاربرد :

TELECOM - موبایل / بی سیم

· ایستگاه های پایه رادیویی / سایت های سلولی

· LTE / 4G / WIMAX

· سیستم های آنتن توزیع شده

· پهنای باند



TELECOM - ثابت

· فیبر نوری / FTTX

· مایکروویو

· کابل

· پهنای باند



صنایع فراساحلی و فرآیندی

· سیستم های ایمنی و اتوماسیون (SAS)





مولفه های:



مشخصات فنی
مدل Smartpack S
شماره قطعه 242100.410
داده های ورودی
ولتاژ (اسمی) 10 - 75 VDC
مصرف برق، حداکثر - بدون رله حداکثر برق - همه رله ها دارای برق 3،1 وات (خواب صفحه نمایش) 5،5 وات (نمایشگر روشن)
اتصالات سیستم - مانیتورهای سیستم
حس ولتاژ، پشتیبانی از ولتاژ سیستم 12 VDC، 24VDC، 48VDC و 60VDC
حس فعلی، پشتیبانی شانت 0 - 20mV و 0 - 60mV
نظارت بر فیوز باتری سوئیچ کمکی NO/NC، بالا/پایین بکشید
نظارت بر فیوز بار کلید کمکی NO/NC، دیود ماتریس کشش به بالا/پایین
تشخیص خطای زمین تشخیص مدار پل ساده
اتصالات سیستم - کنترل LVD
قطع باتری 1 (پشتیبانی شده با چفت یا بدون چفت)
بار قطع اتصال 1 (پشتیبانی شده با چفت یا بدون چفت)
ورودی ها و خروجی ها
تنظیمات دیجیتال، ورودی های #1-6 سوئیچ کمکی: NO/NC
تنظیمات آنالوگ، ورودی های #1-4

ولتاژ آنالوگ[±0 - 10V]

اندازه گیری جریان ± 4-20mA (از طریق مقاومت خارجی 470kΩ) دما (برای پروب NTC)

پیکربندی های آنالوگ، ورودی های #5-6 اندازه گیری تقارن ولتاژ آنالوگ[0-75V]
تنظیمات خروجی، خروجی های شماره 1-6 (زنگ هشدار)

6x رله-خشک/فرم C

قابل تنظیم به طور معمول باز/بسته [حداکثر ظرفیت 75V/2A/60W]

رابط کاربری
محلی

صفحه نمایش 2.2 اینچی TFT 65k رنگی با وضوح QVGA

4 کلید

درگاه اترنت

10/100 BASE-T

HP Auto MDI/MDI-X

پروتکل های IP: HTTP / SSL، SNMP v3، MODBUS TCP و pComm UDP (PowerSuite)

درگاه سریال

RS-232 و RS-485 در کانکتور RJ11

پروتکل های سریال: MODBUS RTU، Modem Call-Back/SMS Reporting (PSTN یا GSM)، COMLI، CSCP و pComm (PowerSuite)

مشخصات کلی
ابعاد (WxHxD) 72.2 x 43.0 x 220.7 میلی‌متر (2.8 x 1.7 x 8.7 اینچ)
محدوده دما عملکرد -20 تا +65 درجه سانتیگراد (40- تا 149 درجه فارنهایت)
استانداردهای طراحی
ایمنی الکتریکی UL 60950-1-3rdنسخه، EN 60950-1-3rdنسخه
EMC

ETSI EN 300 386 V.1.4.1

EN 61000-6-1 / -2 / -3 / -4

FCC قسمت 15 فرعی 109

دریایی*) DNVGL-CG-03391)
محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)

مطابق با ROHS

1) فقط برای شماره قطعه 242100.410M معتبر است



مقایسه مانیتورینگ Eltek





دستگاه CAN

شروع کنید

پایان

تعداد گره ها

بسته هوشمند

1

14

14

Smartpack 2 Basic

1

10

10

Smartpack 2 Master

11

14

4

اسمارت نود

17

30

14

مانیتور باتری

33

46

14

بارگذاری مانیتور

49

62

14

مانیتور فلکس

65

78

14

مانیتورهای ورودی/خروجی

81

94

14

مانیتور اصلی

97

110

14

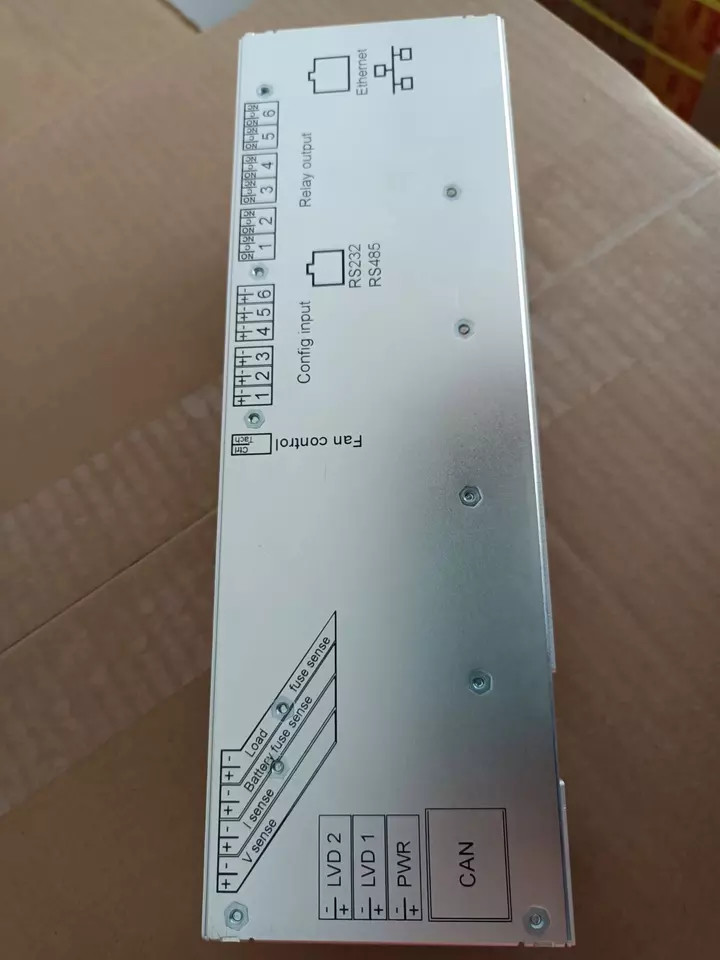

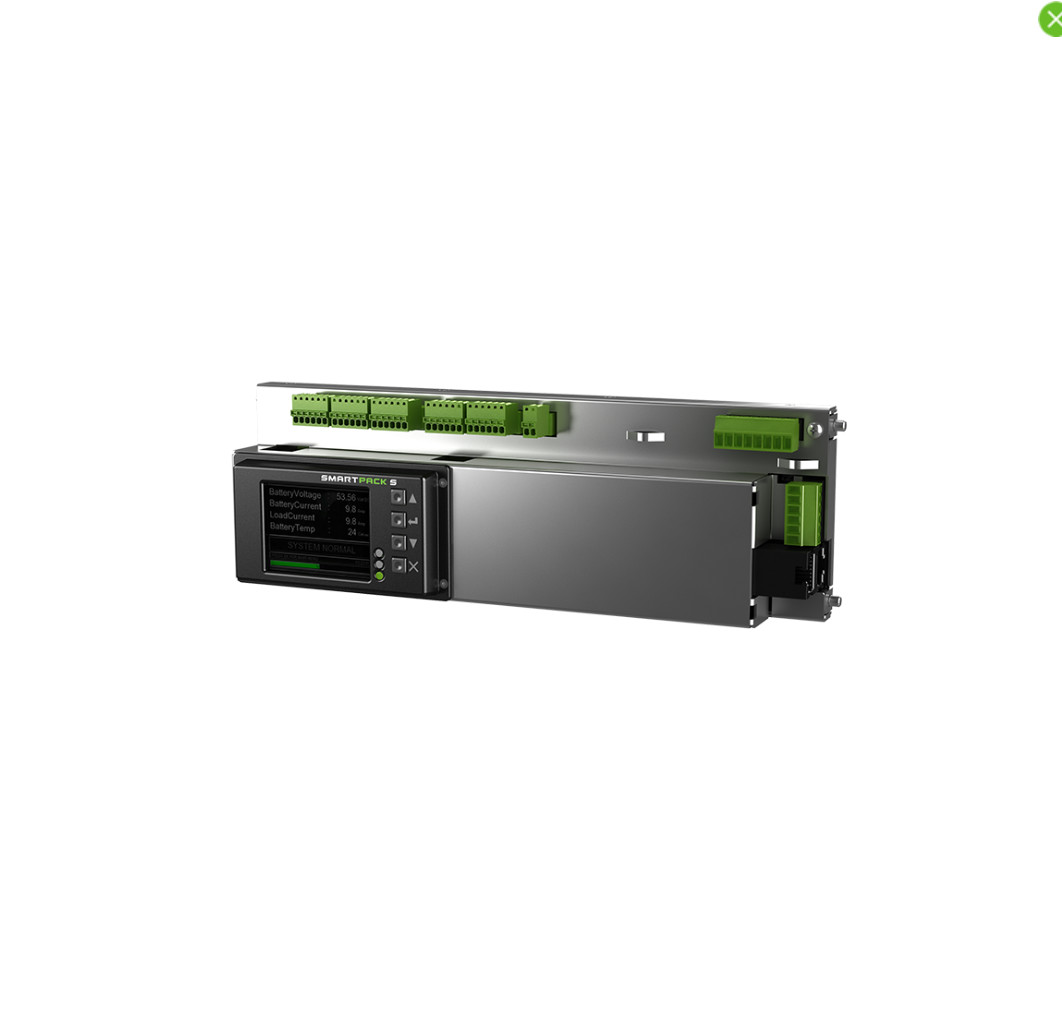

ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 1

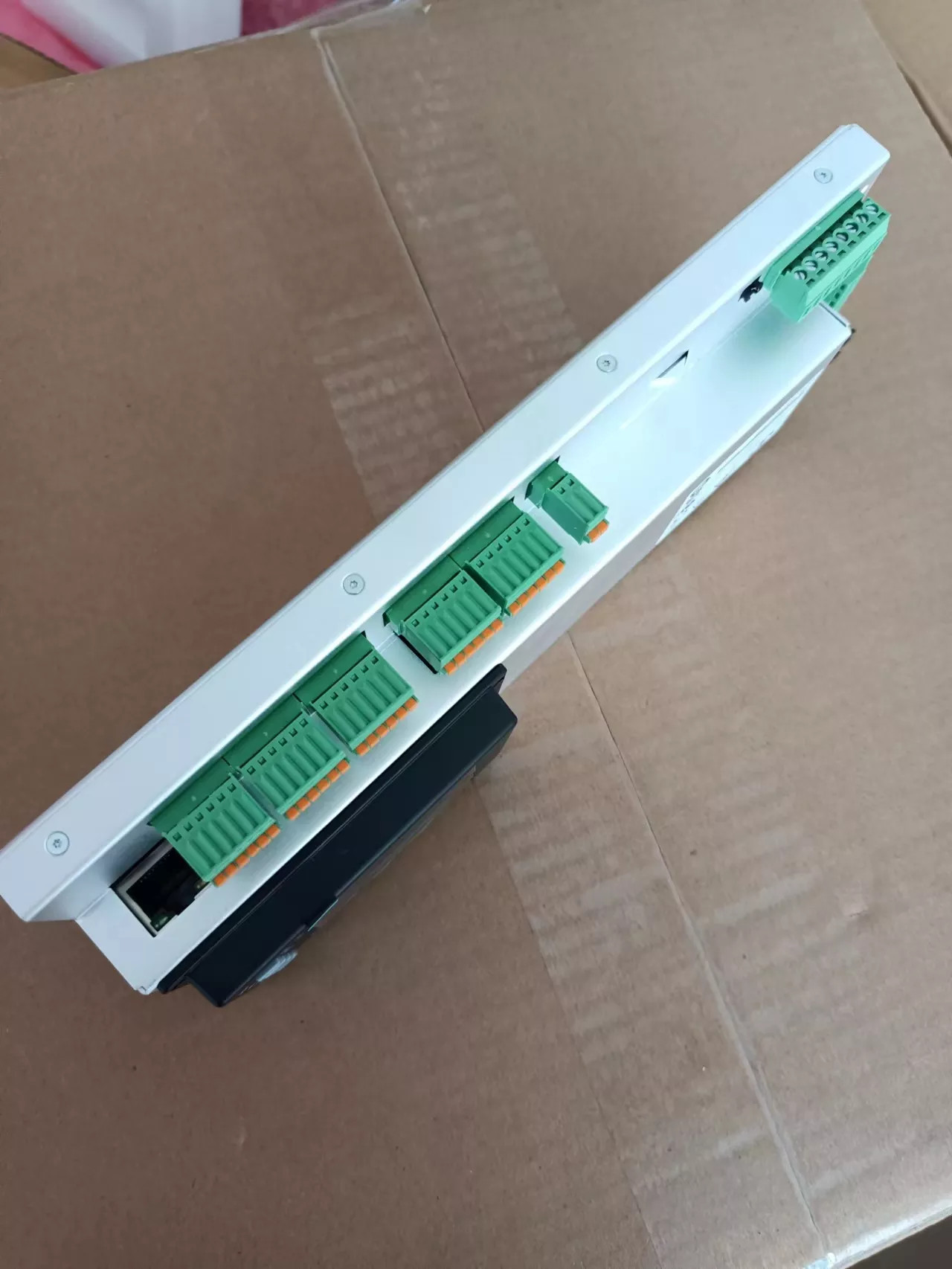

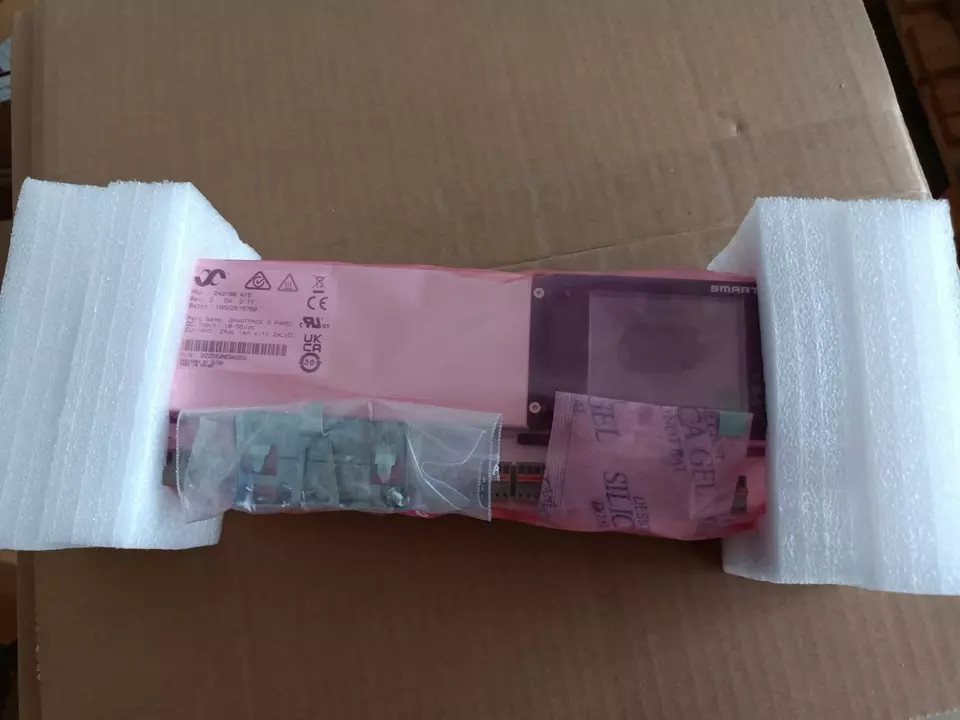

ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 2ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 3

ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 4ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 5



ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 6

ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 7
ماژول رکتیفایر مانیتورینگ 48 ولت Eltek Smartpack S Panel 242100.415 8
راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: تمام محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد، و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
ج: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعا مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که شما هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.

8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت

9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
