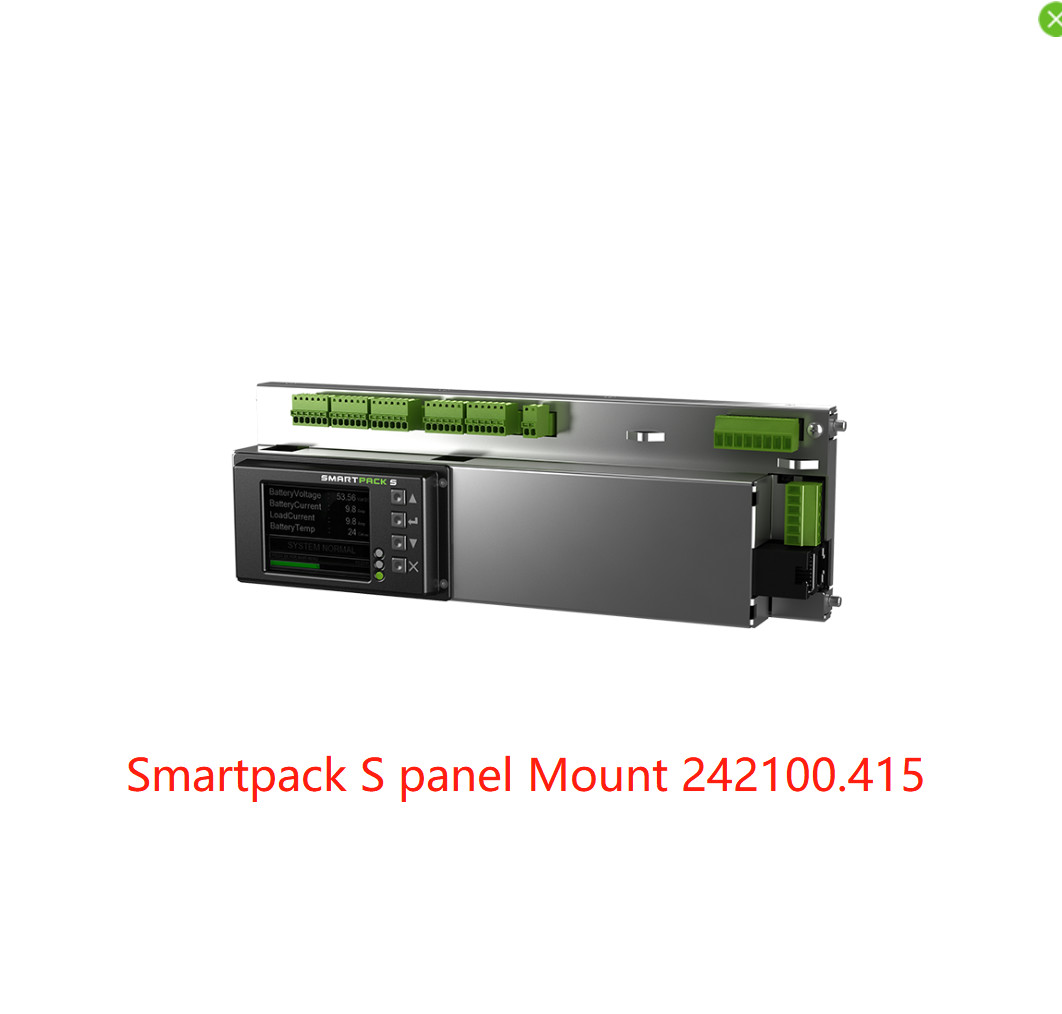

نظارت بر پایه پنل S Eltek Smartpack برای کنترل از راه دور با SNMP, RS232.RS485 (شماره قطعه:242100.415)
Smartpack S کلیه نیازهای کنترل و نظارت سیستم های برق DC صنعتی کوچک تا متوسط را پوشش می دهد.وضعیت و پیکربندی به طور کامل از طریق صفحه نمایش به صورت محلی یا از طریق پلاگین اترنت از راه دور یا محلی در دسترس است.
مولفه های :
مشخصات فنی | ||
مدل | Smartpack S – نصب پنل | |
شماره قطعه | 242100.415 | |
داده های ورودی | ||
ولتاژ (اسمی) | 10 - 75 VDC | |
زمین خروجی سیستم | از توزیع های مثبت، شناور و منفی پشتیبانی می کند.همه ورودی ها به شانت ارجاع داده می شوند. | |
مصرف برق، حداکثر - بدون رله حداکثر برق - همه رله ها دارای برق | 3،1 وات (خواب صفحه نمایش) 5،5 وات (نمایشگر روشن) | |
اتصالات سیستم - مانیتورهای سیستم | ||
حس ولتاژ، پشتیبانی از ولتاژ سیستم | 12 VDC، 24VDC، 48VDC و 60VDC | |
حس فعلی، پشتیبانی شانت | 0 - 20mV و 0 - 60mV | |
نظارت بر فیوز باتری | سوئیچ کمکی NO/NC، بالا/پایین بکشید | |
نظارت بر فیوز بار | سوئیچ کمکی NO/NC، ماتریس دیود به بالا/پایین بکشید | |
تشخیص خطای زمین | تشخیص مدار پل ساده [تحمل: ± 10٪، محدوده زنگ هشدار: 25 kΩ - 500k Ω] | |
نظارت بر سرعت فن | تاکو حس 0 -65000 دور در دقیقه [ورودی حداکثر.15 ولت] | |
اتصالات سیستم - کنترل LVD | ||
قطع باتری | 1 (چفت شده یا بدون قفل پشتیبانی می شود) | |
بار قطع اتصال | 1 (چفت شده یا بدون قفل پشتیبانی می شود) | |
ورودی ها و خروجی ها | ||
تنظیمات دیجیتال، ورودی های #1 -6 |
سوئیچ کمکی: NO/NC دما (برای پروب NTC) |
|
پیکربندی های آنالوگ، ورودی های #1 -4 |
ولتاژ آنالوگ[±0 - 10V] اندازه گیری جریان ± 4-20 میلی آمپر (از طریق مقاومت خارجی 470k Ω) |
|
پیکربندی های آنالوگ، ورودی های #5 -6 | اندازه گیری تقارن ولتاژ آنالوگ[0 -75V] | |
تنظیمات خروجی، خروجی های شماره 1 -6 (زنگ هشدار) |
6x رله خشک / فرم C قابل تنظیم به طور معمول باز/بسته [حداکثر ظرفیت 75V/2A/60W] |
|
کنترل فن |
ولتاژ آنالوگ [ 0 - 10 ولت] جریان خروجی 0 - 20 میلی آمپر امپدانس ورودی فن حداقل 10 کیلو اهم |
|
CAN Power برای Eltek CAN Nodes موجود است | 500 میلی آمپر | |
رابط کاربری | ||
محلی | صفحه نمایش 2.2 اینچی TFT 65k رنگی، وضوح QVGA، 4 کلید | |
درگاه اترنت |
10/100 BASE-T (HP Auto MDI/MDI-X) پروتکل های IP: HTTP / SSL، SNMP v3، MODBUS TCP و pComm UDP (PowerSuite) |
|
درگاه سریال |
RS-232 و RS-485 در کانکتور RJ11 پروتکل های سریال: MODBUS RTU، Modem Call-Back/SMS Reporting (PSTN یا GSM)، COMLI، CSCP و pComm (PowerSuite) |
|
مشخصات کلی | ||
ابعاد (WxHxD*) * عمق پشت پانل | 232.2 x 76.2 x 33.0 میلیمتر (9.1 x 3 x 1.3 اینچ) | |
محدوده دما | عملکرد -20 تا +65 درجه سانتیگراد (40- تا 149 درجه فارنهایت) | |
استانداردهای طراحی | ||
ایمنی الکتریکی | UL 60950 -1-3rd edition، EN 60950 -1-3rd edition | |
EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC قسمت 15 فرعی 109 |
|
محیط |
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2) مطابق با ROHS |
|
