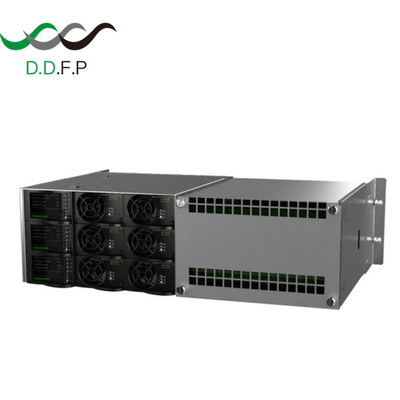

سیستم برق فلاتپاک Eltek S 3U DC 24V / 3x2kW CA0603.001 FPS 24V 6kw 6*230V
با گزینه های انعطاف پذیر هشدار و نظارت در ترکیب با خروجی انبوه، این سیستم 3U یک بلوک ساختاری عالی برای کاربردهای مختلف صنعتی است.
صنایع دریایی، دریایی و پردازش
برنامه های کاربردی در این بازارهای نیاز به حالت هنر، قابل اعتماد و ایمن سیستم های برق DC. Flatpack S ارائه یک صنعت پیشرو در تراکم قدرت در بخش خود، بسیاری از توابع ایمنی،طیف گسترده ای از دمای عملیاتی و قابلیت اطمینان عالی در خانه کوچک آن.
فیلترهای ورودی AC اطمینان از انطباق با قوانین DnV برای طبقه بندی کشتی ها، قایق های با سرعت بالا و سبک و استانداردهای DnV Offshore را تضمین می کند.
ویژگی های محصول و مزایا
دستگاه های صیقل Flatpack S
خانواده Flatpack S شامل مدل هایی خواهد بود که اکثر کاربردهای مربوط به ولتاژ خروجی و قدرت، بهره وری و الزامات خاص را پوشش می دهد.تمام اصلاح کننده ها دارای ویژگی های محافظتی هوشمند مانند قدرت خروجی کاهش در دمای بالا و یا برق پایین.
مدل هایی با محافظت از ولتاژ خروجی بالا نیز در دسترس هستند. Flatpack S 24/1000 SIL3 OVP، دارای SIL3 در ولتاژ خروجی بیش از 30V است.قادر به تحمل شکست دوگانه است و دارای یک فاصله تست ضد شکست بیش از 15 سال است..
سیستم DC
قفسه Flatpack S 3U 3x2kW دارای 3 سیستم DC جداگانه است که شامل 2 تنظیم کننده اضافی و 1 کنترل کننده است.برای انعطاف پذیری دو سیستم از این می تواند موازی برای ایجاد یک سیستم با 4 اصلاح کننده برای قدرت بیشتر و یا افزوده افزوده. تمام اصلاح کننده ها دارای تغذیه جداگانه AC هستند که اجازه می دهد منابع AC اضافی برای هر خروجی وجود داشته باشد.
برای افزایش نظارت و کنترل یک کنترل کننده Smartpack S را می توان برای هر جفت تنظیم کننده و خروجی وصل کرد.علاوه بر خروجی های بیشتر رله های هشدار و هشدار، آن را فراهم می کند تنظیم، وضعیت و گزارش از طریق صفحه نمایش یا پورت اترنت
خوراک های فردی | یک فاز برای هر صیقل کننده |
ولتاژ | 230 VAC/DC نامی، حداکثر 300 VAC/DC* |
حداکثر جریان | 5.9 بازوها برای هر خوراک* |
ارتباط | 2 × 2.5mm2 برای هر راست کننده؛ L + N |
* برای جزئیات، برای اصلاح کننده مورد استفاده، برگه اطلاعات را ببینید. | |
خروجی DC | |
ولتاژ | 24 Vdc* |
حداکثر جریان | 3 × 83 یک سیستم * |
ارتباط | 6 × 16/25mm2 (3 × VDC + و 3 × VDC-) می تواند به صورت موازی توسط پیوندها انجام شود. |
* برای جزئیات، برای اصلاح کننده مورد استفاده، برگه اطلاعات را ببینید. | |
مشخصات دیگر | |
# اصلاح کننده ها | 2 موقعیت برای هر خروجی (4 اگر موازی) |
# کنترل کننده | 1 موقعیت برای هر خروجی |
انزوا | 3.0 kVAC - ورودی به خروجی |
دمای عملیاتی | -40 تا +85°C (-40 تا +185°F) * |
دمای ذخیره | -40 تا +85°C (-40 تا +185°F) |
نصب | پشت نصب شده بر روی یک قاب 19 اینچ یا صفحه نصب (پیش فرض) جلو فلش نصب شده بر روی یک قاب 19 اینچ (اختیاری، p/n 278626) |
MTBF | > 500، 000 ساعت Telcordia SR-332 شماره 1، روش III (a) (T)محیط: 45°C) |
IEC پروتکل | IP20 |
ابعاد | o ارتفاع: 132.5 mm (3U) عمق: 300 میلی متر از جمله براکت های نصب عقب، 252 میلی متر بدون براکت. عمق 300 میلی متر در کابینت های بسته برای جریان هوا مورد نیاز است |
وزن | CS0603.000 7.8 kg (17.2 lbs) بدون ماژول CS0603.001 6.0 کیلوگرم (13.2 پوند) بدون ماژول |
* برای اطلاعات بیشتر در مورد درجه حرارت، برگه ی داده های ریتلچر را ببینید | |
کنترل، نظارت و هشدار | |
بدون کنترل کننده | آلارم راست کننده متصل به سری برای هر جفت راست کننده (1) 2 × 1.5mm2؛ COM، NC (برای بارگذاری با حداکثر 30V و 100mA) حس جریان باتری (2) |
اتصال دمای، ورودی و خروجی آلارم در کنترل کننده (2) | |
(1) برای جزئیات، برگه اطلاعات دستگاه اصلاح کننده را ببینید. | |
استانداردهای قابل استفاده | |
ایمنی برق | IEC 60950-l/-3rdنسخه |
EMC | ETSI EN 300 386 V.l.4.1 |
هارمونیک های اصلی | EN 61000-3-2 |
نیروی دریایی | DNV-OS-D202، فصل 2 بخش 4 (DNV 2.4) o دمای CL B o رطوبت CL B |
محیط زیست | ETSI EN 300 019-2-1 کلاس 1.2 |
*) کلاسAforCA0603.001 |
