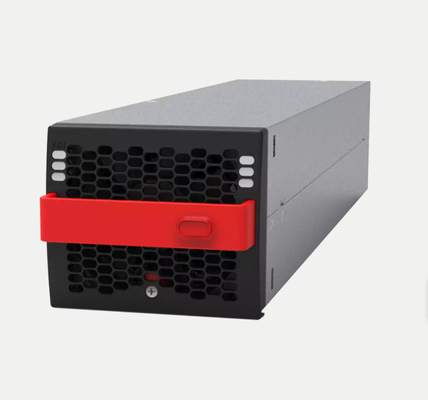

Bravo 25 - 48/230-277 یک اینورتر ماژولار فشرده و مقیاس پذیر است که یک موج سینوس خالص در خروجی AC را فراهم می کند.
این راه حل در ارتباط با یک سیستم برق DC استفاده می کند از تکنولوژی برش لبه برای ارائه انرژی کارآمد در یک اندازه فشرده.
تکنولوژی ECI تمام نقاط شکست را با مقیاس پذیری کامل از بین می برد؛ تا 32 ماژول در موازی و کارایی بالا تا 96٪ در
ما می توانیم سیستم هایی را تا 2.7 MVA بسازیم. ما می توانیم سیستم هایی را تا 2.7 MVA بسازیم.
درخواست ها
تمام برنامه های کاربردی حیاتی کسب و کار و تمام انواع بار های AC. طراحی ماژولار و مقیاس پذیر با ماژول های اینورتر گرم قابل تعویض است که تضمین می کند
زمان متوسط تعمیر (MTTR) ، کاهش هزینه های خدمات و پاسخگویی به نیازهای در حال تغییر برای گسترش آینده.
• ورودی AC اضافی برای افزایش بهره وری در تبدیل دوگانه
• طیف گسترده ای از ورودی AC تا 293 Vac L-N
• تا 12kVA در 2RU - 19 اینچ
• با استفاده از دستگاه هماهنگ سازی اضافی تا 2.7 MVA
• زیرساخت های 1P یا 3P
• سازگار با Inview S، X و GW

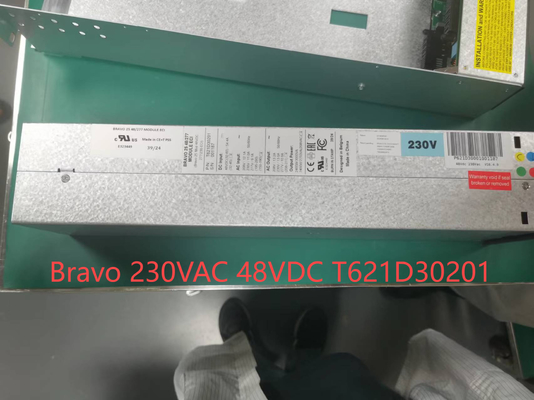

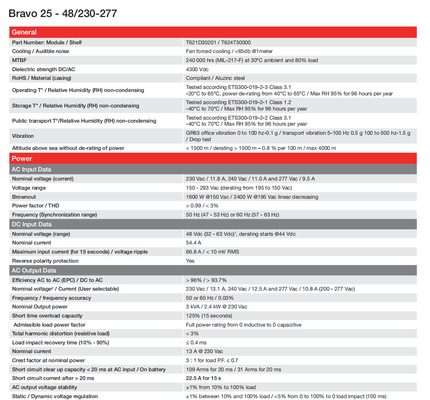

شماره بخش: ماژول / قفسه | T621D30201 / T624730000 |
خنک کننده / سر و صدا | خنک سازی اجباری فن / <65db @1meter |
قدرت دی الکتریک DC/AC | 4300 Vdc |
T ° کار / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-3 کلاس 3 آزمایش شده است.1 -20°C تا 65°C، کاهش قدرت از 40°C تا 65°C / حداکثر RH 95٪ برای 96 ساعت در سال |
ذخیره سازی T ° / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-1 کلاس 1 آزمایش شده است.2 -40°C تا 70°C / حداکثر RH 95% برای 96 ساعت در سال |
داده های ورودی AC | |
ولتاژ اسمی (برقی) | ۲۳۰ وات / ۱۱.۸ آ، ۲۴۰ وات / ۱۱.۰ آ و ۲۷۷ وات / ۹.۵ آ |
خاموش شدن | 1600 W @150 Vac / 2400 W @195 Vac خطی کاهش |
فاکتور قدرت / THD | > 0.99 / < 3٪ |
فرکانس ( محدوده همگام سازی) | 50 هرتز (47 - 53 هرتز) یا 60 هرتز (57 - 63 هرتز) |
داده های ورودی DC | |
ولتاژ اسمی (مجموعه) | 48 Vdc (32 - 63 Vdc)1، شروع کاهش @44 Vdc |
جریان اسمی | 54.4 A |
حداکثر جریان ورودی (برای 15 ثانیه) / موج ولتاژ | 66.8 A / < 10 mV RMS |
داده های خروجی AC | |
بهره وری AC به AC (EPC) / DC به AC | > 96% / > 93.7% |
ولتاژ اسمی2/ در حال حاضر (استفاده کننده قابل انتخاب) | ۲۳۰ واک / ۱۳.۱ آ، ۲۴۰ واک / ۱۲.۵ آ و ۲۷۷ واک / ۱۰.۸ آ (200 - ۲۷۷ واک) |
فرکانس / دقت فرکانس | 50 یا 60 هرتز / 0.03% |
قدرت خروجی اسمی | 3 کیلو وات / 2.4 کیلو وات @ 230 وات |
جریان اسمی | 13A @ 230Vac |
سيستم اينورتر ماژولار فعال شد!
