اینورترهای موج سینوسی خالص سری DT-1000 BWITT هستند
این سری یک محفظه حرفه ای 19 ′′ است
طیف گسترده ای از گزینه ها برای تطابق با برنامه های کاربردی.
توضیحات:
ویژگی های اصلی:
کاربرد:
تمام برنامه هاي مهم کسب و کار و تمام انواع بار AC.
طراحی ماژولار و مقیاس پذیر با گرم-swappable
ماژول های اینورتر که زمان متوسط تعمیر را تضمین می کند
کاهش هزینه های خدمات و پاسخگویی به تغییرات
نیاز به توسعه آینده.
داده های فنی | |||
مدل | BWT24/230-1KVA | BWT24/230-2KVA | BWT24/230-3KVA |
ورودی | |||
ولتاژ ورودی باتری | 24Vdc | ||
محدوده ولتاژ باتری | 21-29Vdc | ||
جریان ورودی DC | 45.45A حداکثر | 90.9A حداکثر | 136.4A حداکثر |
ولتاژ ورودی بای پاس | 230VacNorm | ||
محدوده ولتاژ بای پاس |
100-140VAC )
|
||
فرکانس ورودی AC | 50 هرتز | ||
محدوده فرکانس | ۴۳ تا ۶۷ هرتز | ||
PF | >0.8 | ||
محصول | |||
ظرفیت تولید | 1000VA | 2000VA | 3000VA |
ظرفیت تولید نامی | 800 وات | 1600W | ۲۴۰۰ وات |
ولتاژ خروجی نامی | 230VAC ( حالت اینورتر) | ||
جریان خروجی نامی | 3.47A | 6.95A | 10.43A |
محدوده ولتاژ خروجی | ۲۳۰Vac ((تسامح ± ۱٫۵٪ @ حالت اینورتر) | ||
بهره وری تولید | ≥85% (وضعیت اینورتر) | ||
فرکانس خروجی | 50 هرتز | ||
موج خروجی | امواج سینوس خالص | ||
THD | ≤3٪ (حمل خط) | ||
زمان سوئیچ (با عبور به حالت اینورتر) | ≤5ms (با بار) | ||
ویژگی حفاظتی | |||
AC تحت محافظت از سوئیچ ولتاژ | ≤180VAC ( ولتاژ واکنش معکوس ≥5Vac) | ||
حفاظت از سوئیچ AC over Voltage | ≥280VAC | ||
درجه حرارت بیش از حد | بله (تغییر خودکار) | ||
باتری زیر نقطه محافظت ولتاژ | ≤20VDC | ||
باتری آلارم ولتاژ پایین | ۲۱VDC±۰5 | ||
نقطه حفاظت از ولتاژ بیش از حد باتری | ≥20VDC | ||
نقطه بازیابی ولتاژ بیش از حد باتری | ≤29VDC | ||
خنک کننده | 2 طرفداران | 2 طرفداران | 4 طرفداران |
Temp.Control@ Inner Temper.>45°C & Speed بر اساس خروجی ظرفیت@ خروجی ظرفیت >50% | |||
خروجی بیش از حد حفاظت از جریان | |||
ظرفیت بیش از حد بار | کار رو ادامه بده 60@ اضافه بار110٪ ~ 130٪ | ||
ظرفیت بیش از حد بار | ادامه دادن به کار 10@بیش از 150 درصد | ||
حفاظت از بیش از حد دمای | آره | ||
محافظت از مدار کوتاه | بله (با AC Connect آزمایش نکنید) | ||
حفاظت از اتصال معکوس | آره | ||
OVP خروجی | ≥288VAC (( حالت اینورتر) | ||
هشدار ولتاژ پایین خروجی | ≤176VAC (طریق اینورتر) | ||
ایمنی و EMC | |||
قدرت دی الکتریک ((AC-Chassis) | 3500Vdc/10mA//1min.بدون فلش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC) | ||
قدرت دی الکتریک (DC-Chassis) |
750Vdc/10mA/1min بدون فلش، بدون خرابی
|
||
LVD | EN 60950-1 | ||
EMC/EM I | EN 61000-6-3؛ EN 61000-6-1 ؛IEC 61000-6-2 و IEC 61000-6-4 | ||
ROHS
|
IEC 62321-4، IEC 62321-5، IEC 62321-6، IEC 62321-7، IEC 62321-8
|
||
عملکرد آزمون محیط زیست | |||
دمای محیط | -20 تا +50 درجه سانتیگراد | ||
کار با دمای بالا | 50±2°C (حمل نامی 24 ساعت) | ||
کار با دمای پایین | -20±2°C (حمل نامی 24 ساعت) | ||
نگهداری در دمای بالا | 80±2 °C،24H | ||
نگهداری در دمای پایین | -40±2°C، 24 ساعت | ||
رطوبت | 0 ~ 90٪، هیچ رطوبت رطوبت | ||
ارتفاع عملیاتی (m) | ارتفاع قدرت کامل تا ۲۰۰۰ متر، درجه بندی -۲٪ / ۱۰۰ متر، حداکثر ارتفاع ۵۰۰۰ متر | ||
ارتباطات | |||
232 و 485 روپيه | آره | ||
SNMP | اختیاری | ||
تماس خشک | گروه 5 | ||
صفحه نمایش ال سی دی | |||
وضعیت LCD
|
ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، دمای، نرخ بار، LOGO و غیره
|
||
وضعیت اینورتر
|
منبع اصلی عادی، اینورتر عادی، باتری زیر ولتاژ و خروجی بیش از حد و غیره
|
||
اندازه گیری | |||

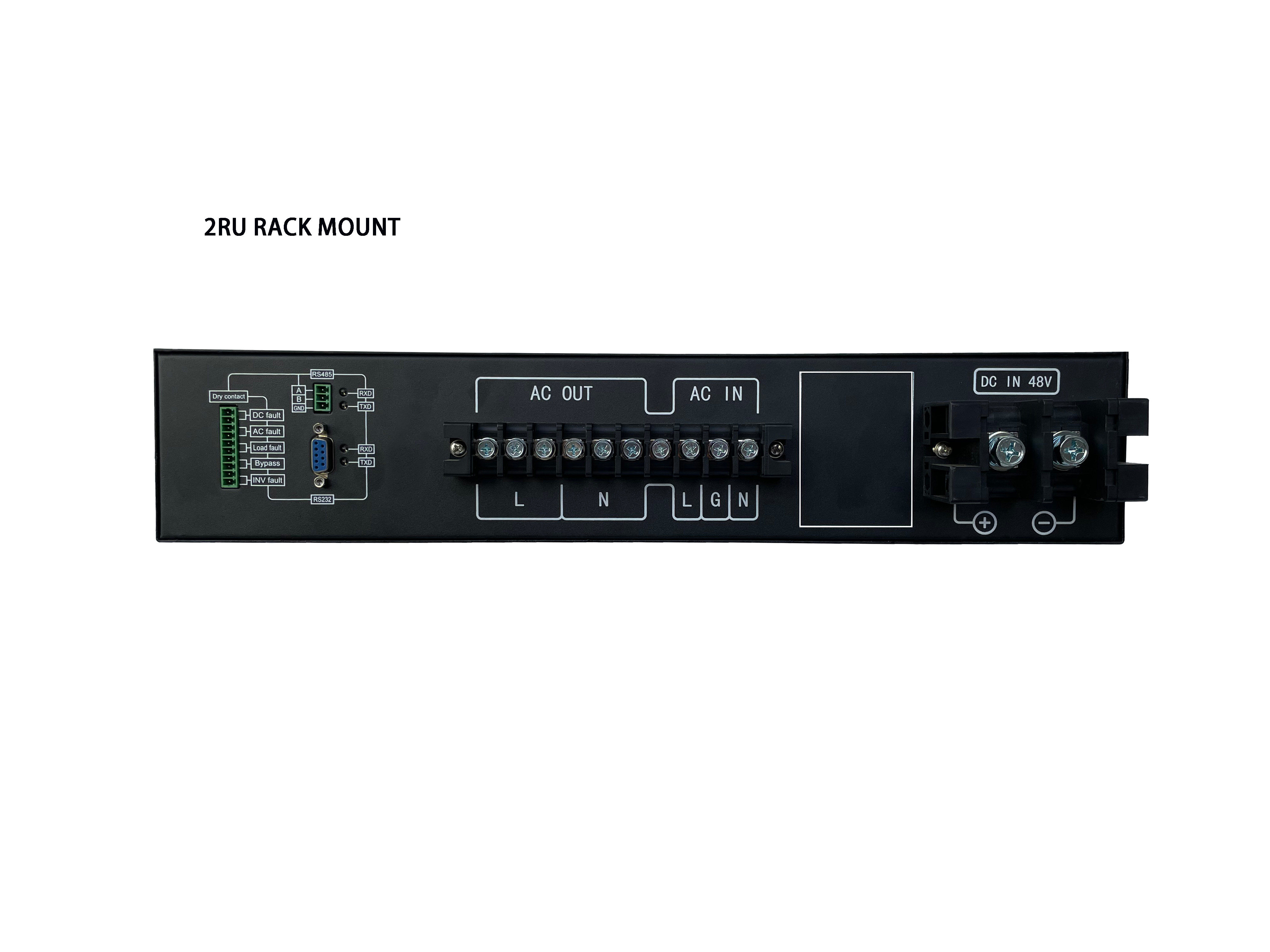

اندازه W*D*H(mm) | 482mm * 370mm * 88mm (2RU) | ||
وزن | 11.5 کیلوگرم |
