اینورترهای موج سینوسی خالص سری DT-1000 BWITT هستند
این سری یک محفظه حرفه ای 19 ′′ است
طیف گسترده ای از گزینه ها برای تطابق با برنامه های کاربردی.
توضیحات:
این نوع اینورتر راک نصب با یک نسل جدید از راه حل اینورتر ورودی دوگانه
طراحی شده برای زمینه برنامه های ارتباطی، که مناسب برای استفاده از
قابلیت اطمینان سیستم ارتباطی. این راه حل با قدرت AC 230V مجهز است
عرضه و 24V برق DC ورودی که شکاف بین برق UPS سنتی را پر می کند
عرضه و راه حل های رایج inverter موج سینوس خالص.
از یک ساختار طراحی جدید استفاده می کند که به کاربران کمک می کند تا AC خالص، پایدار و با دوام را ارائه دهند
قدرت برای بار های بحرانی، و دارای همان قابلیت اطمینان بالا به عنوان سیستم تغذیه AC است.
ویژگی های طراحی از ارتباطات اختصاصی معکوس موج سینوس خالص تضمین
تبدیل بدون درهم بین منبع برق AC و DC، تقریبا هیچ تبدیل
تاخير، و ساخت در سوئيچ ايستاتيک.
ویژگی های اصلی:

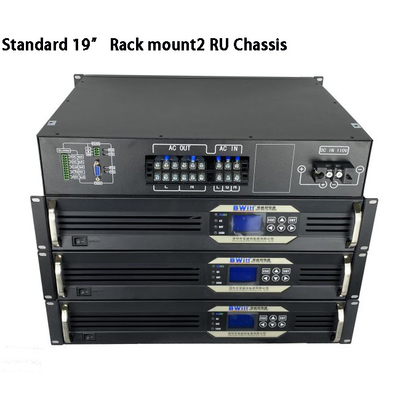

️استاندارد 19 ′′ رِک مونت2 شاسی RU
️خروجی موج سینوس واقعی (T.H.D < 3٪)"
️نمایشگر بزرگ 128*64 دیجیتال LCD اطلاعات داده، نمایشگر LED کار می کند.
️5 مسیرهای تماس خشک برای سیستم (خطای ورودی DC، خطای ورودی AC، بیش از حد بار
اطلاعات، اطلاعات دور زدن و خطای خروجی)"
️پورت ارتباطی RS232 و RS485 و SNMP اختیاری"
️تست خود-انشعاب، شروع خروجی نرم، شروع مجدد خودکار در حالی که AC یا Dc در حال بازیابی است.
️عملکرد سوئیچ خودکار: DC به AC، AC بای پاس، کمتر از 5ms
️نظارت در زمان واقعی بر وضعیت عملکرد سیستم،آلارم صوتی و بصری؛
️پیام هشدار تاریخی را ثبت کنید و می توانید از آن پرس و جو کنید.
️تنظیم کننده ولتاژ داخلی استقرار ولتاژ AC؛
️راه دور نگه داری / DC در دسترس است.
️حفاظت: حفاظت از فشار کوتاه، حفاظت از فشار بیش از حد، محافظت از ولتاژ بیش از حد یا پایین باتری
حفاظت از جریان بالا و درجه حرارت بالا
کاربرد:
تمام برنامه هاي مهم کسب و کار و تمام انواع بار AC.
طراحی ماژولار و مقیاس پذیر با گرم-swappable
ماژول های اینورتر که زمان متوسط تعمیر را تضمین می کند
کاهش هزینه های خدمات و پاسخگویی به تغییرات
نیاز به توسعه آینده.
پارامترها:
| داده های فنی |
| مدل |
BWT24/230-1KVA |
BWT24/230-2KVA |
BWT24/230-3KVA |
| ورودی |
| ولتاژ ورودی باتری |
24Vdc |
| محدوده ولتاژ باتری |
21-29Vdc |
| جریان ورودی DC |
45.45A حداکثر |
90.9A حداکثر |
136.4A حداکثر |
| ولتاژ ورودی بای پاس |
230VacNorm |
| محدوده ولتاژ بای پاس |
100-140VAC
)
|
| فرکانس ورودی AC |
50 هرتز |
| محدوده فرکانس |
۴۳ تا ۶۷ هرتز |
| PF |
>0.8 |
| محصول |
| ظرفیت تولید |
1000VA |
2000VA |
3000VA |
| ظرفیت تولید نامی |
800 وات |
1600W |
۲۴۰۰ وات |
| ولتاژ خروجی نامی |
230VAC ( حالت اینورتر) |
| جریان خروجی نامی |
3.47A |
6.95A |
10.43A |
| محدوده ولتاژ خروجی |
۲۳۰Vac ((تسامح ± ۱٫۵٪ @ حالت اینورتر) |
| بهره وری تولید |
≥85% (وضعیت اینورتر) |

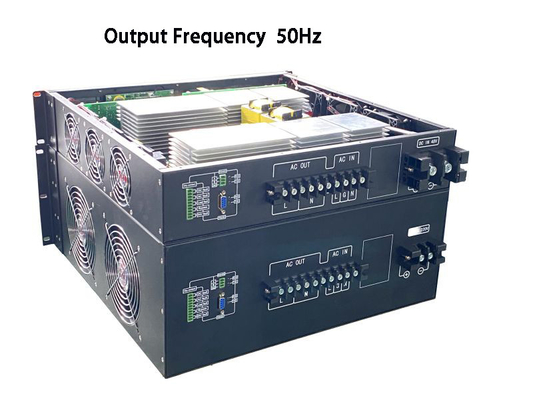

| فرکانس خروجی |
50 هرتز |
| موج خروجی |
امواج سینوس خالص |
| THD |
≤3٪ (حمل خط) |
| زمان سوئیچ (با عبور به حالت اینورتر) |
≤5ms (با بار) |
| ویژگی حفاظتی |
| AC تحت محافظت از سوئیچ ولتاژ |
≤180VAC ( ولتاژ واکنش معکوس ≥5Vac) |
| حفاظت از سوئیچ AC over Voltage |
≥280VAC |
| درجه حرارت بیش از حد |
بله (تغییر خودکار) |
| باتری زیر نقطه محافظت ولتاژ |
≤20VDC |
| باتری آلارم ولتاژ پایین |
۲۱VDC±۰5 |
| نقطه حفاظت از ولتاژ بیش از حد باتری |
≥20VDC |
| نقطه بازیابی ولتاژ بیش از حد باتری |
≤29VDC |
| خنک کننده |
2 طرفداران |
2 طرفداران |
4 طرفداران |
| Temp.Control@ Inner Temper.>45°C & Speed بر اساس خروجی ظرفیت@ خروجی ظرفیت >50% |
| خروجی بیش از حد حفاظت از جریان |
| ظرفیت بیش از حد بار |
کار رو ادامه بده 60@ اضافه بار110٪ ~ 130٪ |
| ظرفیت بیش از حد بار |
ادامه دادن به کار 10@بیش از 150 درصد |
| حفاظت از بیش از حد دمای |
آره |
| محافظت از مدار کوتاه |
بله (با AC Connect آزمایش نکنید) |
| حفاظت از اتصال معکوس |
آره |
| OVP خروجی |
≥288VAC (( حالت اینورتر) |
| هشدار ولتاژ پایین خروجی |
≤176VAC (طریق اینورتر) |
| ایمنی و EMC |
| قدرت دی الکتریک ((AC-Chassis) |
3500Vdc/10mA//1min.بدون فلش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC) |
| قدرت دی الکتریک (DC-Chassis) |
750Vdc/10mA/1min بدون فلش، بدون خرابی
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3؛ EN 61000-6-1 ؛IEC 61000-6-2 و IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4، IEC 62321-5، IEC 62321-6، IEC 62321-7، IEC 62321-8
|
| عملکرد آزمون محیط زیست |
| دمای محیط |
-20 تا +50 درجه سانتیگراد |
| کار با دمای بالا |
50±2°C (حمل نامی 24 ساعت) |
| کار با دمای پایین |
-20±2°C (حمل نامی 24 ساعت) |
| نگهداری در دمای بالا |
80±2 °C،24H |
| نگهداری در دمای پایین |
-40±2°C، 24 ساعت |
| رطوبت |
0 ~ 90٪، هیچ رطوبت رطوبت |
| ارتفاع عملیاتی (m) |
ارتفاع قدرت کامل تا ۲۰۰۰ متر، درجه بندی -۲٪ / ۱۰۰ متر، حداکثر ارتفاع ۵۰۰۰ متر |
| ارتباطات |
| 232 و 485 روپيه |
آره |
| SNMP |
اختیاری |
| تماس خشک |
گروه 5 |
| صفحه نمایش ال سی دی |
|
وضعیت LCD
|
ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، دمای، نرخ بار، LOGO و غیره
|
|
وضعیت اینورتر
|
منبع اصلی عادی، اینورتر عادی، باتری زیر ولتاژ و خروجی بیش از حد و غیره
|
| اندازه گیری |
| اندازه W*D*H(mm) |
482mm * 370mm * 88mm (2RU) |
| وزن |
11.5 کیلوگرم |
