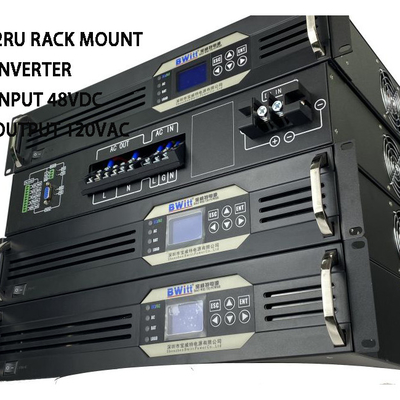

اینورترهای موج سینوسی خالص سری DT-1000 BWITT هستند
این سری یک محفظه حرفه ای 19 ′′ است
طیف گسترده ای از گزینه ها برای تطابق با برنامه های کاربردی.
توضیحات:
ویژگی های اصلی:
کاربرد:
تمام برنامه هاي مهم کسب و کار و تمام انواع بار AC.
طراحی ماژولار و مقیاس پذیر با گرم-swappable
ماژول های اینورتر که زمان متوسط تعمیر را تضمین می کند
کاهش هزینه های خدمات و پاسخگویی به تغییرات
نیاز به توسعه آینده.
مدل | BWT48/120-1KVA | BWT48/120-2KVA | BWT48/120-3KVA | ||
ورودی | |||||
ولتاژ ورودی باتری | 48Vdc | ||||
محدوده ولتاژ باتری | 42-58Vdc | ||||
جریان ورودی DC | 23.8A حداکثر | 47.6A حداکثر | 71.4A حداکثر | ||
ولتاژ ورودی بای پاس | 120VacNorm | ||||
محدوده ولتاژ بای پاس |
100-140VAC )
|
||||
فرکانس ورودی AC | 60 هرتز | ||||
محدوده فرکانس | ۴۳ تا ۶۷ هرتز | ||||
PF | >0.8 | ||||
محصول | |||||
ظرفیت تولید | 1000VA | 2000VA | 3000VA | ||
ظرفیت تولید نامی | 800 وات | 1600W | ۲۴۰۰ وات | ||
ولتاژ خروجی نامی | 120VAC ( حالت اینورتر) | ||||
جریان خروجی نامی | 6.67A | 13.3A | 20A | ||
محدوده ولتاژ خروجی | 120Vac ((تسامح ± 1.5٪ @ حالت اینورتر) | ||||
بهره وری تولید | ≥85% (وضعیت اینورتر) | ||||
فرکانس خروجی | 60 هرتز | ||||
موج خروجی | ۵۷ تا ۶۳ هرتز | ||||
THD | امواج سینوس خالص | ||||
زمان سوئیچ (با عبور به حالت اینورتر) | ≤5ms (با بار) | ||||
ویژگی حفاظتی | |||||
AC تحت محافظت از سوئیچ ولتاژ | ≤90VAC ( ولتاژ واکنش معکوس ≥5Vac) | ||||
حفاظت از سوئیچ AC over Voltage | ≥140VAC | ||||
درجه حرارت بیش از حد | بله (تغییر خودکار) | ||||
باتری زیر نقطه محافظت ولتاژ | ≤40VDC | ||||
باتری آلارم ولتاژ پایین | ۴۳VDC±۰5 | ||||
نقطه حفاظت از ولتاژ بیش از حد باتری | ≥60VDC | ||||
نقطه بازیابی ولتاژ بیش از حد باتری | ≤57VDC | ||||
خنک کننده | 2 طرفداران | 2 طرفداران | 4 طرفداران | ||
Temp.Control@ Inner Temper.>45°C & Speed بر اساس خروجی ظرفیت@ خروجی ظرفیت >50% | |||||
خروجی بیش از حد حفاظت از جریان | |||||
ظرفیت بیش از حد بار | کار رو ادامه بده @overload 110% | ||||
ظرفیت بیش از حد بار | کار رو ادامه بده 60@ اضافه بار110٪ ~ 130٪ | ||||
ظرفیت بیش از حد بار | ادامه دادن به کار 10@بیش از 150 درصد | ||||
حفاظت از بیش از حد دمای | آره | ||||
محافظت از مدار کوتاه | بله (با AC Connect آزمایش نکنید) | ||||
حفاظت از اتصال معکوس | آره | ||||
OVP خروجی | ≥144VAC (( حالت اینورتر) | ||||
هشدار ولتاژ پایین خروجی | ≤ 88VAC (وضعیت inverter) | ||||
ایمنی و EMC | |||||
قدرت دی الکتریک ((AC-Chassis) | 3500Vdc/10mA//1min.بدون فلش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC) | ||||
قدرت دی الکتریک (DC-Chassis) |
750Vdc/10mA/1min بدون فلش، بدون خرابی
|
||||
LVD | EN 60950-1 | ||||
EMC/EM I | EN 61000-6-3؛ EN 61000-6-1 ؛IEC 61000-6-2 و IEC 61000-6-4 | ||||
ROHS
|
IEC 62321-4، IEC 62321-5، IEC 62321-6، IEC 62321-7، IEC 62321-8 | ||||
عملکرد آزمون محیط زیست | |||||
دمای محیط | -20 تا +50 درجه سانتیگراد | ||||
خنک کننده | |||||
کار با دمای بالا | 50±2°C (حمل نامی 24 ساعت) | ||||
کار با دمای پایین | -20±2°C (حمل نامی 24 ساعت) | ||||
نگهداری در دمای بالا | 80±2 °C،24H | ||||
نگهداری در دمای پایین | -40±2°C، 24 ساعت | ||||
رطوبت | 0 ~ 90٪، هیچ رطوبت رطوبت | ||||
ارتفاع عملیاتی (m) | ارتفاع قدرت کامل تا ۳۰۰۰ متری -۲/۱۰۰ متری، حداکثر ارتفاع ۵۰۰۰ متری | ||||
ارتباطات | |||||
232 و 485 روپيه | آره | ||||
SNMP | اختیاری | ||||
تماس خشک | گروه 5 | ||||
صفحه نمایش ال سی دی | |||||
وضعیت LCD
|
ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، زمان، نرخ بار، LOGO و غیره
|
||||
وضعیت اینورتر
|
منبع اصلی عادی، اینورتر عادی، باتری زیر ولتاژ و خروجی بیش از حد و غیره
|
||||
اندازه گیری | |||||
اندازه W*D*H(mm) | 482mm * 370mm * 88mm (2RU) | ||||
وزن | 11.5 کیلوگرم |
