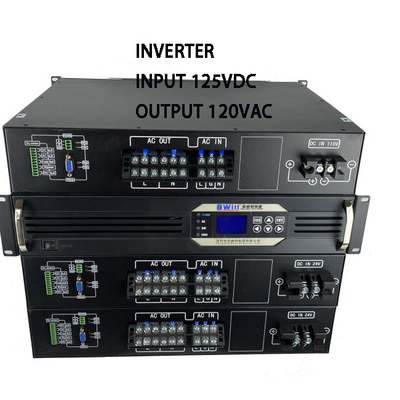

اینورترهای موج سینوسی خالص سری DT-1000 از نوع BWITT جدید هستند
سفارشی کردن اینورتر این سری یک محفظه رک 19 اینچی حرفه ای با یک
طیف گسترده ای از گزینه ها متناسب با برنامه ها.
توضیحات:
این نوع اینورتر Rack mount با نسل جدید راه حل اینورتر ورودی دوگانه
طراحی شده برای زمینه کاربردهای ارتباطی که برای بالا مناسب است
قابلیت اطمینان سیستم ارتباطی راه حل مجهز به برق 230 ولت AC است
منبع تغذیه و ورودی برق 24 ولت DC، که شکاف بین برق سنتی یو پی اس را پر می کند
عرضه و راه حل های رایج اینورتر موج سینوسی خالص.
از یک ساختار طراحی جدید استفاده می کند که به کاربران کمک می کند AC خالص، پایدار و بادوام را ارائه دهند
قدرت برای بارهای بحرانی، و دارای قابلیت اطمینان بالایی مانند سیستم منبع تغذیه AC است.
ویژگی های طراحی اینورتر موج سینوسی خالص ارتباط اختصاصی را تضمین می کند
تبدیل بدون درز بین منبع تغذیه AC و DC، تقریباً بدون تبدیل
تاخیر، و ساخت در سوئیچ استاتیک.
ویژگی های اصلی:
شاسی استاندارد 19 اینچی Rack mount2 RU;
خروجی موج سینوسی واقعی (THD < 3%)；
اطلاعات داده صفحه نمایش LCD بزرگ 128*64، صفحه نمایش 4 LED کار می کند.
5 مسیر تماس خشک برای سیستم (عیب ورودی DC، خطای ورودی AC، اضافه بار
اطلاعات، اطلاعات عبوری و خطای خروجی)；
RS232 و RS485 و پورت ارتباطی SNMP اختیاری；
خودآزمایی روشن، شروع خروجی نرم، راه اندازی مجدد خودکار در حالی که Ac یا Dc در حال بازیابی است.
عملکرد سوئیچ خودکار: DC به AC، بای پس AC، کمتر از 5ms.
نظارت بر زمان واقعی وضعیت عملکرد سیستم، زنگ صوتی و بصری؛
پیام هشدار تاریخی را ضبط کنید و می توان آن را پرس و جو کرد.
تنظیم کننده ولتاژ ساخت ولتاژ AC را تثبیت کنید.
بای پس تعمیر و نگهداری / DC موجود.
حفاظت: حفاظت از بار کوتاه، حفاظت از بار بیش از حد، باتری بیش از / کمتر از ولتاژ
حفاظت، بیش از جریان، بیش از دما؛
کاربرد:
همه برنامه های کاربردی حیاتی تجاری و انواع بارهای AC.
طراحی مدولار و مقیاس پذیر با قابلیت تعویض داغ است
ماژول های اینورتر که میانگین زمان تعمیر کم را تضمین می کند
کاهش هزینه های خدمات و پاسخگویی به تغییرات
نیاز به گسترش آینده
پارامترها:
| مدل |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| ورودی |
| ولتاژ ورودی باتری |
125 Vdc |
| محدوده ولتاژ باتری |
100-150 Vdc |
| جریان ورودی DC |
حداکثر 10 آمپر |
حداکثر 20 آمپر |
حداکثر 30 آمپر |
| دور زدن ولتاژ ورودی |
120VACNorm
حداکثر 66.6 آمپر
|
| محدوده ولتاژ بای پس |
100-140VAC
حداکثر 30 آمپر
حداکثر 50 آمپر
60AMax
|
| فرکانس ورودی AC |
60 هرتز |
| محدوده فرکانس |
43 ~ 67 هرتز |
| PF |
> 0.8 |
| خروجی |
| ظرفیت خروجی |
1000VA |
2000VA |
3000VA |
| ظرفیت خروجی نامی |
800 وات |
1600 وات |
2400 وات |
| ولتاژ خروجی نامی |
120VAC (حالت اینورتر)- |
| جریان خروجی نامی |
6.67A |
13.3A |
20A |
| محدوده ولتاژ خروجی |
120Vac (تحمل ± 1.5% در حالت اینورتر) |
| بازده خروجی |
≥85٪ (حالت اینورتر) |
| فرکانس خروجی |
60 هرتز |
| موج خروجی |
سینوس خالص |
| THD |
≤3٪ (بار خط) |
| زمان سوئیچ (با پاس به حالت اینورتر) |
≤5 میلی‌ثانیه (با بارگیری) |
| ویژگی حفاظتی |
| AC Under Vol. حفاظت سوئیچ |
≤90Vac (ولتاژ برگشتی≥10Vac) |
| AC بیش از ولت حفاظت سوئیچ |
≥140AC |
| بیش از حد دما |
بله (سوئیچ خودکار) |
| خفاش. تحت جلد نقطه حفاظت |
≤90 |
| باتری هشدار ولتاژ پایین |
0.5±90 |
| نقطه حفاظت از اضافه ولتاژ باتری |
≥155VDC |
| نقطه بازیابی اضافه ولتاژ باتری |
≥145VDC |
|
خنک کننده
|
2* طرفداران
4* هواداران
|
2* طرفداران |
4* طرفداران |
| Temp.Control@ Inner Temp.>45 ℃ و سرعت با توجه به ظرفیت خروجی@ ظرفیت خروجی >50% |
| حفاظت از خروجی بیش از جریان |
| بیش از ظرفیت بار |
ادامه کار @overload 110% |
| بیش از ظرفیت بار |
ادامه کار دهه 60@ اضافه بار110% ~ 130% |
| بیش از ظرفیت بار |
10 ثانیه به کار خود ادامه دهید@بار بیش از 150% |
| بیش از دما حفاظت |
بله |
| حفاظت از اتصال کوتاه |
بله (در AC Connect تست نکنید) |
| حفاظت از اتصال معکوس |
بله |
| خروجی OVP |
≥144VAC (حالت اینورتر) |
| آلارم ولتاژ پایین خروجی |
≤88VAC (حالت اینورتر) |
| ایمنی و EMC |
| قدرت دی الکتریک (AC-شاسی) |
3500Vdc/10mA//1min. بدون فلاش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC) |
| قدرت دی الکتریک (DC-شاسی) |
750Vdc/10mA/1min. بدون فلاش، بدون خرابی
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 و IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4، IEC 62321-5، IEC 62321-6، IEC 62321-7، IEC 62321-8
|
| عملکرد آزمون محیطی |
| دمای محیط |
-20 تا +50 درجه سانتیگراد |
| عملکرد دمای بالا |
50±2 ℃ (بار امتیازی 24 ساعت) |
| عملکرد دمای پایین |
-20±2℃ (بار امتیازی 24 ساعت) |
| ذخیره سازی در دمای بالا |
80±2 ℃، 24 ساعت |
| ذخیره سازی در دمای پایین |
-40±2℃، 24 ساعت |
| رطوبت |
0 ~ 90٪، بدون تراکم رطوبت |
| ارتفاع عملیاتی (متر) |
ارتفاع قدرت کامل زیر 2000 متر > 2000 متر کاهش -2٪ / 100 متر، حداکثر ارتفاع 5000 متر |
| ارتباط |
| 232 روپیه و 485 روپیه |
بله |
| SNMP |
اختیاری |
| تماس خشک |
5 گروه |
| صفحه نمایش ال سی دی |
|
وضعیت LCD
|
ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، دما، نرخ بار، LOGO و غیره
|
|
وضعیت اینورتر
|
برق معمولی، اینورتر معمولی، ولتاژ پایین باتری و اضافه بار خروجی و غیره
|
| اندازه گیری |
| اندازه W*D*H(mm) |
482*347*88mm |
482*430*88 میلی متر |
| وزن |
11.5 کیلوگرم |
15 کیلوگرم |
