راه اندازی مناسب کابل DC
شکل 10 نشان دهنده مسیر مناسب کابل برای اتصالات قطعات مدار است. تمام کابل های قطعات مدار باید از طریق حفره های کابل به سمت چپ هدایت شوند، هنگامی که به پشت قفسه نگاه می کنید،از نقاط اتصالتوجه: هر گونه مسیر دادن کابل ها ممکن است به کارکنان یا سیستم آسیب برساند.
مدار 9 شامل چهار قطع کننده مدار و بیست اتصال فیوز GMT است.در حالی که قطع کننده ها و فیوز ها از جلو قابل دسترسی هستند (شکل 11).
با استفاده از پیچ های فشرده سازی بر روی نوارهای پایانی GMT، اتصال های خروجی و بازگشت GMT را از عقب قابل دسترسی قرار دهید (شکل 12).اندازه سیم را با توجه به مشخصات در بخش "مطلوبات خروجی دی سی" در صفحه 10 انتخاب کنید.. کابل های GMT باید از طریق سوراخ های کابل درست زیر بلوک ترمینال GMT هدایت شوند. این پیچ های M3 را به 4.5 پوند افزایش دهید.نصب فیوز ها در محل مناسب در بلوک فیوز GMT که در شکل 11 نشان داده شده استبرای اتصالات قطع کننده خروجی و بازگشت بار (موقعیت A و B) ، لوله ها را به دو لوله 1⁄4 -20 با مرکز 5/8 وصل کنید، که از عقب قابل دسترسی است، همانطور که در شکل 12 نشان داده شده است.قطع کننده های مدار را می توان در پشت درب توزیع در سمت راست سیستم در هنگام مشاهده آن از جلو یافت (شکل 11)اندازه سیم ها و لوله ها مطابق با مشخصات در بخش "تطلبات خروجی دی سی" در صفحه 10کابل های قطع کننده باید از طریق سوراخ های کابل در سمت چپ قفسه در هنگام مشاهده آن از عقب هدایت شوند (شکل 10). بار تجهیزات را به اتصال های خروجی محافظت شده از LVD متصل نکنید.
برند | التیک |

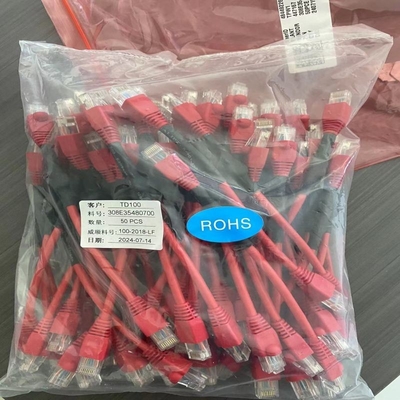

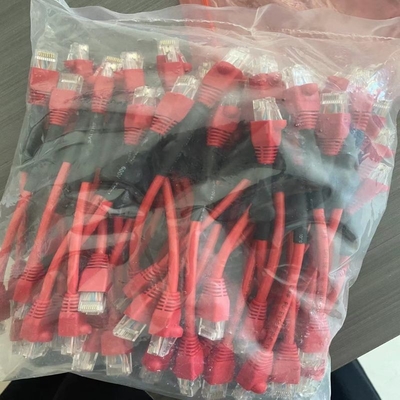

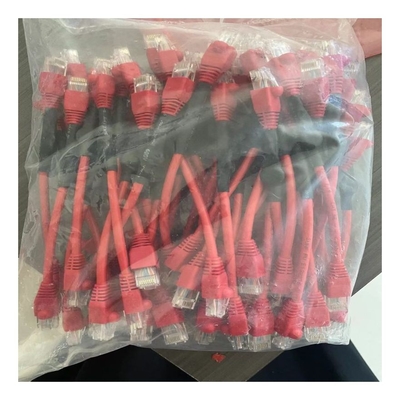

نام محصول | کابل همگام سازی از قفسه به قفسه |
نام پرات | 308E35480700 |
منشاء | چین |
