STI CE+T BRAVO 230 VAC اینورتر ماژولار 60Vdc 230Vac P/N T321740201

5 عدد
MOQ
1USD
قیمت
STI CE+T BRAVO 230 VAC اینورتر ماژولار 60Vdc 230Vac P/N T321740201
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
بخش شماره نه: T321740201
امنیت: EN62040-1
کارایی: 96٪ / 91٪
قدرت دی الکتریک DC/AC: 4300 Vdc
توان خروجی اسمی (VA) / (W): 2500 / 2000
ولتاژ نامی (DC): 60 ولت
جریان اسمی: 35 الف
محدوده ولتاژ (AC): 150-265 V
برجسته کردن:

STI CE+T BRAVO 230 VAC اینورتر ماژولار,اینورتر ماژولار 60Vdc 230Vac,P/N T321740201

,

Modular Inverter 60Vdc 230Vac

,

P/N T321740201

اطلاعات اولیه
محل منبع: چین
نام تجاری: CE+T
گواهی: CE
شماره مدل: T321740201
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 15 تا 30 روز
شرایط پرداخت: T/T
قابلیت ارائه: لاخ
توضیحات محصول

توضیحات

BRAVO یک اینورتر مدولار جمع و جور و مقیاس پذیر است که منبع AC موج سینوسی خالص را ارائه می دهد. در ارتباط با یک سیستم برق DC، یک راه حل عالی پشتیبان AC ارائه می دهد. این دستگاه از آخرین فناوری اینورتر استفاده می کند و بازده انرژی برتر را در اندازه فشرده ارائه می دهد.

فناوری "Twin Sine Innovation" (TSI) تمام نقاط شکست را با مقیاس پذیری کامل حذف می کند. تا 32 ماژول به صورت موازی و راندمان بالا تا 96 درصد کاهش هزینه های عملیاتی.



برنامه های کاربردی

همه برنامه های کاربردی حیاتی تجاری و انواع بارهای AC. طراحی ماژولار و مقیاس‌پذیر با ماژول‌های اینورتر قابل تعویض گرم است که میانگین زمان تعمیر (MTTR) کم، کاهش هزینه‌های خدمات را تضمین می‌کند و نیازهای متغیر را برای توسعه آینده برآورده می‌کند.



مشخصات

  24/230 48/230 60/230 110 ** / 230 220***/ 230
عمومی
EMC (ایمنی) EN 61000-4-2 / ​​EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5/ EN 61000-4-6 / EN 61000-4-8
EMC (گسیل) (کلاس) EN 55022 (الف) EN 55022 (ب)
ایمنی EN62040-1
خنک کننده / ایزوله اجباری / دوبرابر
MTBF 240 000 ساعت (MIL-217-F)
کارایی (معمولی): تبدیل قدرت پیشرفتهersion / روشن خط > 95.5٪ / > 89.5٪ 96٪ / 91٪ 96.5٪ / 92.5٪
دی الکتریک قدرت دی سی/AC 4300 Vdc
درست است سیستم‌های اضافی – complغول پیکر

3 قطع ارتباط سطوحدر خروجی AC و دی سی در قدرت پورت ها

4 قطع ارتباط سطوح در AC در بندر

RoHS سازگار
لرزش لرزش اداری GR63 0 تا 100 هرتز-0.1 گرم / ارتعاش حمل و نقل 5-100 هرتز 0.5 g 100 تا 500 هرتز-1.5 g / تست سقوط
شرایط عملیاتی

طراحی شده برای نصبn در یک IP20 یا محیط IP21

چه زمانی نصب شده است در یک گرد و غبار یا محیط مرطوب مناسب اقدامات (فیلتر هوا، …) باید شکسته شده است.

ارتفاع بالا دریا بدون de-رتبه بندی < 1500 m / deating > 1500 متر - 0.8 % در هر 100 متر
محیط/ذخیره سازی دما/نسبی رطوبت -20 تا 50 درجه سانتیگراد / -40 تا 70 درجه ج / 95 ٪ غیر متراکم
جنس (جنس) فولاد روکش شده-ALU ZINC
خروجی AC قدرت
توان خروجی اسمی (VA) / (W) 1500 / 1200 2500 / 2000
ظرفیت اضافه بار کوتاه مدت 150 % (15 ثانیه) 110 % شوخ طبعی دائمیHin T° محدوده
ضریب توان بار مجاز کامل قدرت امتیاز از 0 درداکتیو به 0 خازنی
داخلی دما مدیریت و سوئیچ خاموش بله
ولتاژ نامی (DC) 24 V 48 V 60 V 110 ولت 220 ولت
محدوده ولتاژ (DC) 19 - 35 V 40 - 60 V 48 - 72 V 90 - 160 ولت 170 - 300 ولت
جریان اسمی

56 A (در 24 Vdc و

خروجی 1200 وات)

46 A (در 48 Vdc و

خروجی 2000 وات)

35 A (در 60 Vdc و

خروجی 2000 وات

19 A (در 110 Vdc و

خروجی 2000 وات)

9.8 A (در 220 Vdc و

خروجی 2000 وات

حداکثر جریان ورودی (برای 15دوم) / ولتاژ موج دار شدن 84 A / < 100 mV rms 84 A / < 2 mV پسوفو 52 A < 100 mV rms 29 A / < 200 mV rms 14.9 A / < 200 mV rms
مرزهای ولتاژ ورودی کاربر با T2S قابل انتخاب است رابط

AC مشخصات ورودی

ورودی AC فقط با ماژول های EPC REG ماژول ها انجام می دهند نه دارند هر ACin

ولتاژ نامی (AC) 220/230/240 V 1P یا 3P (حداقل 3 قفسه برای 3P)
محدوده ولتاژ (AC) 150-265 V
شکستگی 150 تا 185 V درجه بندی خطی 150 VA/120 وات در هر 10Vac
1200 VA / 960 وات @ 150 Vac 2000 VA/1600 W @ 150 Vac
محدوده انطباق قبل از انتقال به دی سی قابل تنظیم
قدرت عامل > 99%
محدوده فرکانس (قابل انتخاب) / syمحدوده nchronization 50-60 هرتز / محدوده 47 - 53 هرتز / 57 63 هرتز
ولتاژ اسمی (AC*) 220/230/240 V
فرکانس / فرکانس حسابuracy 50 - 60 هرتز / 0.03 %
اعوجاج هارمونیک کامل (رزیسtive بار) < 1.5 %
تاثیر بار زمان بهبودی 0.4 ام‌اس
روشن کنید تاخیر بسته به 20 تا 40 ثانیه بر روی شماره از ماژول درمتوقف شده است
جریان اسمی محافظت شده در برابر rجریان همیشگی 6.6 A 10.9 A
تاج عامل در اسمی قدرت 2.8 : 1 3 : 1
با مدیریت اتصال کوتاه و محافظتدر
اتصال کوتاه روشن است توظرفیت p 10 x منn برای 20 msec - در حالی که در دسترس است برق موجود استدر AC ورودی بندر با کنترل و مدیریت بزرگی
جریان اتصال کوتاه پس از روشن شدن بالا جظرفیت 2.1 منnدر طول 15 س و 1.5 منn بعد از 15 س
در حال انتقال عملکرد
حداکثر قطع ولتاژ / کل ولتاژ گذرا dادرار (حداکثر) 0 s / 0 س
نمایش سینوپتیک LED
آلارم خروجی / نظارت تماس های خشک در قفسه / استاندارد USB port و MODBUS در T2S، اختیاری : Candis نمایش / Candis TCP-IP
از راه دور در/خاموش در ترمینال عقب قفسه via T2S

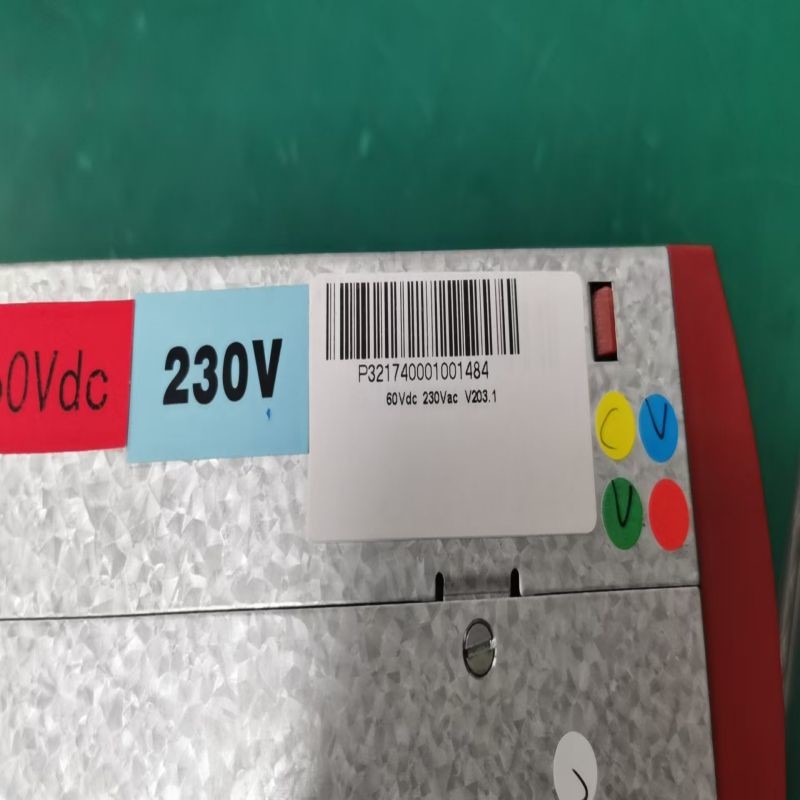

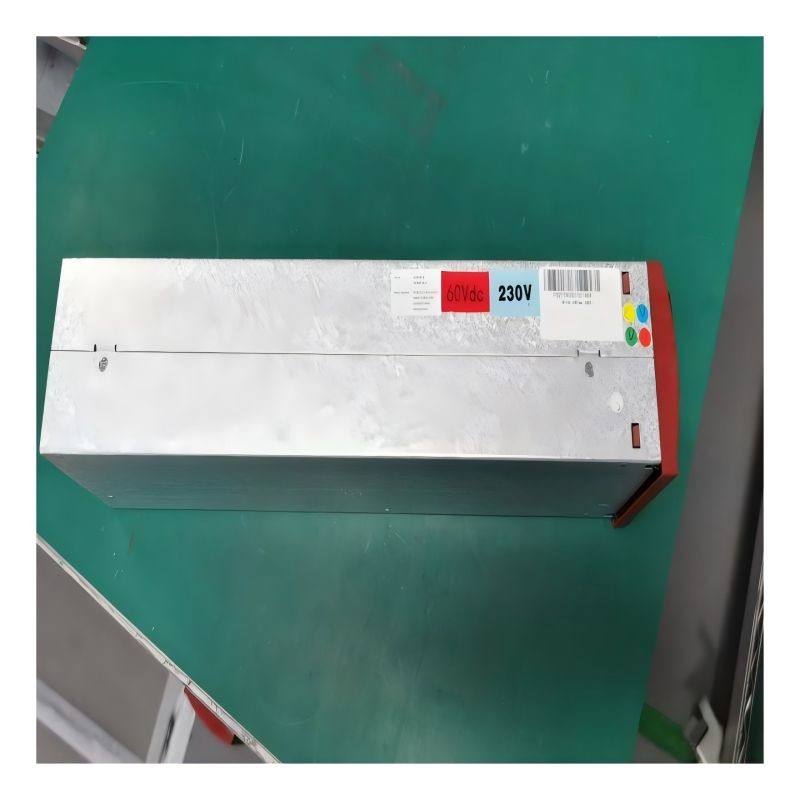

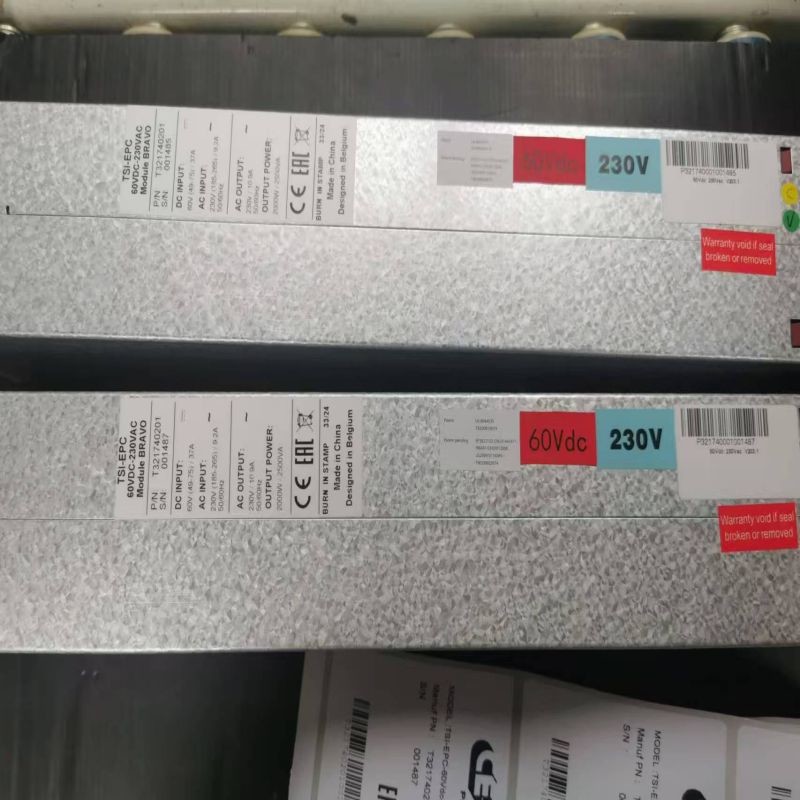

نمایش محصول
