تکنولوژی ECIتمام نقاط تک شکست را از بین می بردبا مقیاس پذیری کامل؛ تا 32 ماژول موازی و کارایی بالا تا96 درصد
تبدیل AC به ACو بالاتر93.7٪ در تبدیل DC / AC، بنابراین کاهش هزینه های عملیاتی.2.7 MVA
درخواست ها
تمام برنامه های کاربردی حیاتی کسب و کار و تمام انواع بار های AC. طراحی ماژولار و مقیاس پذیر با ماژول های اینورتر گرم قابل تعویض است که تضمین می کند
زمان متوسط برای تعمیر(MTTR) ، کاهش هزینه های خدمات و پاسخگویی به نیازهای در حال تغییر برای گسترش آینده.
• ورودی AC اضافی برای افزایش بهره وری در تبدیل دوگانه
• طیف گسترده ای از ورودی AC تا 293 Vac L-N
• تا 12kVA در 2RU - 19 اینچ
• با استفاده از دستگاه هماهنگ سازی اضافی تا 2.7 MVA
• زیرساخت های 1P یا 3P
• سازگار با Inview S، X و GW

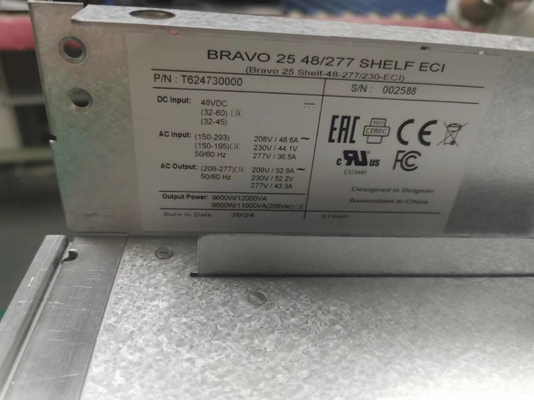

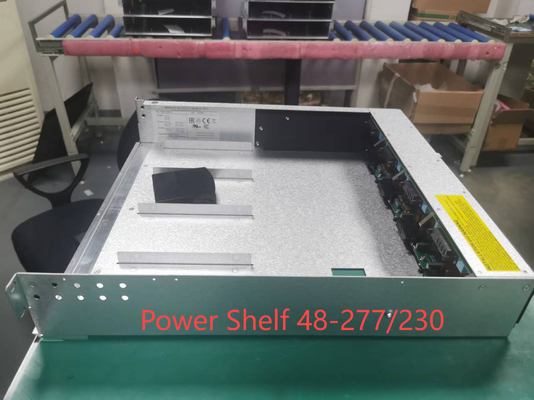

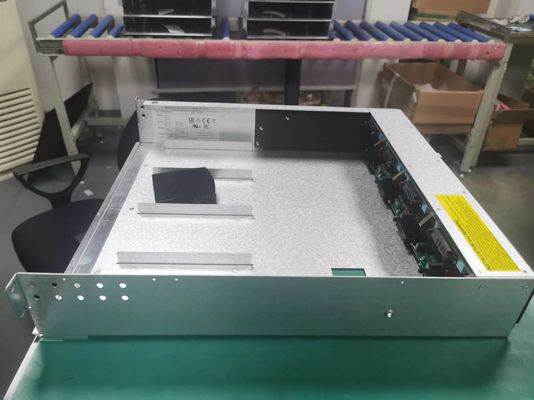

شماره بخش: ماژول / قفسه | T621D30201 / T624730000 |
خنک کننده / سر و صدا | خنک سازی اجباری فن / <65db @1meter |
قدرت دی الکتریک DC/AC | 4300 Vdc |
T ° کار / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-3 کلاس 3 آزمایش شده است.1 -20°C تا 65°C، کاهش قدرت از 40°C تا 65°C / حداکثر RH 95٪ برای 96 ساعت در سال |
ذخیره سازی T ° / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-1 کلاس 1 آزمایش شده است.2 -40°C تا 70°C / حداکثر RH 95% برای 96 ساعت در سال |
داده های ورودی AC | |
ولتاژ اسمی (برقی) | ۲۳۰ وات / ۱۱.۸ آ، ۲۴۰ وات / ۱۱.۰ آ و ۲۷۷ وات / ۹.۵ آ |
خاموش شدن | 1600 W @ 150 Vac / 2400 W @ 195 Vac خطی کاهش می یابد |
فاکتور قدرت / THD | > 0.99 / < 3٪ |
فرکانس ( محدوده همگام سازی) | 50 هرتز (47 - 53 هرتز) یا 60 هرتز (57 - 63 هرتز) |
داده های ورودی DC | |
ولتاژ اسمی (مجموعه) | 48 Vdc (32 - 63 Vdc)1، شروع کاهش @44 Vdc |
جریان اسمی | 54.4 A |
حداکثر جریان ورودی (برای 15 ثانیه) / موج ولتاژ | 66.8 A / < 10 mV RMS |
داده های خروجی AC | |
بهره وری AC به AC (EPC) / DC به AC | > 96% / > 93.7% |
ولتاژ اسمی2/ در حال حاضر (استفاده کننده قابل انتخاب) | ۲۳۰ واک / ۱۳.۱ آ، ۲۴۰ واک / ۱۲.۵ آ و ۲۷۷ واک / ۱۰.۸ آ (200 - ۲۷۷ واک) |
فرکانس / دقت فرکانس | 50 یا 60 هرتز / 0.03% |
قدرت خروجی اسمی | 3 کیلو وات / 2.4 کیلو وات @ 230 وات |
جریان اسمی | 13A @ 230Vac |
سيستم اينورتر ماژولار فعال شد!
