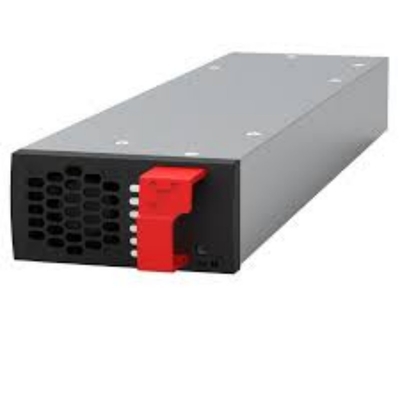

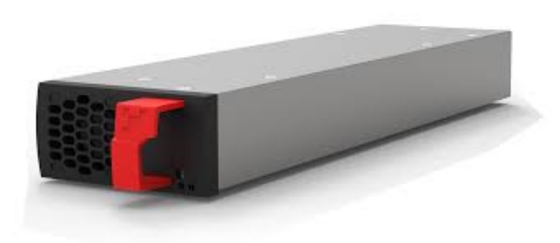

براوو 10 یک اینورتر کوچک و ماژولار است که فرصت های زیادی برای طراحی یک راه حل مناسب برای نیازهای شما فراهم می کند. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 94% efficiency)در ارتباط با ورودی DC، این یک راه حل پشتیبان AC عالی را فراهم می کند.
از 1 تا 32 ماژول، با چندین گزینه در دسترس (دستوری خارج از دور زدن و توزیع AC) ، اینورتر ماژولار Bravo 10 نیز قابل تعویض در حال گرم است که به معنای نگهداری بسیار آسان و ارزان است.ماژول ها با راه حل جدید نظارت ما تحویل داده می شوند.

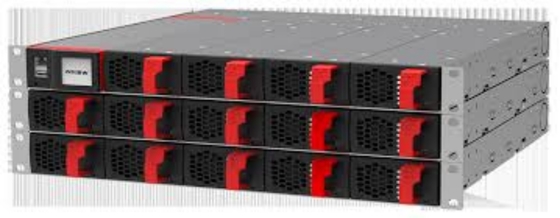

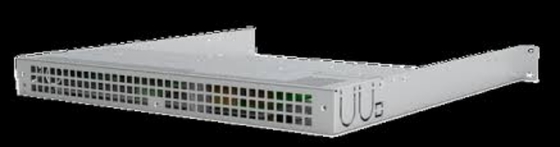

Bravo 10 می تواند با مانیتور Inview S (DIN یا نصب پانل) و مانیتور Inview S Slot استفاده شود. یک قفسه می تواند 5 ماژول (5 kVA) یا 4 ماژول (4 kVA) را با مانیتور Inview S Slot شامل کند.برای درخواست شخص ثالث می توان از Inview GW Rack یا DIN Mount استفاده کرد.
یک راه حل ایده آل برای تامین بارهای کوچک اما حیاتی AC، از 1 kVA تا 32 kVA، مانند سلول های کوچک مخابراتی (4G و 5G) ، کنترل دسترسی، چراغ های راهنمایی، امنیت و غیره.ماژول می تواند در قفسه ها برای تک فاز (120 Vac) یا تقسیم فاز (120/240 Vac) ادغام شود، و پیکربندی سه فاز (3x208 Vac) را می توان در دو قفسه به دست آورد.
شماره بخش: ماژول / قفسه | T611330201 / T614330000 |
قدرت دی الکتریک DC/AC | 4300 Vdc |
T ° کار / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-3 کلاس 3 آزمایش شده است.1 -20°C تا 65°C، کاهش قدرت از >50°C تا 65°C / حداکثر RH 95٪ برای 96 ساعت در سال |
ذخیره سازی T ° / رطوبت نسبی (RH) بدون فشرده سازی |
بر اساس ETS300-019-2-1 کلاس 1 آزمایش شده است.2 -40°C تا 70°C / حداکثر RH 95% برای 96 ساعت در سال |
داده های ورودی AC | |
ولتاژ اسمی (AC) / جریان | 120 واک / 7.2 A |
خاموش شدن | < 108 وات کاهش خطی |
فاکتور قدرت / THD | > 99٪ / < 3٪ |
داده های ورودی DC | |
ولتاژ DC: نامی / محدوده | 48 Vdc / (40-60V) |
جریان اسمی (در 48 Vdc و 800 W خروجی) | 18.5 A |
داده های خروجی AC | |
بهره وری AC به AC (EPC) / DC به AC | 95% / >92% |
ولتاژ اسمی AC (قابل تنظیم) |
120 ولت (100 تا 130 ولت) |
فرکانس / دقت فرکانس | 60 یا 50 هرتز / 0.03% |
قدرت خروجی اسمی (VA) / (W) | 1000 VA / 800 W |
جریان اسمی | 8.3 A @ 120Vac |
نمايش | لامپ سینوپتیک |
