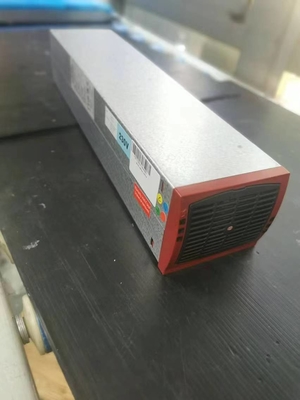

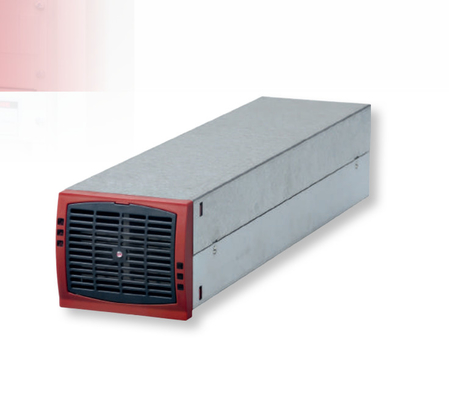

BRAVO یک اینورتر ماژولار جمع و جور و مقیاس پذیر است که یک منبع AC موج سینوس خالص را فراهم می کند. در کنار یک سیستم برق DC، یک پشتیبان AC عالی را فراهم می کند.
از آخرین تکنولوژی اینورتر استفاده می کند و بهره وری انرژی برتر را در یک اندازه فشرده فراهم می کند.
نقاط شکست واحد با مقیاس پذیری کامل؛ تا 32 ماژول موازی و بهره وری بالا تا 96٪ کاهش هزینه های عملیاتی.
تمام برنامه های کاربردی حیاتی کسب و کار و تمام انواع بارهای AC. طراحی ماژولار و مقیاس پذیر با ماژول های اینورتر گرم قابل تعویض است که زمان متوسط تعمیر (MTTR) را تضمین می کند،کاهش هزینه های خدمات و پاسخگویی به نیازهای در حال تغییر برای گسترش آینده.
۲۴ / ۲۳۰ | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
عمومی | |||||
EMC (حصانتی) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
EMC (انبعاثات) (کلاس) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
امنیت | EN62040-1 | ||||
خنک کننده / عایق | مجبور / دوبرابر | ||||
MTBF | 240000 ساعت (MIL-217-F) | ||||
بهره وری (معمول): تبدیل قدرت بهبود یافته / در خط | > 95.5٪ / > 89.5٪ | 96% / 91% | 96.5٪ / 92.5٪ | ||
قدرت دی الکتریک DC/AC | 4300 Vdc | ||||
سیستم های واقعی اضافی مطابق |
3 سطح قطع در AC خارج و DC در پورت های قدرت 4 سطح قطع اتصال در AC در بندر |
||||
RoHS | مطابقت دارد | ||||
ارتعاش | GR63 ارتعاش دفتر 0 تا 100 هرتز-0.1 g / ارتعاش حمل و نقل 5 تا 100 هرتز 0.5 g 100 تا 500 هرتز-1.5 g / آزمایش سقوط | ||||
شرایط عملیاتی |
طراحی شده برای نصب در محیط IP20 یا IP21. در صورت نصب در محیط پر گرد و غبار یا مرطوب، باید اقدامات مناسب (فیلتر کردن هوا،...) انجام شود. |
||||
ارتفاع بالای سطح دریا بدون کاهش | <1500 متر / درجه بندی >1500 متر 0.8٪ در هر 100 متر | ||||
دمای محیط / دمای ذخیره / رطوبت نسبی | -20 تا 50 درجه سانتیگراد / -40 تا 70 درجه سانتیگراد / 95٪، بدون فشرده سازی | ||||
ماده (حافظ) | فولاد پوشش داده شده-ALU زنک | ||||
قدرت خروجی AC | |||||
قدرت خروجی اسمی (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
ظرفیت بارگذاری بیش از حد کوتاه مدت | 150٪ (15 ثانیه) 110٪ دائمی در محدوده T ° | ||||
فاکتور قدرت بار قابل قبول | قدرت کامل از 0 اندوکتیو تا 0 ظرفیت | ||||
مدیریت دمای داخلی و خاموش کردن | آره | ||||
مشخصات ورودی DC | |||||
ولتاژ اسمی (DC) | 24 ولت | ۴۸ ولت | 60 ولت | 110 ولت | 220 ولت |
محدوده ولتاژ (DC) | 19 ️ 35 ولت | 40 تا 60 ولت | ۴۸- ۷۲ ولت | 90 تا 160 ولت | ۱۷۰ تا ۳۰۰ ولت |
جریان اسمی |
56 A (در 24 Vdc و 1200 وات خروجی |
46 A (در 48 Vdc و (۲۰۰۰ وات) |
35 A (در 60 Vdc و برق 2000 وات |
19 A (در 110 Vdc و (۲۰۰۰ وات) |
9.8 A (در 220 Vdc) و برق 2000 وات |
حداکثر جریان ورودی (برای 15 ثانیه) / موج ولتاژ | 84 A / < 100 mV rms |
84 A / < 2 mV پسوفو |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
مرزهای ولتاژ ورودی | انتخاب کاربر با رابط T2S | ||||
مشخصات ورودی AC ورودی AC تنها با ماژول های EPC در دسترس است، ماژول های REG هیچ ACin ندارند |
|||||
ولتاژ اسمی (AC) | 220/230/240 V 1P یا 3P (حداقل 3 قفسه برای 3P) | ||||
محدوده ولتاژ (AC) | 150-265 ولت | ||||
خاموش شدن |
150 تا 185 ولت خطی 150 VA/120 وات در هر 10 وات | ||||
۱۲۰۰ VA / ۹۶۰ W @ 150 واک |
2000 VA/1600 W @ 150 Vac | ||||
محدوده تطابق قبل از انتقال به DC | قابل تنظیم | ||||
فاکتور قدرت | >99٪ | ||||
محدوده فرکانس (انتخابی) / محدوده همگام سازی | 50 ️ 60 هرتز / محدوده 47 ️ 53 هرتز / 57 ️ 63 هرتز | ||||
مشخصات خروجی AC | |||||
ولتاژ اسمی (AC*) | 220/230/240 ولت | ||||
فرکانس / دقت فرکانس | 50 - 60 هرتز / 0.03٪ | ||||
تحریف هارمونیک کل (حمل مقاومت) | < ۱.۵٪ | ||||
زمان بازیابی ضربه بار | 0.4 ms | ||||
تاخیر را فعال کنید | 20 s تا 40 s بسته به تعداد ماژول های نصب شده | ||||
جریان اسمی. در برابر جریان معکوس محافظت می شود | 6.6 A | 10.9 A | |||
فاکتور ارتفاع در قدرت اسمی | 2.8: 1 | 3: 1 | |||
با مدیریت و حفاظت از اتصال کوتاه | |||||
ظرفیت تصفیه مدار کوتاه |
10 × Inبرای 20 msec - در حالی که Mains در پورت ورودی AC در دسترس است با کنترل و مدیریت اندازه |
||||
جریان مدار کوتاه پس از پاک کردن ظرفیت | 2.1 Inدر طول 15 ثانیه و 1.5 ساعتnبعد از 15 ثانیه | ||||
در عملکرد انتقال | |||||
مکس ولتاژ وقفه / کل گذرا ولتاژ مدت زمان (حداکثر) | 0 s / 0 s | ||||
سیگنال و نظارت | |||||
نمايش | لامپ سینوپتیک | ||||
خروجی آژیر / نظارت | تماس های خشک در قفسه / پورت استاندارد USB و MODBUS در T2S، اختیاری: Candis Display / Candis TCP-IP | ||||
کنترل از راه دور | در سمت عقب قفسه از طریق T2S |
