BWT1500 serial 220Vdc &220Vdc modular parallel connection inverter is an inversion device that converts 220V dc/220Vdc power supplied by communication DC power supply into 220V/50Hz sinusoidal AC power. از طریق تبدیل در قدرت DC ورودی، اینورتر موج Sine خالص ارائه می دهد کاربران پایدار و غیر تحریف قدرت AC. در صورت شکست برق در مکان های تجاری،این دستگاه های کلیدی قدرت ولتاژ خروجی انعطاف پذیر و فرکانس را ارائه می دهد.
کنترل دیجیتال: این دستگاه از تکنولوژی 32 بیتی DSP کاملا دیجیتال و فرکانس بالا SPWM استفاده می کند که دارای قابلیت ضد تداخل قوی، سرعت محاسبه سریع، هوش بالا،دقت کنترل دقیق و شکل موج خروجی خالص

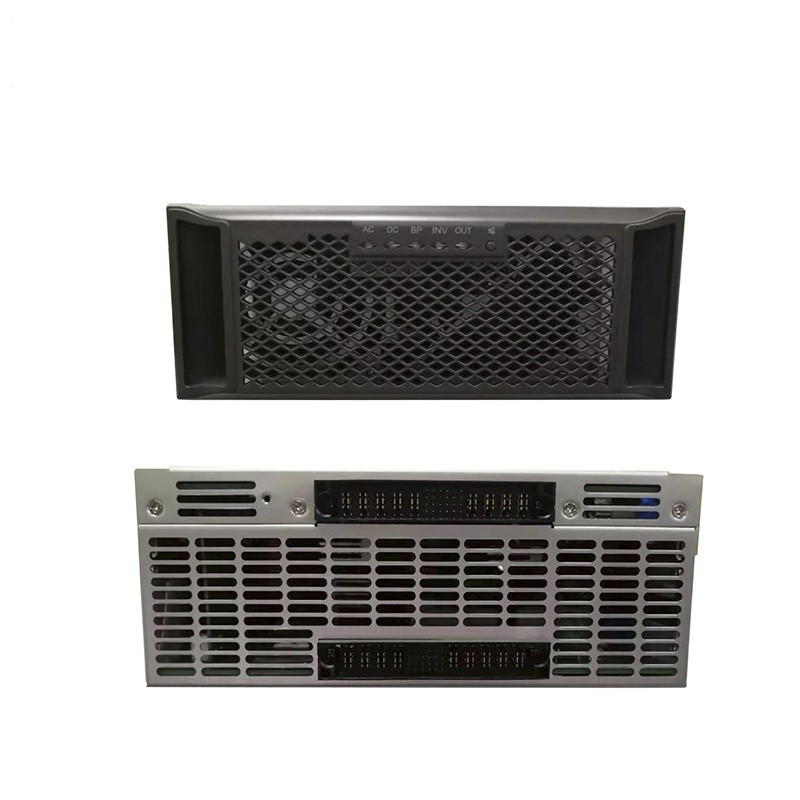

طراحی N + 1 متوازن اضافی: می تواند یک سیستم تامین برق متوازن N + 1 متوازن اضافی را تشکیل دهد. ماژول ها پشتیبان یکدیگر هستند ، با قابلیت اطمینان بالا و پیکربندی انعطاف پذیر.اطلاعات داده های صفحه نمایش LCD دیجیتال 128*64،4 نمایشگر LED کار می کند؛
بدون تکنولوژی موازی استاد-غلام: کار و اتصال موازی هر ماژول به طور مستقل توسط DSP ساخته شده کنترل می شود، بدون نقطه شکست واحد،جریان مستقل بین ماژول ها.

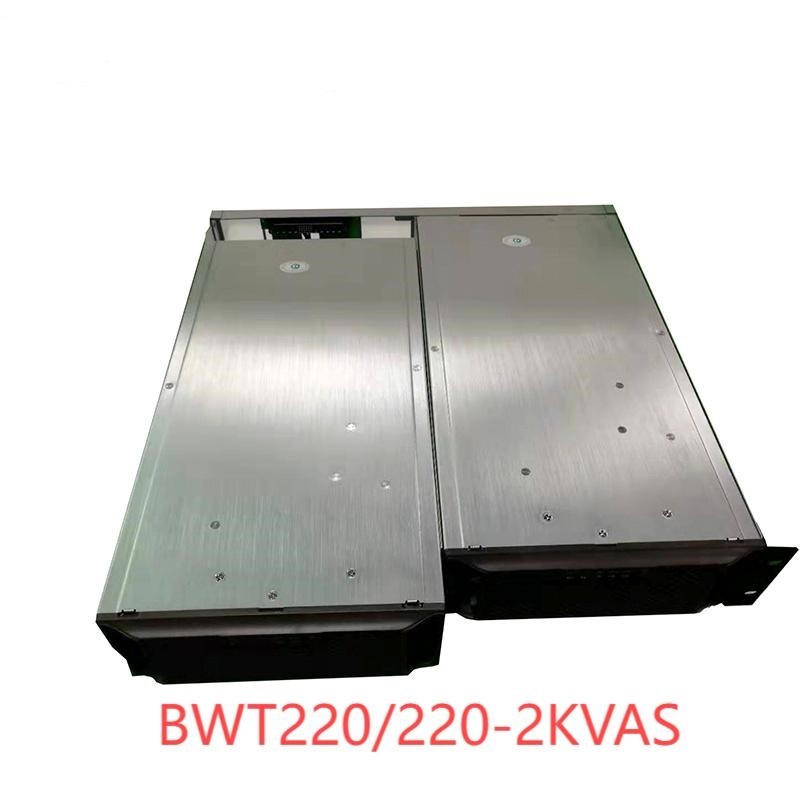

با پلاگین گرم: نیازی به تنظیم و کار با هر پارامتر نیست، پلاگین و بازی، ماژول به طور خودکار به حالت کار عادی وارد می شود، نگهداری و تعویض ساده و سریع است.
ماژول دور زدن داخلی: کاربران می توانند اولویت اینورتر یا اولویت دور زدن را انتخاب کنند
مدیریت نظارت: پانل شاخص، آژیر صدا و نور خطا، رابط ارتباطی RS485 و تماس خشک خطا.
عملکرد حفاظت: دارای توابع ولتاژ بیش از حد ورودی، ولتاژ بیش از حد خروجی، درجه حرارت بیش از حد، مدار کوتاه و غیره است.

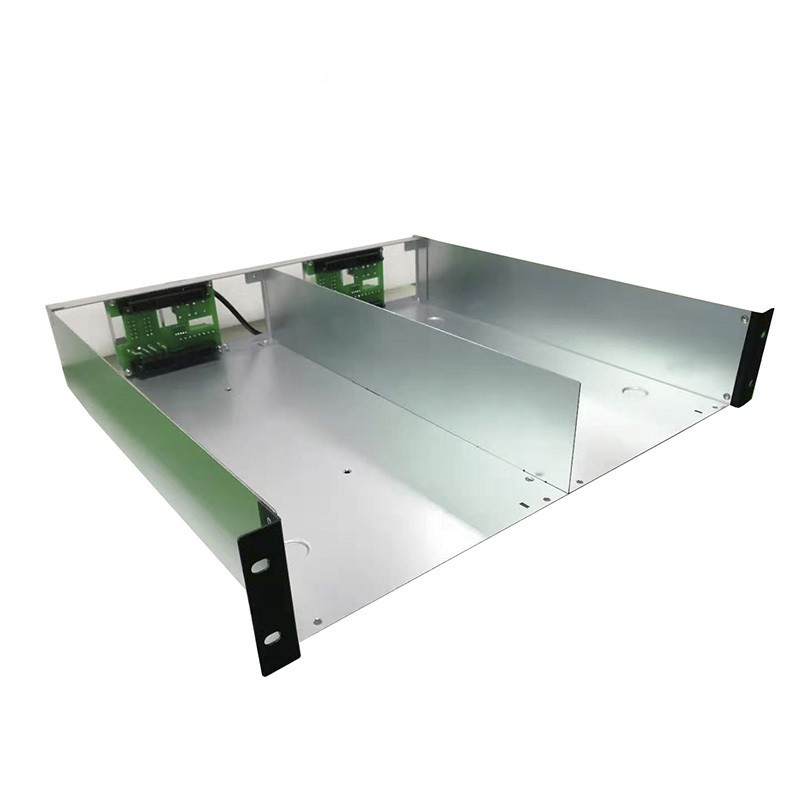

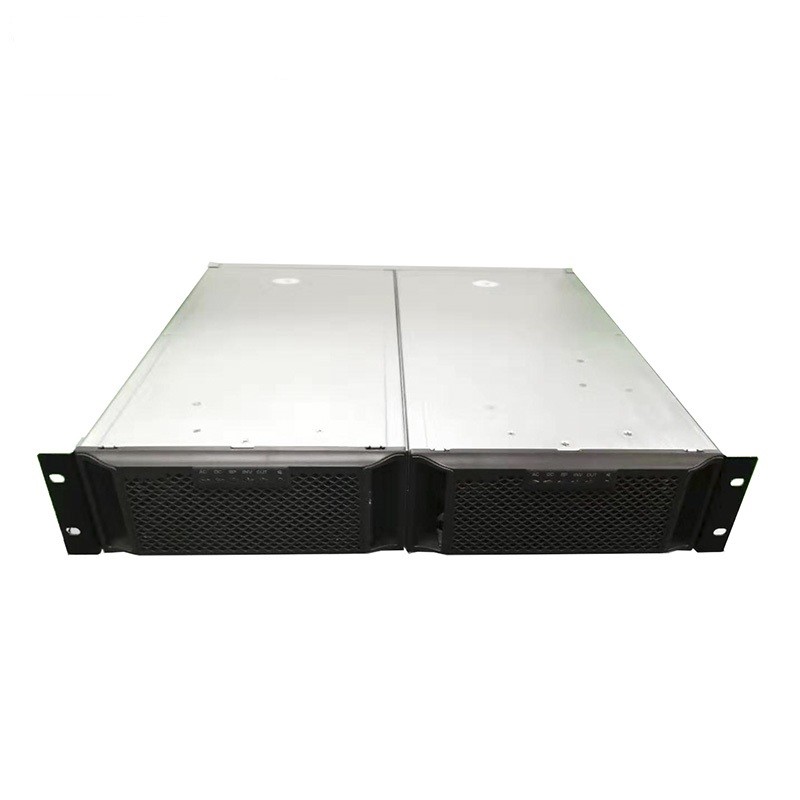

چگالی قدرت بالا: 1/2 19 ′′ طراحی عرض، حجم تنها نیمی از عرض اینورتر معمولی، صرفه جویی در فضا و موازی مناسب است.
داده های فنی | |
مدل | BWT220/220-2KVAS |
ورودی | |
ولتاژ ورودی DC | 220Vdc |
جریان ورودی DC | 9.1 حداکثر |
محدوده ولتاژ ورودی DC | 190-270 ولت |
پر کردن عقبNoise جریان | ≤10٪ |
PF | 0.8 |
ورودی AC BY-PASS | |
محدوده ولتاژ ورودی | 270V-190V ((± 10Vac) |
جریان ورودی نامی | 9.1A |
زمان انتقال | <12ms |
محصول | |
ظرفیت تولید | 2000VA |
ظرفیت تولید نامی | 1600W |
ولتاژ خروجی نامی | 220VAC |
جریان خروجی نامی | 7.3A |
محدوده ولتاژ خروجی | 220Vac ((تسامح ± 1.5٪)) |
بهره وری تولید | ≥85% |
فرکانس خروجی | 50 هرتز |
محدوده فرکانس | ۴۳ تا ۶۷ هرتز |
موج خروجی | امواج سینوس خالص |
THD | ≤3٪ (حمل خط) |
زمان سوئیچ (با عبور به حالت اینورتر) | ≤12ms (با بار) |
محدوده فرکانس خروجی | 50±0.1% یا 60±0.1% |
پویاRپاسخTم | 5٪ ((حمل 0←→100٪) |
PF | 0.8 |
خروجی بیش از محافظت فعلی | |
ظرفیت بیش از حد بار | 10 دقيقه کار رو ادامه بده @105% |
ظرفیت بیش از حد بار | کار رو ادامه بده 1دقيقه @ 125% |
حفاظت از بیش از حد دمای | آره |
محافظت از مدار کوتاه | بله (با AC Connect آزمایش نکنید) |
حفاظت از اتصال معکوس | آره |
عملکرد آزمون محیط زیست | |
دمای محیط | -20 تا +50 درجه سانتیگراد |
کار با دمای بالا | 50±2°C (حمل نامی 24 ساعت) |
کار با دمای پایین | -20±2°C (حمل نامی 24 ساعت) |
نگهداری در دمای بالا | 80±2 °C,24 ساعته |
نگهداری در دمای پایین | -40±2°C,24 ساعته |
رطوبت | 0 تا 90%,هیچ رطوبتی |
ارتفاع عملیاتی (m) | ارتفاع قدرت کامل تا ۲۰۰۰ متر، درجه بندی -۲٪ / ۱۰۰ متر، حداکثر ارتفاع ۵۰۰۰ متر |
حالت موازی | |
حداکثر مقادیر موازی | 8 واحد |
