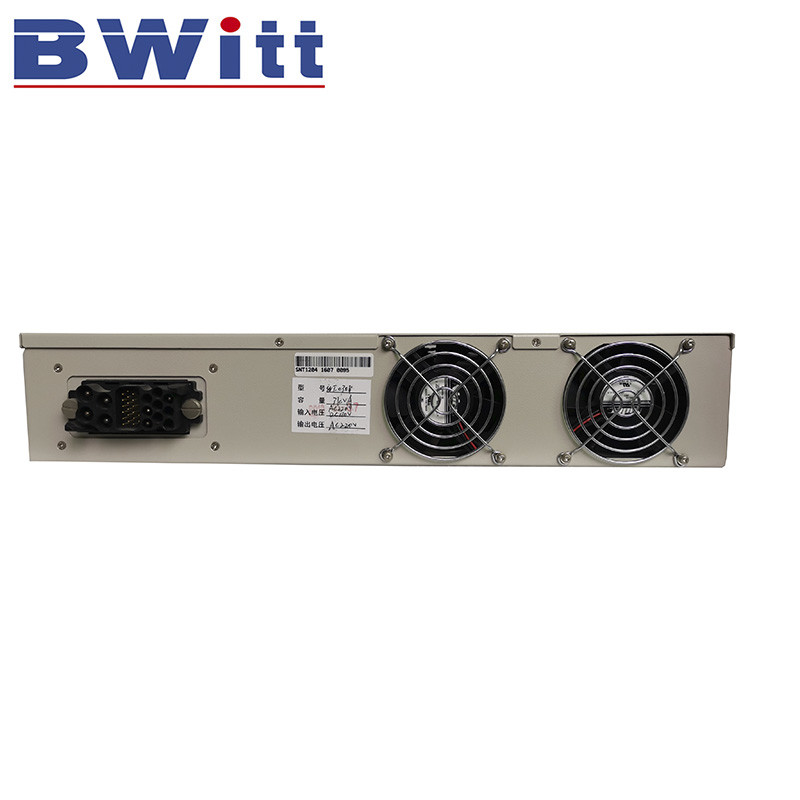

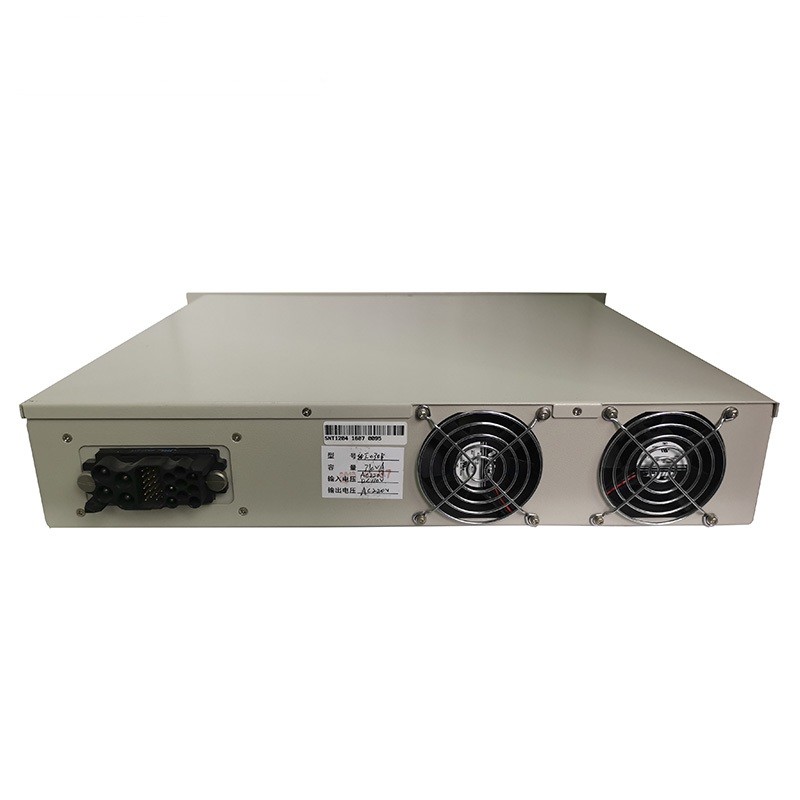

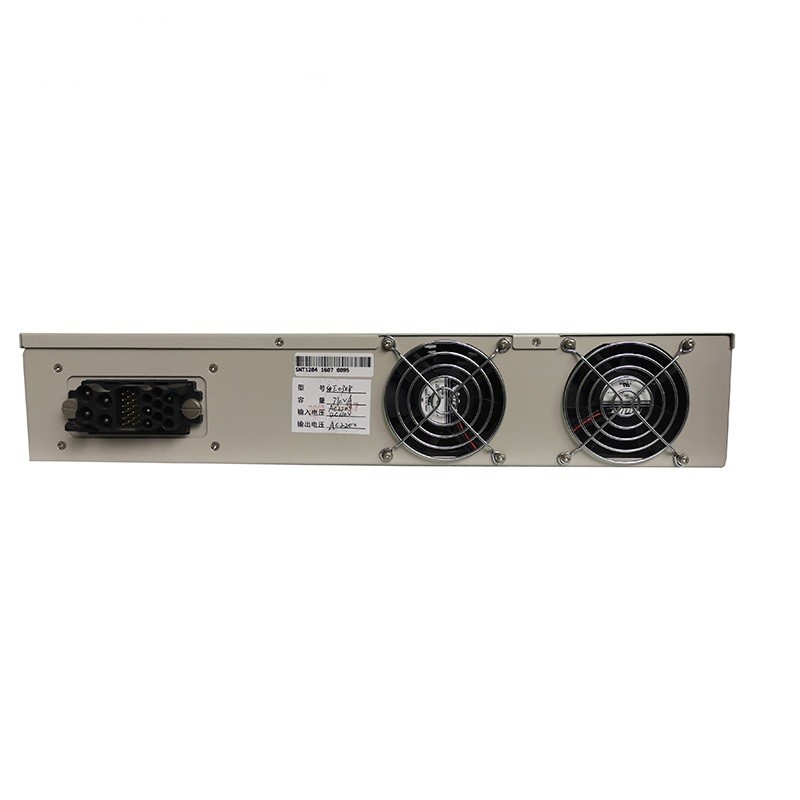

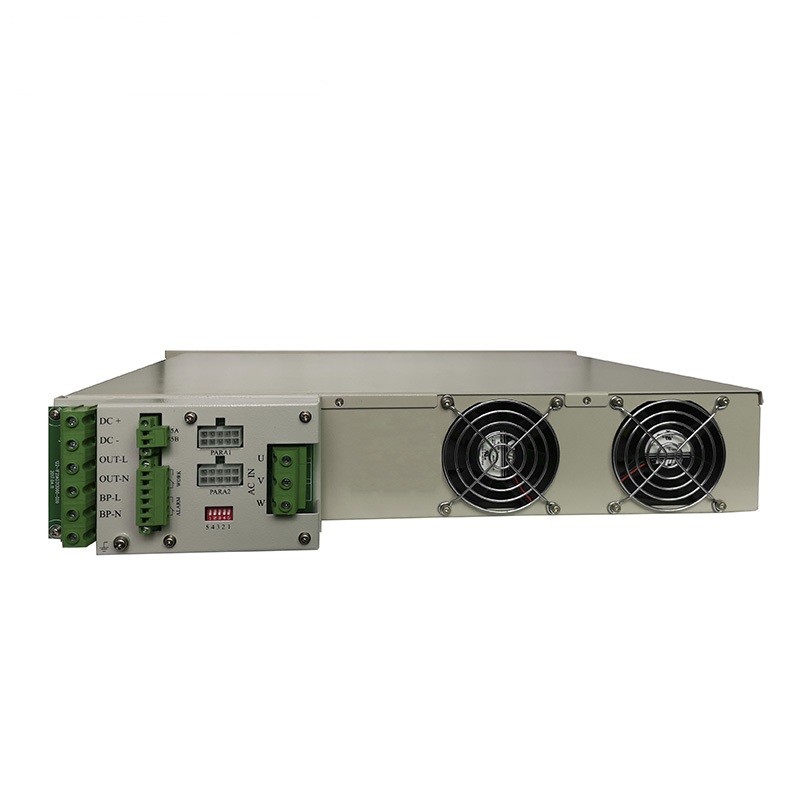

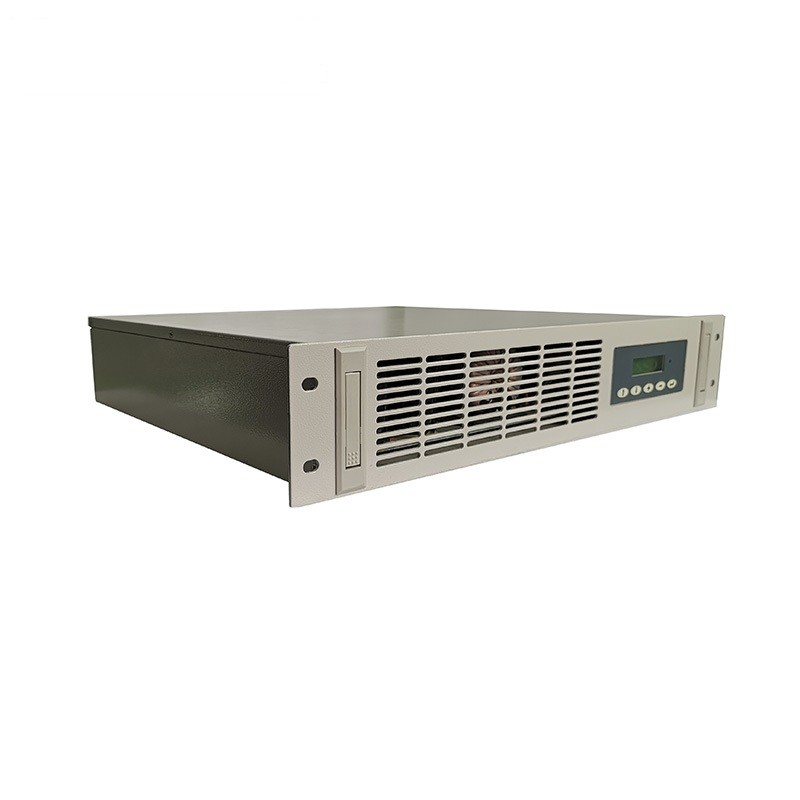

BWT-DT2000 اینورتر موازی به طور خاص برای استفاده از قابلیت اطمینان و مقرون به صرفه و تامین انرژی با ایمنی بالا طراحی شده است.از فناوری اینورترهای جداکننده کامل (برقی) برای تبدیل جریان مستقیم به جریان متناوب سینوسایدال خالص با کیفیت بالا استفاده می کند، نوع قفسه نصب آسان در کابینت.
مزاياي کار ساده، سر و صداي کم، هيچ آلودگي، جمع آوری اطلاعات در زمان واقعي و ارتباطات از راه دوربه کاربران سیستم امکان اجرای مدیریت شبکه و نظارت از راه دور را فراهم می کند.این اینورتر نه تنها برای زمینه برق و ارتباطات مناسب است، بلکه برای مکان های دیگر که نیاز به منبع برق با کیفیت بالا دارند نیز مناسب است.
اینورترهای موازی سری BWT-DT2000 اینورترهای هوشمند هستند. تکنولوژی کنترل دیجیتال 32 بیتی DSP کنترل خط را به سادگی انجام می دهد،قابل اطمینان و سریع برای پاسخ به تغییرات محیط خارجی.
اینورترهای موازی سری BWT-DT2000 فناوری تعدیل عرض پالس SPWM را اتخاذ می کنند و امواج سینوساید خالص را با فرکانس پایدار، ولتاژ پایدار، فیلتر کردن نویز و تحریف کم تولید می کنند.
اینورترهای موازی سری BWT-DT2000 دارای ظرفیت حمل قوی و سوئیچ بای پاس داخلی هستند که تداوم و قابلیت اطمینان تامین برق را برای اینورترها بهبود می بخشد.
اینورترهای موازی سری BWT-DT2000 فناوری پیشرفته سرکوب سر و صدا را در ورودی DC اتخاذ می کنند و با سایر تجهیزات ارتباطی که منبع برق DC را به اشتراک می گذارند تداخل نمی کنند.ورودی AC فیلتر چندگانه را برای از بین بردن تداخل شبکه برق شهرداری و پاسخگویی به تقاضای منبع اصلی برق AC در سیستم کاربردی اتخاذ می کند.
اینورترهای موازی سری BWT-DT2000 می توانند به طور انعطاف پذیر به منبع اصلی AC و منبع اصلی DC تنظیم شوند (از طریق تنظیم میدان صفحه LCD)
BWT-DT2000 سری منبع برق اینورتر موازی زمانی که شکست زنگ هشدار، می تواند با کلید خاموش کردن بسته شود
طراحی منبع برق اینورتر موازی سری BWT-DT2000 کامل است، اجازه می دهد تا DC را در حالت شروع قطع کنید، به طور خودکار به دور زدن قدرت تغییر دهید، بر بار منبع برق تاثیر نمی گذارد،مناسب برای نگهداری و تعویض باتری;
حالت ارتباط RS485، پروتکل مودبوس
فرم محصول | قدرت نامی | 1KVA | 2KVA | 3KVA | 5KVA | 6KVA | 8KVA | 10KVA |
ابعاد(عرض × ارتفاع × عمق)(ملی متر) | 1912U | 1912U | 19-13U | |||||
۴۹۰×۸۸×۳۸۵ | 490×88×392 | 540×132×405 | ||||||
پارامتر ورودی | ولتاژ ورودی DC | 220VDC | ||||||
محدوده ورودی DC | 92️142VDC/185️285VDC | |||||||
جریان ورودی AC | 4.55A | 9.1A | 13.6A | 22.7A | 27.3A | 36.3A | 45.5A | |
محدوده ورودی بای پاس | 176️264VAC | |||||||
زمان جابجایی بای پاس |
نوع الکترونیک<5ms(خارجی) نوع مکانیکی<20ms |
نوع الکترونیک<5ms(خارجی)نوع مکانیکی<30ms | ||||||
خروجی AC | ولتاژ خروجی نامی | 220VAC | ||||||
فرکانس خروجی نامی | 50 هرتز | |||||||
تنظیم بار | < ۱٪ | |||||||
دقت فرکانس | < 0.1% | |||||||
فاکتور اوج | 3:1 | |||||||
تحریف شکل موج | مقاومت با بار کامل<3٪,بار کامل غیرخطی<5 درصد | |||||||
پاسخ پویا | محدوده گذرا ولتاژ<3٪,زمان بازیابی پاسخ گذرا≤60ms(بارگذاری از 0 تا 100) | |||||||
جریان متوازی نامنظم | <3٪ جریان نامی RMS | |||||||
ظرفیت بیش از حد |
جریان بار<105 درصد، کار مستمر جریان بار 105️125%، کار مستمر 10 دقیقه خاموش شدن جریان بار 125️150 درصد,کار مستمر پس از خاموش شدن 1 دقیقه ای جریان بار>150 درصد,بعد از 20ms خاموش شدن |
|||||||
عملکرد حفاظت | حفاظت از اتصال ورودی، محافظت از ورودی تحت ولتاژ و ولتاژ بیش از حد، حفاظت از بیش از حد خروجی، محافظت از مدار کوتاه خروجی، حفاظت از بیش از حد درجه حرارت | |||||||
ارتباطات | رابط ارتباطی | RS485 | ||||||
محیط کار | قدرت عایق بندی | 2KVac,1دقيقه | ||||||
سر و صدا (1 متر) | <45 دی بی | |||||||
دمای محیط کار | -10️50 درجه سانتیگراد | |||||||
دمای حمل و نگهداری | -40️۷۰ درجه سانتیگراد | |||||||
رطوبت نسبی | 0️۹۰ درصد، بدون فشرده سازی | |||||||
ارتفاع نسبی (M) | ≤3000 متر,1500️۳۰۰۰ متر، کاهش ۱٪ در هر افزایش ۱۰۰ متر |
