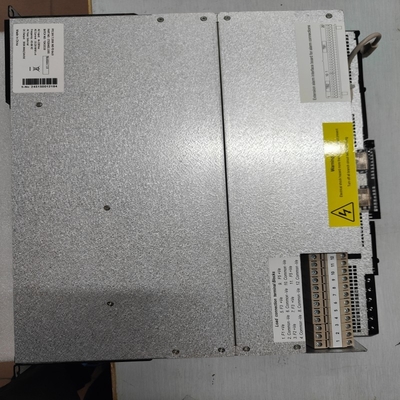

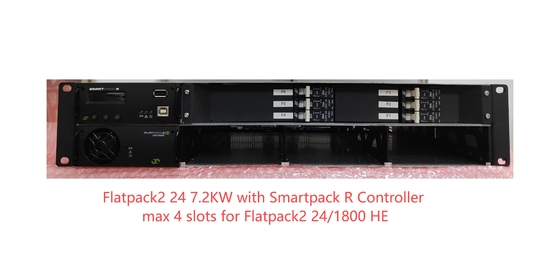

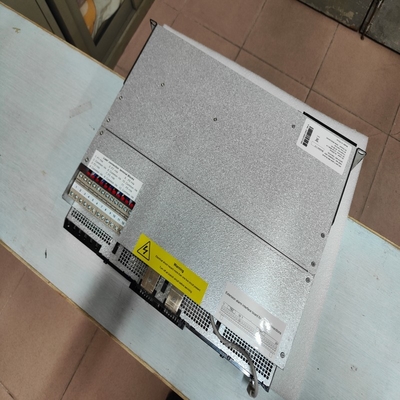

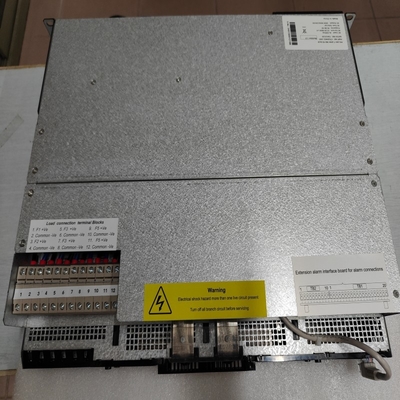

مفهوم ماژولار Flatpack2 در مقایسه با راه حل های سنتی در صنعت مزایای زیادی دارد.اندازه و اثر کل کابینت 50 درصد از اندازه کنترل شده تایریستور است. ساخت و ساز ماژولار Hot Plug-in اجازه می دهد تا افزونه، n + 1، n + 2 پیکربندی.
تعمیر با MTTR < 5 دقیقه آسان است.MTBF بسیار بالا > 350000 ساعت، ولتاژ ورودی AC گسترده و محدوده فرکانس. امکان ساخت سیستم های ترکیبی با تنظیم کننده ها،کنورترهای DC/DC و اینورترهای کنترل شده توسط یک کنترل کننده.
مدل | 24/1800 HE |
شماره بخش | 241115.205 |
اطلاعات ورودی | |
ولتاژ (نامینی) | ۱۸۵ تا ۲۷۵ ولتAC/ 185 - 300 ولتدی سی |
ولتاژ (مجموعه) | 85 تا 300 ولتAC/ 85 - 300 ولتدی سی |
فرکانس | 45 - 66 هرتز، 15-18.5 هرتز1) / 0 هرتز |
جریان (حداکثر) @ ورودی اسمی، بار کامل | 11.25Aدی سی |
فاکتور قدرت | 0.99 (@ 50-100٪ بار) |
THD (@ 230 VAC) | < 4٪ (@ بار کامل) |
حفاظت | فیوز در هر دو خط، واریستور برای حفاظت موقت، خاموش کردن زمانی که VINخارج از محدوده است |
داده های خروجی | |
ولتاژ (پیش فرض) | 26.75 ولتدی سی |
ولتاژ (مجموعه تنظیم پذیر) | 21.75 - 28.8 ولتدی سی |
حداکثر قدرت، ورودی اسمی | ۱۸۰۰ وات |
حداکثر قدرت، درجه بندی شده @VIN= 85 ولتدی سی | ۷۵۰ وات |
حداکثر جریان، @Vخارج≤ 24 ولتدی سی | 75 A |
زمان توقف، ولتاژ پیش فرض و بار 1000 وات | 20 ms، Vخارج> 21 ولتدی سی |
به اشتراک گذاری فعلی | ± 5٪ از حداکثر جریان از 10 تا 100٪ بار |
تنظیم ولتاژ ایستاتیک (10-100٪ بار) | ±0.5٪ از 10 - 100٪ بار و قدرت عرضه شده که توسط پنل های PV محدود نمی شود |
تنظیم ولتاژ دینامیک | ±5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم < 50ms |
ریپل | < 250 mVPPپهنای باند 30 مگاهرتز |
سر و صدا psophometric | < 2 mVRMS |
حفاظت | خاموش کردن ولتاژ بالا، مدار کوتاه، دمای بالا، محدود کردن جریان وارد کننده گرم |
مشخصات دیگر | |
حداکثر کارایی | 95 درصد |
انزوا | 3 کلوولتAC️ ورودی و خروجی 1.5 کلوولتACزمین ورودی، 0.5 کلوولتدی سیزمین تولید |
آژیرهای هشدار (LED قرمز) | خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، شکست اصلاح کننده، خاموش شدن ولتاژ بالا در خروجی، شکست فن، هشدار ولتاژ پایین، شکست اتوبوس CAN |
هشدارها (LED زرد) | اصلاح کننده در حالت کاهش قدرت، محدوده جریان باتری از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، در حالت ولتاژ بیش از حد در حال چرخش است |
نورمال (LED سبز) | ورودی و خروجی خوبه |
MTBF (طریقه III (a) در شماره I از سری Telcordia SR-332) | >300000 (@ Tمحیط: 25 °C) |
دمای کار (۵-۹۵٪ RH بدون تهویه) | -40 -75 درجه سانتیگراد |
حداکثر قدرت خروجی بالاتر از temp / to | 45°C [+113°F] / 1200W |
دمای ذخیره سازی | -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون فشرده سازی |
ابعاد [WxHxD] / وزن | 109 × 41.0 × 327 میلی متر [4.25 × 1.61 × 13] / 1.950 کیلوگرم [4.3 پوند] |
استانداردهای طراحی | |
ایمنی برق | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC 60950-1:2013 UL 60950-1:2014 |
EMC |
استاندارد EN 61000-6-1:2007-6-2:2005، -6-3:2007 + A1:2010، -6-4:2007 + A1:2010 IEC 61000-6-5:2015، EN 300 386:v2.1.1، FCC CFR 47 قسمت 15:2008 |
محیط زیست |
ETSI EN 300 019: 2-1 (طبقه 1.2) و 2-2 (طبقه 2.3) 2011/65/EU (RoHS) و 2012/19/EU (WEEE) شرایط عملیاتی عادی مطابق با IEC 62040-5-3:2016 بند 4.2شرایط عملیاتی دیگر مطابق با IEC 62040-5-3:2016 بند 4.3، باید به شما اطلاع بدهم |
1) حداکثر قدرت کاهش یافته به 1000W @ 230Vac & 16 2/3Hz ورودی |
