اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده

10
MOQ
1USD
قیمت
اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Model Number: TF12-220/3KW
Product Name: Inverter Module
Input voltage: 12Vac
Output voltage: 220Vac
Input capacity: 3KW
Other function: RS 232 RS485
Gross Weight: 19kg
Package: 484*452*176mm
برجسته کردن:

اينورترهای 19 اينچ DC AC,4RU اینورترهای DC AC,اینورترهای AC DC

,

4RU DC AC Inverters

,

Rack DC AC Inverters

اطلاعات اولیه
محل منبع: CN
نام تجاری: Custom made
گواهی: CE
شماره مدل: TF12-220
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 3-4 هفته
قابلیت ارائه: 500 مجموعه در ماه
توضیحات محصول

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 0



سري ST-3KW يه اينورتر موج سينوس خالص قابل گسترش و سفارشي است
که به طور خاص برای کاربردهای 19 اینچی در زمینه ارتباطات طراحی شده است.
در یک شاسی ریک 19 اینچی 4RU قرار دارد ، دارای یک راه حل ورودی دوگانه نسل جدید با 220V AC است
و ورودی های برق 12 ولت DC.

این شکاف بین منابع برق UPS سنتی و اینورترهای موج سینوس خالص معمولی را پر می کند،
ارائه یک منبع برق بسیار قابل اعتماد برای بار های ارتباطی حیاتی.



مجهز به تکنولوژی کنترل هوشمند دو سی پی یو، عملکرد عالی ارائه می دهد.
اینورتر دارای حالت های عملیاتی متعدد مانند حالت شبکه، حالت صرفه جویی در انرژی و
حالت باتری، ارائه سناریوهای کاربردی انعطاف پذیر.
برای اتصال آسان به سیستم های نظارت. صفحه نمایش LCD پارامترهای تجهیزات را در زمان واقعی نشان می دهد
و وضعیت عملیات به وضوح.



واحد با مجموعه ای از ویژگی های محافظتی از جمله حفاظت از بار کوتاه، حفاظت از بار بیش از حد،
محافظت از ولتاژ بالا/پایینی باتری، محافظت از جریان بالا و محافظت از درجه حرارت بالا.
همچنین دارای یک گزینه دور زدن نگهداری و DC پشتیبان است.
منبع برق ثابت و با کیفیت بالا و تبدیل بدون مشکل بین منابع برق AC و DC
با یک زمان تغییر کمتر از 6ms، از طریق یک سوئیچ استاتیک داخلی به دست می آید.









ویژگی های اصلی:



 Standard 19” Rack mount 4RU Chassis;
️ خروجی موج سینوس واقعی (T.H.D < 3٪)
پارامتر دستگاه نمایش LCD در زمان واقعی، وضعیت عملیات
در یک نگاه روشن
تکنولوژی کنترل هوشمند دو سی پی یو، عملکرد عالی
حالت شبکه / حالت صرفه جویی در انرژی / حالت باتری می تواند تنظیم شود ، کاربرد انعطاف پذیر است.
پورت ارتباطی RS232
 Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
عملکرد سوئیچ اتوماتیک: DC به AC، AC بای پاس، کمتر از 6ms
- نظارت در زمان واقعی بر وضعیت عملکرد سیستم،آلارم صوتی و تصویری
پیام هشدار تاریخی را ثبت کنید و می توانید از آن پرس و جو کنید.
‬ تنظیم کننده ولتاژ داخلی استقرار ولتاژ AC؛
✅ راه دور نگه داری / DC در دسترس است.
حفاظت: حفاظت از فشار کوتاه، محافظت از فشار بیش از حد، محافظت از باتری بیش از ولتاژ / زیر ولتاژ




پارامترها:


داده های فنی
مدل TF12/220-3000 وات
ورودی
ولتاژ ورودی AC 170 ~ 270 VAC (220V)نورم)
قطع کننده AC 13.63A MCB
ولتاژ ورودی باتری 12Vdc
محدوده ولتاژ باتری 10-15Vdc
قطع کننده ورودی باتری 250@MCB
خنک کننده خنک کننده نیروی
جریان ورودی DC حداکثر 300A
فرکانس خروجی 50 هرتز ± 0.1%
محصول
ظرفیت تولید نامی ۳۰۰۰ وات
ولتاژ خروجی نامی 220VAC (مطابق حالت اینورتر)
جریان خروجی نامی 13.63A
محدوده ولتاژ خروجی 220Vac ((تسامح ± 5٪ @ حالت اینورتر)
سوکت خروجی AC NEMA L5-30R*2
بهره وری تولید 85 تا 90 درصد (طریقه اینورتر)
فرکانس خروجی 50 هرتز
محدوده فرکانس ۴۷ تا ۵۳ هرتز
موج خروجی امواج سینوس خالص
THD ≤3٪ (حمل خط)
زمان سوئیچ (با عبور به حالت اینورتر) ≤6ms (با بار)
ویژگی حفاظتی
AC تحت محافظت از سوئیچ ولتاژ ≤170Vac ( ولتاژ واکنش ≥10Vac)
حفاظت از سوئیچ AC over Voltage ≥280AC
درجه حرارت بیش از حد بله (تغییر خودکار)
باتری زیر نقطه محافظت ولتاژ ≤85
باتری آلارم ولتاژ پایین 12.6±0.5
اوهخروجی بیش از حفاظت فعلی
ظرفیت بیش از حد بار ادامه کار 30s @ اضافه بار 110٪ ~ 120٪
ظرفیت بیش از حد بار ادامه کار 300ms @ بیش از بار 160٪
حفاظت از بیش از حد دمای آره
محافظت از مدار کوتاه بله (با AC Connect آزمایش نکنید)
حفاظت از اتصال معکوس آره
OVP خروجی ≥140VAC ((وضعیت اینورتر)
هشدار ولتاژ پایین خروجی ≤85VAC ( حالت inverter)
ایمنی و EMC
قدرت دی الکتریک ((AC-Chassis) 3500Vdc/10mA//1min.بدون فلش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC)
قدرت دی الکتریک (DC-Chassis)

750Vdc/10mA/1min بدون فلش، بدون خرابی



LVD EN 60950-1
EMC/EM I EN 61000-6-3؛ EN 61000-6-1 ؛IEC 61000-6-2 و IEC 61000-6-4

ROHS



IEC 62321-4 ، IEC 62321-5 ، IEC 62321-6 ، IEC 62321-7 ، IEC 62321-8



عملکرد آزمون محیط زیست
دمای محیط 0 تا +40°C
کار با دمای بالا 40±2°C (حمل نامی 24 ساعت)
کار با دمای پایین 0±2°C (حمل نامی 24 ساعت)
نگهداری در دمای بالا 50±2 °C،24H
نگهداری در دمای پایین -150±2°C، 24 ساعت
رطوبت 0 ~ 90٪، هیچ رطوبت رطوبت
ارتفاع عملیاتی (m) ارتفاع قدرت کامل تا ۲۰۰۰ متر، درجه بندی -۲٪ / ۱۰۰ متر، حداکثر ارتفاع ۵۰۰۰ متر
ارتباطات
232 روپيه آره
صفحه نمایش ال سی دی

وضعیت LCD



ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، زمان، نرخ بار و غیره



وضعیت اینورتر



منبع اصلی عادی، اینورتر عادی، باتری زیر ولتاژ و خروجی بیش از حد و غیره



اندازه گیری
اندازه W*D*H(mm) ۴۸۴*۴۵۲*۱۷۶ میلی متر

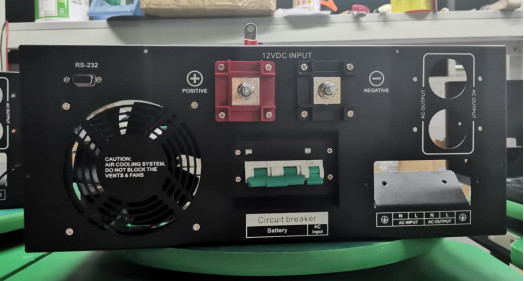

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 1

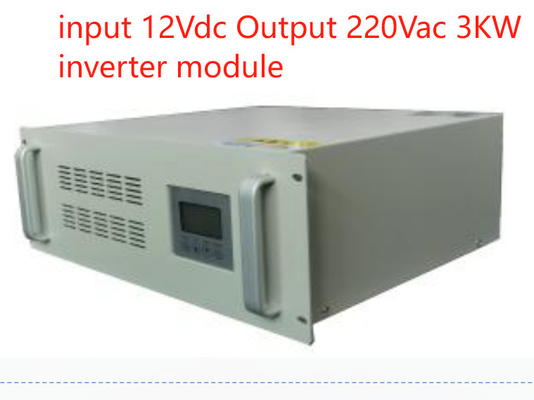

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 2اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 3اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 4

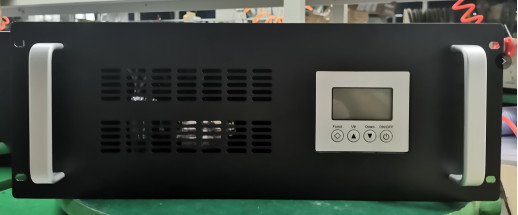

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 5

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 6



(بر حسب دستور ساخته شده، رنگ ها می توانند خاکستری یا بلک باشند)



اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 7







اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 8

اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 9



اینورتر DC AC 19inch 4RU Rack Type Input 12Vdc به Output 220Vac ماژول اینورتر 3kw سفارشی ساخته شده 10
