ویژگی های اصلی:
داده های فنی | |

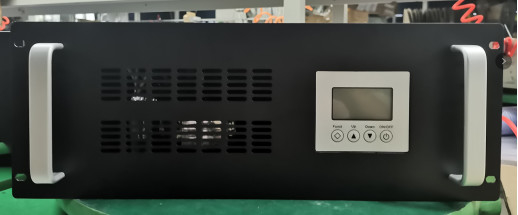

مدل | TF12/220-3000 وات |
ورودی | |
ولتاژ ورودی AC | 170 ~ 270 VAC (220V)نورم) |
قطع کننده AC | 13.63A MCB |
ولتاژ ورودی باتری | 12Vdc |
محدوده ولتاژ باتری | 10-15Vdc |
قطع کننده ورودی باتری | 250@MCB |
خنک کننده | خنک کننده نیروی |
جریان ورودی DC | حداکثر 300A |
فرکانس خروجی | 50 هرتز ± 0.1% |
محصول | |
ظرفیت تولید نامی | ۳۰۰۰ وات |
ولتاژ خروجی نامی | 220VAC (مطابق حالت اینورتر) |
جریان خروجی نامی | 13.63A |
محدوده ولتاژ خروجی | 220Vac ((تسامح ± 5٪ @ حالت اینورتر) |
سوکت خروجی AC | NEMA L5-30R*2 |
بهره وری تولید | 85 تا 90 درصد (طریقه اینورتر) |
فرکانس خروجی | 50 هرتز |
محدوده فرکانس | ۴۷ تا ۵۳ هرتز |
موج خروجی | امواج سینوس خالص |
THD | ≤3٪ (حمل خط) |
زمان سوئیچ (با عبور به حالت اینورتر) | ≤6ms (با بار) |
ویژگی حفاظتی | |
AC تحت محافظت از سوئیچ ولتاژ | ≤170Vac ( ولتاژ واکنش ≥10Vac) |
حفاظت از سوئیچ AC over Voltage | ≥280AC |
درجه حرارت بیش از حد | بله (تغییر خودکار) |
باتری زیر نقطه محافظت ولتاژ | ≤85 |
باتری آلارم ولتاژ پایین | 12.6±0.5 |
اوهخروجی بیش از حفاظت فعلی | |
ظرفیت بیش از حد بار | ادامه کار 30s @ اضافه بار 110٪ ~ 120٪ |
ظرفیت بیش از حد بار | ادامه کار 300ms @ بیش از بار 160٪ |
حفاظت از بیش از حد دمای | آره |
محافظت از مدار کوتاه | بله (با AC Connect آزمایش نکنید) |
حفاظت از اتصال معکوس | آره |
OVP خروجی | ≥140VAC ((وضعیت اینورتر) |
هشدار ولتاژ پایین خروجی | ≤85VAC ( حالت inverter) |
ایمنی و EMC | |
قدرت دی الکتریک ((AC-Chassis) | 3500Vdc/10mA//1min.بدون فلش، بدون خرابی، بدون قوس (فقط اولویت ورودی AC) |
قدرت دی الکتریک (DC-Chassis) |
750Vdc/10mA/1min بدون فلش، بدون خرابی
|
LVD | EN 60950-1 |
EMC/EM I | EN 61000-6-3؛ EN 61000-6-1 ؛IEC 61000-6-2 و IEC 61000-6-4 |
ROHS
|
IEC 62321-4 ، IEC 62321-5 ، IEC 62321-6 ، IEC 62321-7 ، IEC 62321-8
|
عملکرد آزمون محیط زیست | |
دمای محیط | 0 تا +40°C |
کار با دمای بالا | 40±2°C (حمل نامی 24 ساعت) |
کار با دمای پایین | 0±2°C (حمل نامی 24 ساعت) |
نگهداری در دمای بالا | 50±2 °C،24H |
نگهداری در دمای پایین | -150±2°C، 24 ساعت |
رطوبت | 0 ~ 90٪، هیچ رطوبت رطوبت |
ارتفاع عملیاتی (m) | ارتفاع قدرت کامل تا ۲۰۰۰ متر، درجه بندی -۲٪ / ۱۰۰ متر، حداکثر ارتفاع ۵۰۰۰ متر |
ارتباطات | |
232 روپيه | آره |
صفحه نمایش ال سی دی | |
وضعیت LCD
|
ولتاژ ورودی و خروجی، فرکانس، جریان خروجی، زمان، نرخ بار و غیره
|
وضعیت اینورتر
|
منبع اصلی عادی، اینورتر عادی، باتری زیر ولتاژ و خروجی بیش از حد و غیره
|
اندازه گیری | |
اندازه W*D*H(mm) | ۴۸۴*۴۵۲*۱۷۶ میلی متر |
(بر حسب دستور، 1KW/2KW/3KW، باتری ورودی 12Vdc خروجی 220Vac رنگ می تواند خاکستری یا سیاه باشد)
