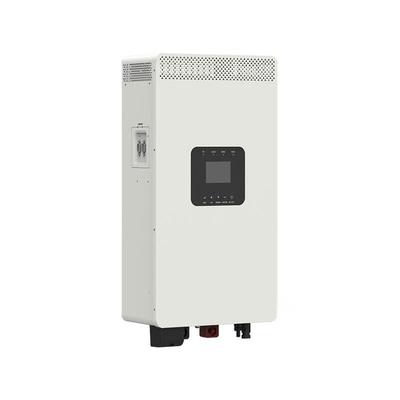

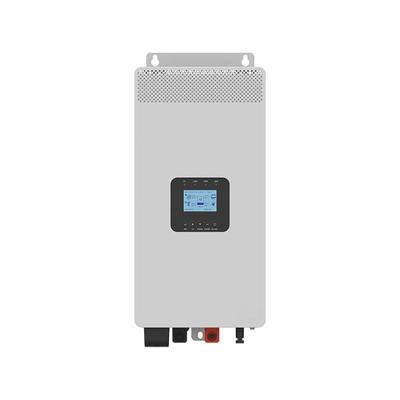

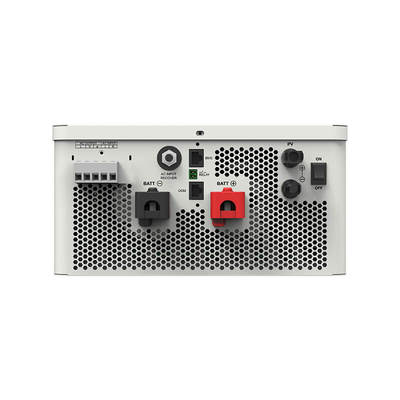

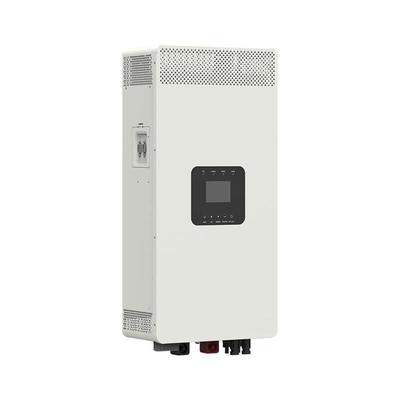

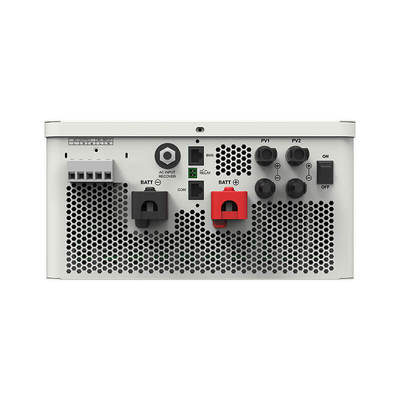

اینورتر هیبریدی خورشیدی 3.5 کیلووات 24 ولت DC MPPT شارژر 120 آمپر حداکثر ورودی PV 500 ولت DC 220 ولت AC اینورتر موج سینوسی خالص خارج از شبکه با WIFI

مدل

HP2042-AH0450P20A

HP3522-AH1250P20A

HP3542-AH0650P20A

باتری(DC)

نوع باتری

باتری لیتیومی / باتری اسید سرب

محدوده ولتاژ

43.2-60.0VDC

21.6-32.0VDC

43.2-60.0VDC

ولتاژ نامی

48VDC

24VDC

48VDC

حداکثر جریان شارژ

40A

120A

60A

حداکثر جریان تخلیه

52A

180A

90A

ورودی PV(DC)

حداکثر توان ورودی

3,000W

4,000W

حداکثر ولتاژ ورودی

500V

حداکثر جریان ورودی PV

15A

16A

حداکثر جریان اتصال کوتاه PV

18A

محدوده ولتاژ MPPT

85-400V

تعداد MPPT ها

1

تعداد رشته ها در هر MPPT

1

ورودی برق شهری

توان ورودی نامی (شارژ + بای پس)

3,050W

5,350W

حداکثر جریان ورودی

13.6A

22.7A

ولتاژ ورودی نامی

220VAC/230VAC

محدوده ولتاژ ورودی

90-285VAC

فرکانس ورودی نامی

45-65Hz

خروجی اینورتر

توان نامی

2,000W

3,500W

توان خروجی گذرا

4,000W (3S)

7,000W (3S)

جریان خروجی نامی

9.1A

15.9A

سطح ولتاژ خروجی

220/230VAC±3%

شکل موج ولتاژ خروجی

موج سینوسی خالص

سطح فرکانس خروجی

50Hz/60Hz±0.2%

THDu

≤3%

ضریب توان بار

0.2-1

زمان سوئیچ

اینورتر به برق شهری: 10ms     برق شهری به اینورتر: 20ms

راندمان

حداکثر راندمان اینورتر

92%

93%

94%

حداکثر راندمان بار

90%

92%

پارامترهای محیطی

دمای عملیاتی

-20℃ تا 50℃(>30℃ کاهش رتبه)

دمای ذخیره سازی

-25℃ تا 60℃

رطوبت نسبی

＜95%(N.C.)

ارتفاع

4,000m(＞2,000m کاهش رتبه)

حفاظت از نفوذ

IP20

پارامترهای مکانیکی

ابعاد (L × W × H)(mm)

629×291.4×163

654×291.4×163

629×291.4×163

اندازه نصب (L × W)(mm)

592×200

617×200

592×200

اندازه سوراخ نصب (L × W)(mm)

Φ9/Φ10

وزن (کیلوگرم)

13.3

15.3

14.3

سایر موارد

تلفات بدون بار

＜28.8W

＜28.8W

＜38.4W

تلفات آماده به کار

≤24W

＜21.6W

＜28.8W

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

عملکرد موازی

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

صفحه نمایش

LCD

حفاظت

حفاظت از جریان بیش از حد AC / حفاظت از ولتاژ بیش از حد AC / حفاظت از ولتاژ کم AC / حفاظت از فرکانس بیش از حد AC حفاظت از فرکانس کم AC / حفاظت از اضافه بار بای پس AC / حفاظت از ولتاژ بیش از حد باتری
حفاظت از تخلیه بیش از حد باتری / حفاظت از دمای بیش از حد باتری / حفاظت از دمای پایین باتری لیتیومی حفاظت از قطبیت معکوس ورودی PV / محدود کردن جریان PV / حفاظت از محدودیت توان / حفاظت از اتصال کوتاه PV حفاظت از گرمای بیش از حد دستگاه / حفاظت از اتصال کوتاه خروجی بار / حفاظت از اضافه بار خروجی اینورتر
