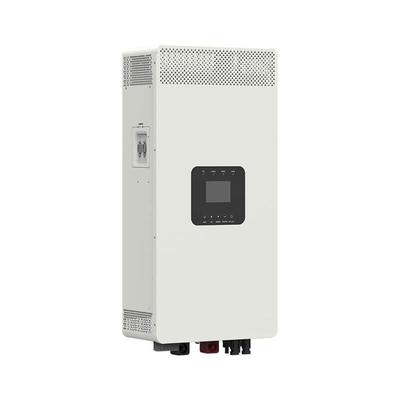

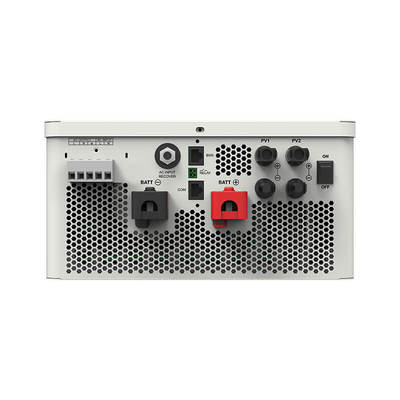

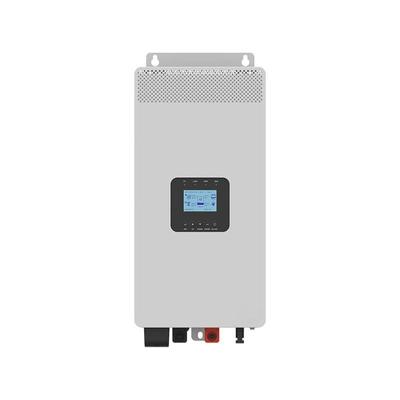

شارژر اینورتر 48 ولتی موج سینوسی خالص 3500 کیلووات 3.5 کیلو ولت آمپر 220 ولت DC/AC اینورتر هیبریدی خورشیدی خارج از شبکه HP3542-AH0650P20A

مدل

HP2022-AH0750P20A

HP2042-AH0450P20A

HP3522-AH1250P20A

HP3542-AH0650P20A

HP5542-AH1050P20A

باتری(دی سی)

نوع باتری

باتری لیتیوم / باتری اسید سرب

محدوده ولتاژ

21.6-32.0VDC

43.2-60.0VDC

21.6-32.0VDC

43.2-60.0VDC

ولتاژ نامی

24VDC

48VDC

24VDC

48VDC

48VDC

حداکثر جریان شارژ

70A

40A

120A

60A

100A

حداکثر جریان تخلیه

103A

52A

180A

90A

140A

ورودی PV(دی سی)

حداکثر قدرت ورودی

3،000W

4،000W

۶۰۰۰ وات

حداکثر ولتاژ ورودی

500 ولت

حداکثر جریان ورودی PV

15A

16A

15A+15A

حداکثر جریان مدار کوتاه PV

18A

18A+18A

محدوده ولتاژ MPPT

85 تا 400 ولت

تعداد MPPT ها

1

2

تعداد رشته ها در هر MPPT

1

ورودی خدمات

قدرت ورودی نامی ( شارژ+بای پاس)

3،050W

5۳۵۰ وات

8،550W

حداکثر جریان ورودی

13.6A

22.7A

36.4A

ولتاژ ورودی نامی

220VAC/230VAC

محدوده ولتاژ ورودی

90-285VAC

فرکانس ورودی نامی

45 تا 65 هرتز

خروجی اینورتر

قدرت نامی

2،000W

3،500W

5،500W

قدرت خروجی موج گذرا

4،000W (3S)

7،000W (3S)

8،500W (3S)

جریان خروجی نامی

9.1A

15.9A

25A

سطح ولتاژ خروجی

220/230VAC±3٪

شکل موج ولتاژ خروجی

موج سینوس خالص

سطح فرکانس خروجی

50 هرتز/60 هرتز ± 0.2%

THDu

≤3٪

فاکتور قدرت بار

0.2-1

زمان سوئیچ

اینورتر به ابزار: 10ms ابزار به اینورتر: 20ms

کارایی

حداکثر کارایی اینورتر

92 درصد

۹۳%

94 درصد

حداکثر کارایی بار

۹۰ درصد

92 درصد

پارامترهای محیطی

دمای کار

-20 تا 50 درجه سانتیگراد(>30°C)

دمای ذخیره سازی

-25°C تا 60°C

رطوبت نسبی

<95 درصد("ن.سي".)

ارتفاع

4،000 متر((2،000 متر دراين)

حفاظت از ورود

IP20

پارامترهای مکانیکی

ابعاد (L × W × H) ((ملی متر)

629×291.4×163

654×291.4×163

629×291.4×163

679×291.4×163

اندازه نصب (L × W) ((mm)

592×200

617×200

592×200

642×200

اندازه سوراخ نصب (L × W) ((ملی متر)

Φ9/Φ10

وزن (کیلوگرم)

13.3

15.3

14.3

17.5

سایر محصولات

از دست دادن بدون بار

<26.4W

<28.8W

<28.8W

<38.4W

<52.8W

از دست دادن در حالت آماده

<21.6W

≤24W

<21.6W

<28.8W

<۳۶ وات

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

تابع موازی

بله، 12 واحد در استاندارد، حداکثر 16 واحد

نمايش

صفحه LCD

حفاظت

AC Overcurrent Protection / AC Overvoltage Protection / AC Undervoltage Protection / AC Overfrequency Protection AC Underfrequency Protection / AC Bypass Overload Protection / Battery Overvoltage Protection
Battery Overdischarge Protection / Battery Overtemperature Protection / Lithium Battery Low Temperature Protection PV Input Reverse Polarity Protection / PV Current Limiting / Power Limiting Protection / PV Short Circuit Protection Device Overheating Protection / Load Output Short Circuit Protection / Inverter Output Overload Protection
