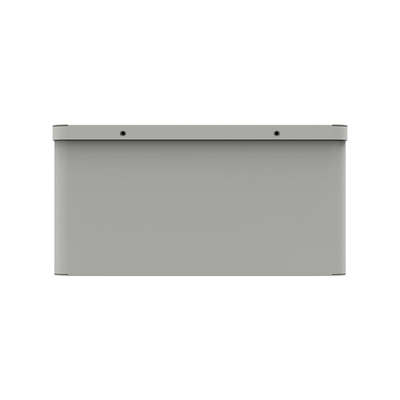

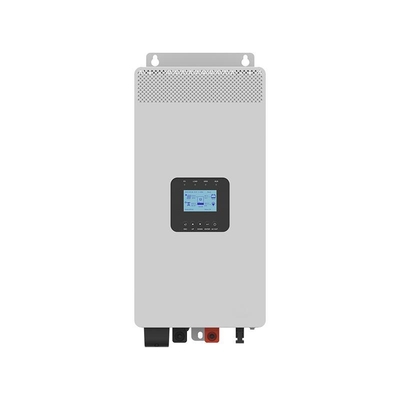

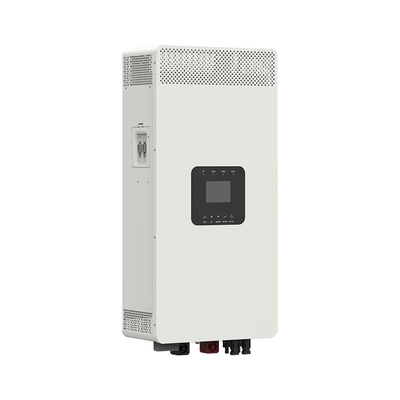

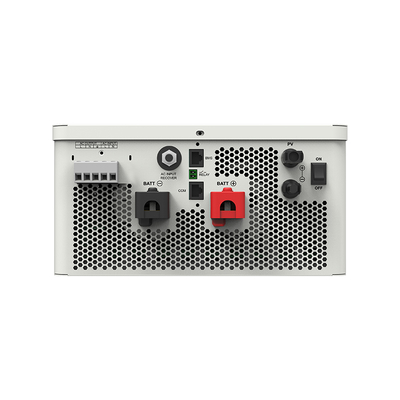

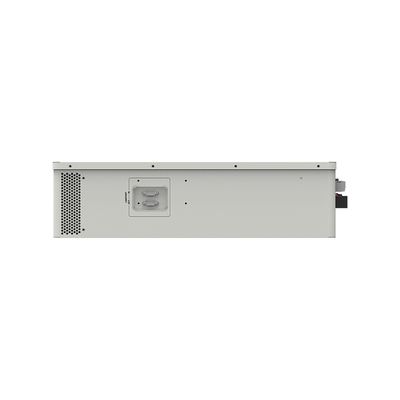

اینورتر شارژ خورشیدی شبکه 3.5 کیلووات، اینورتر ذخیره انرژی خارج از شبکه 24V48V هیبریدی HP2041-AH0430P20A

مدل

HP2021-AH0730P20A

HP2041-AH0430P20A

HP3521-AH1230P20A

HP3541-AH0630P20A

HP6041-AH1130P20A

باتری(دی سی)

نوع باتری

باتری لیتیوم/باتری اسید سرب

محدوده ولتاژ

21.6-32.0VDC

43.2-60.0VDC

21.6-32.0VDC

43.2-60.0VDC

ولتاژ نامی

24VDC

48VDC

24VDC

48VDC

51.2VDC

حداکثر جریان شارژ

70A

40A

120A

60A

110A

حداکثر جریان تخلیه

103A

52A

180A

90A

140A

ورودی PV(دی سی)

حداکثر قدرت ورودی

3،000W

4،000W

۸۰۰۰ وات

حداکثر ولتاژ ورودی

300 ولت

حداکثر جریان ورودی PV

15A+15A

20A+20A

30A+30A

حداکثر جریان مدار کوتاه PV

18A+18A

22A+22A

33A+33A

محدوده ولتاژ MPPT

۶۵ تا ۲۴۰ ولت

تعداد MPPT ها

2

تعداد رشته ها در هر MPPT

1

ورودی خدمات

قدرت ورودی نامی ( شارژ+بای پاس)

3،050W

5۳۵۰ وات

8،680W

حداکثر جریان ورودی

27.3A

45.5A

72.8A

ولتاژ ورودی نامی

110VAC/120VAC

محدوده ولتاژ ورودی

80-140VAC

فرکانس ورودی نامی

45 تا 65 هرتز

خروجی اینورتر

قدرت نامی

2،000W

3،500W

6،000W

قدرت خروجی موج گذرا

4،000W (3S)

7،000W (3S)

8،500W (3S)

جریان خروجی نامی

18.2A

31.9A

50.0A

سطح ولتاژ خروجی

110/120VAC±3٪

شکل موج ولتاژ خروجی

موج سینوس خالص

سطح فرکانس خروجی

50 هرتز/60 هرتز ± 0.2%

THDu

≤3٪

فاکتور قدرت بار

0.2-1

زمان سوئیچ

اینورتر به ابزار: 10ms
استفاده از اینورتر: 20ms

کارایی

حداکثر کارایی اینورتر

0.92

0.92

0.93

0.93

0.94

حداکثر کارایی بار

0.88

0.9

0.89

0.9

0.92

پارامترهای محیطی

دمای کار

-20 تا 50 درجه سانتیگراد(>30°C)

دمای ذخیره سازی

-25°C تا 60°C

رطوبت نسبی

<95 درصد("ن.سي".)

ارتفاع

4،000 متر((2،000 متر دراين)

حفاظت از ورود

IP20

پارامترهای مکانیکی

ابعاد (L × W × H) ((ملی متر)

654×291.4×163

679×291.4×163

761×361.4×179

اندازه نصب (L × W) ((mm)

617×200

642×200

704×200

اندازه سوراخ نصب (L × W) ((ملی متر)

Φ9/Φ10

وزن (کیلوگرم)

14.6

16.9

16.5

20.5

سایر محصولات

از دست دادن بدون بار

<24 وات

<28.8W

<26.4W

<28.8W

<52.8W

از دست دادن در حالت آماده

≤19.2W

<24 وات

<19.2W

≤24W

<۳۶ وات

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

تابع موازی

بله، 12 واحد در استاندارد، حداکثر 16 واحد

نمايش

صفحه LCD

حفاظت

AC Overcurrent Protection / AC Overvoltage Protection / AC Undervoltage Protection / AC Overfrequency Protection AC Underfrequency Protection / AC Bypass Overload Protection / Battery Overvoltage Protection
Battery Overdischarge Protection / Battery Overtemperature Protection / Lithium Battery Low Temperature Protection PV Input Reverse Polarity Protection / PV Current Limiting / Power Limiting Protection / PV Short Circuit Protection Device Overheating Protection / Load Output Short Circuit Protection / Inverter Output Overload Protection
