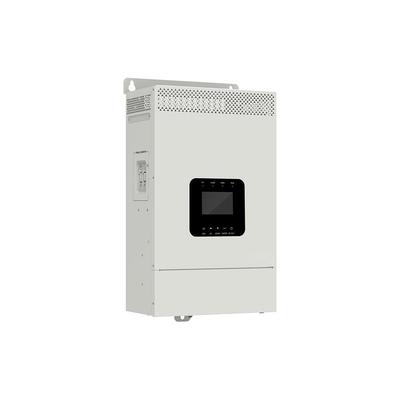

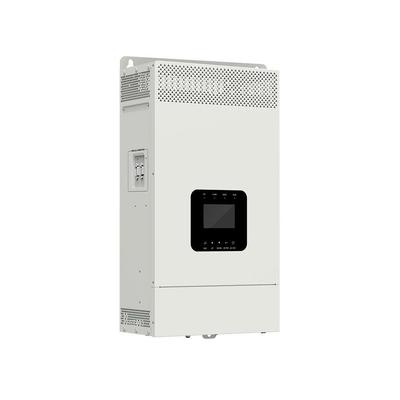

HP3542-AH0650P20SA Mppt 60A 220Vac غیر شبکه ای 3.5Kva اینورتر خورشیدی

مدل

HP3522-AH1250P20SA

HP3542-AH0650P20SA

HP5542-AH1050P20SA

ورودی برق شهری

ولتاژ برق شهری

176 ولت تا 264 ولت (پیش فرض)
90 ولت تا 280 ولت (قابل تنظیم)

فرکانس برق شهری

45 هرتز تا 65 هرتز

حداکثر جریان شارژ برق شهری

110 آمپر

60 آمپر

100 آمپر

زمان پاسخگویی سوئیچ

زمان پاسخگویی سوئیچ – اینورتر به برق شهری: 10 میلی ثانیه؛
زمان پاسخگویی سوئیچ – برق شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات است): 20 میلی ثانیه

خروجی اینورتر

توان نامی اینورتر (@30 درجه سانتیگراد)

3500 وات

3500 وات

5500 وات

توان خروجی گذرا 3 ثانیه ای

7000 وات

7000 وات

8500 وات

ولتاژ خروجی اینورتر

220/230 ولت AC ± 3%

فرکانس اینورتر

50/60 هرتز ± 0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2–1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج کل ولتاژ هارمونیک)

≤ 3% (بار مقاومتی 24 ولت)

≤ 3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

91%

92%

92%

حداکثر راندمان اینورتر

93%

94%

94%

عملکرد موازی

بله، 12 واحد در حالت استاندارد، حداکثر 16 واحد

کنترل کننده خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در حداقل دمای محیط عملیاتی)
440 ولت (در 25 درجه سانتیگراد)

محدوده ولتاژ MPPT

85 ولت تا 400 ولت

حداکثر توان ورودی PV

4000 وات

4000 وات

6000 وات

کانال های ورودی MPPT

یک طرفه

یک طرفه

دو طرفه

حداکثر جریان ورودی PV

یک طرفه، 16 آمپر

یک طرفه، 13 آمپر

دو طرفه، 2x15 آمپر

حداکثر جریان اتصال کوتاه PV

یک طرفه، 18 آمپر

یک طرفه، 15 آمپر

دو طرفه، 2x18 آمپر

حداکثر جریان شارژ PV

120 آمپر

60 آمپر

100 آمپر

حداکثر راندمان MPPT

≥ 99.5%

باتری

ولتاژ نامی باتری

24 ولت DC

48 ولت DC

محدوده ولتاژ کاری باتری

21.6 ولت DC تا 32.0 ولت DC

43.2 ولت DC تا 60.0 ولت DC

حداکثر جریان شارژ باتری

120 آمپر

60 آمپر

100 آمپر

سایر موارد

تلفات بدون بار

<1.4 آمپر

<0.7 آمپر

<1.0 آمپر

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC روشن است، فن متوقف است، @ ورودی 24 ولت

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC روشن است، فن متوقف است، @ ورودی 48 ولت

جریان آماده به کار

<0.9 آمپر

<0.5 آمپر

<0.75 آمپر

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC خاموش است، فن متوقف است، @ ورودی 24 ولت

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC خاموش است، فن متوقف است، @ ورودی 48 ولت

محدوده دمای کاری

-20 درجه سانتیگراد تا +50 درجه سانتیگراد (هنگامی که دمای محیط از 30 درجه سانتیگراد فراتر رود، توان خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25 درجه سانتیگراد تا +60 درجه سانتیگراد

محفظه

IP20

رطوبت نسبی

< 95% (بدون تراکم)

ارتفاع

<4000 متر (اگر ارتفاع بیش از 2000 متر باشد، توان خروجی واقعی به طور مناسب کاهش می یابد)

پارامترهای مکانیکی

ابعاد (طول × عرض × ارتفاع)

590 میلی متر × 288 میلی متر × 163 میلی متر

534 میلی متر × 288 میلی متر × 163 میلی متر

590 میلی متر × 288 میلی متر × 163 میلی متر

اندازه نصب (طول × عرض)

568 میلی متر × 245 میلی متر

512 میلی متر × 245 میلی متر

568 میلی متر × 245 میلی متر

اندازه سوراخ نصب

Φ9 میلی متر / Φ10 میلی متر

Φ9 میلی متر / Φ10 میلی متر

Φ9 میلی متر / Φ10 میلی متر

وزن خالص

14 کیلوگرم

12.0 کیلوگرم

14.8 کیلوگرم
