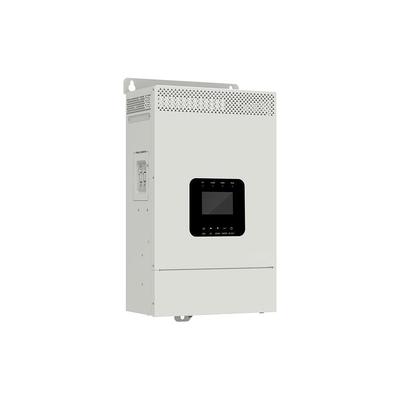

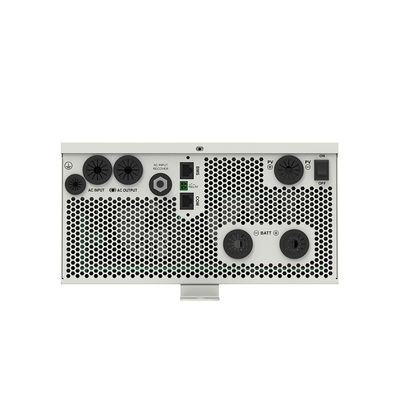

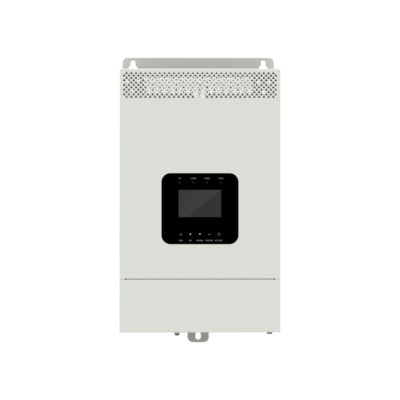

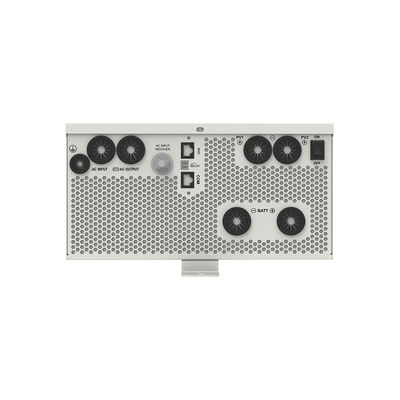

5KW 5000W 5KVA اینورتر خورشیدی 5.5KW 24V 48V اینورتر هیبریدی خورشیدی موج سینوس خالص غیر شبکه ای اینورتر برای سیستم خورشیدی

مدل

HP3522-AH1250P20SA

HP3542-AH0650P20SA

HP5542-AH1050P20SA

ورودی برق شهری

ولتاژ برق شهری

176VAC تا 264VAC (پیش فرض)
90VAC تا 280VAC (قابل تنظیم)

فرکانس برق شهری

45Hz تا 65Hz

حداکثر جریان شارژ برق شهری

110A

60A

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ – اینورتر به برق شهری: 10 میلی‌ثانیه;
زمان پاسخ سوئیچ – برق شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20 میلی‌ثانیه

خروجی اینورتر

توان نامی اینورتر (@30℃)

3500W

3500W

5500W

توان خروجی گذرا 3 ثانیه

7000W

7000W

8500W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2－1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج هارمونیکی کل ولتاژ)

≤3% (بار مقاومتی 24 ولت)

≤3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

91%

92%

92%

حداکثر راندمان اینورتر

93%

94%

94%

عملکرد موازی

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در حداقل دمای محیط عملیاتی)
440 ولت (در 25 درجه سانتیگراد)

محدوده ولتاژ MPPT

85 ولت تا 400 ولت

حداکثر توان ورودی PV

4000W

4000W

6000W

کانال های ورودی MPPT

یک طرفه

یک طرفه

دو طرفه

حداکثر جریان ورودی PV

یک طرفه، 16A

یک طرفه، 13A

دو طرفه، 2x15A

حداکثر جریان اتصال کوتاه PV

یک طرفه، 18A

یک طرفه، 15A

دو طرفه، 2x18A

حداکثر جریان شارژ PV

120A

60A

100A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

24VDC

48VDC

محدوده ولتاژ کاری باتری

21.6VDC تا 32.0VDC

43.2VDC تا 60.0VDC

حداکثر جریان شارژ باتری

120A

60A

100A

سایر موارد

تلفات بدون بار

<1.4 A

<0.7A

<1.0 A

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC روشن است، فن متوقف می شود، ورودی @24V

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آماده به کار

<0.9A

<0.5A

<0.75A

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC خاموش است، فن متوقف می شود، ورودی @24V

شرایط تست: برق شهری، PV و بار متصل نیستند، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

محدوده دمای کار

-20℃ تا +50℃ (هنگامی که دمای محیط از 30 درجه سانتیگراد تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25℃ تا +60℃

محفظه

IP20

رطوبت نسبی

< 95% (N.C.)

ارتفاع

<4000M (اگر ارتفاع از 2000 متر تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

590mm × 288mm × 163mm

534mm × 288mm × 163mm

590mm × 288mm × 163mm

اندازه نصب (طول x عرض)

568mm x 245mm

512mm x 245mm

568mm x 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

وزن خالص

14 Kg

12.0Kg

14.8Kg
