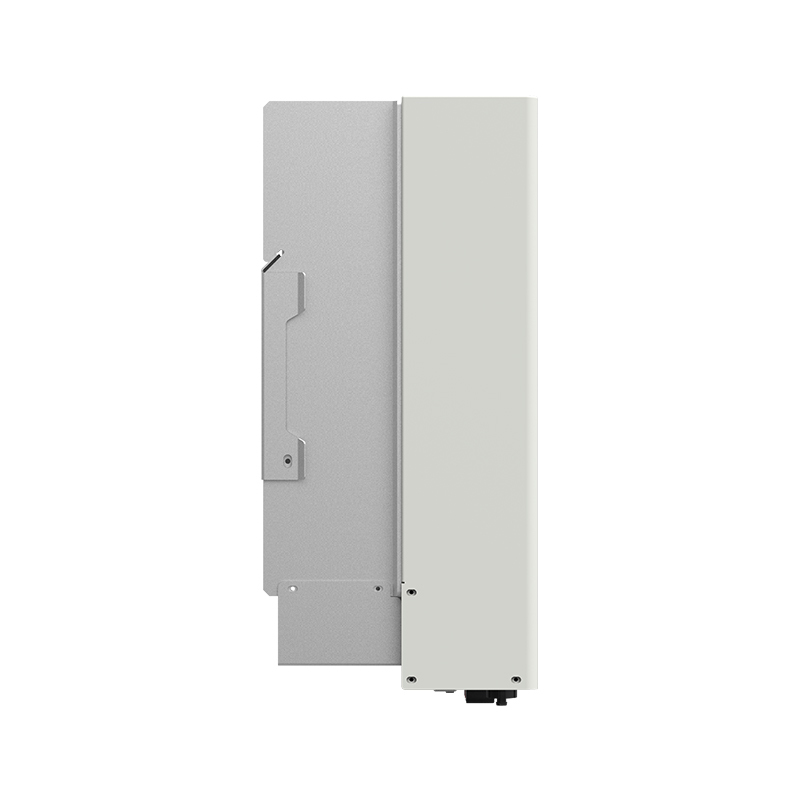

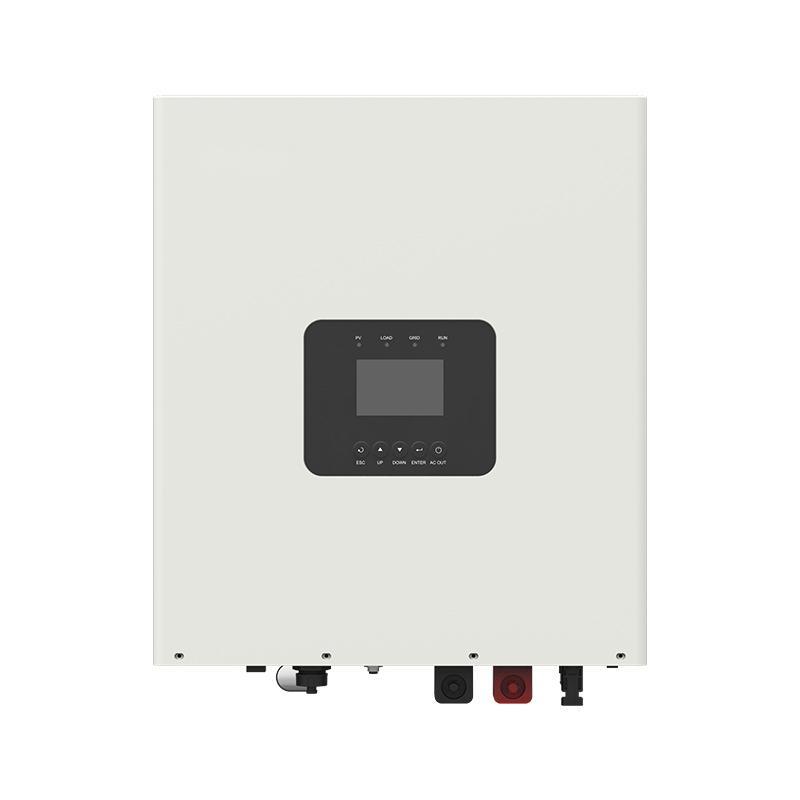

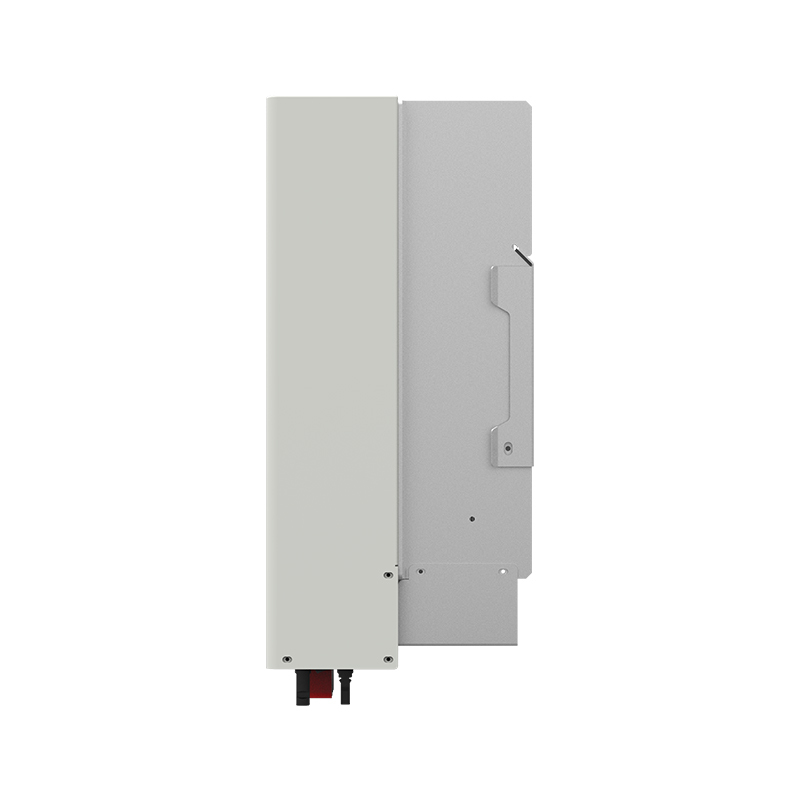

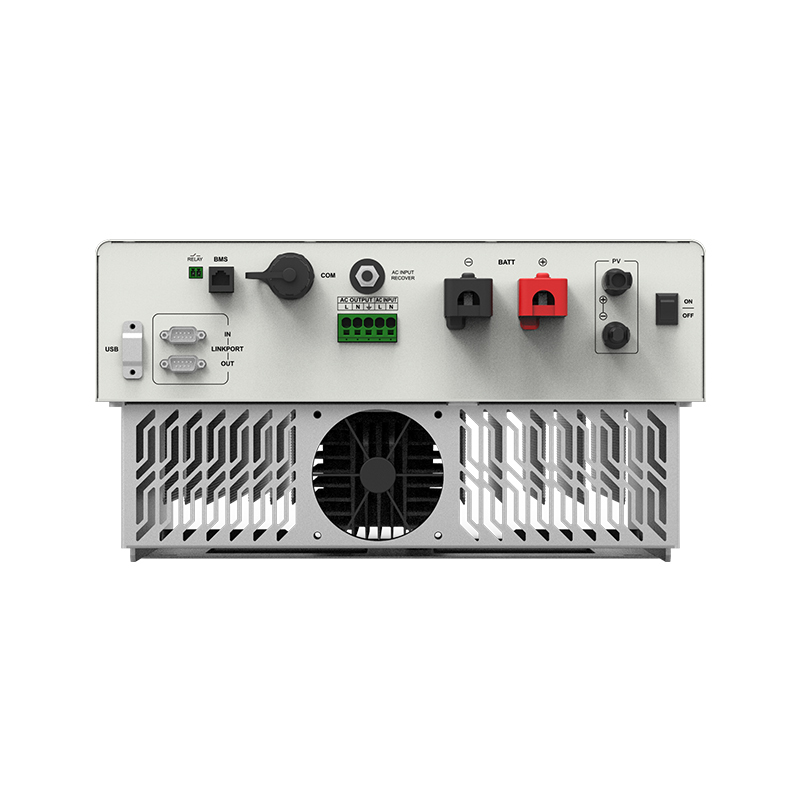

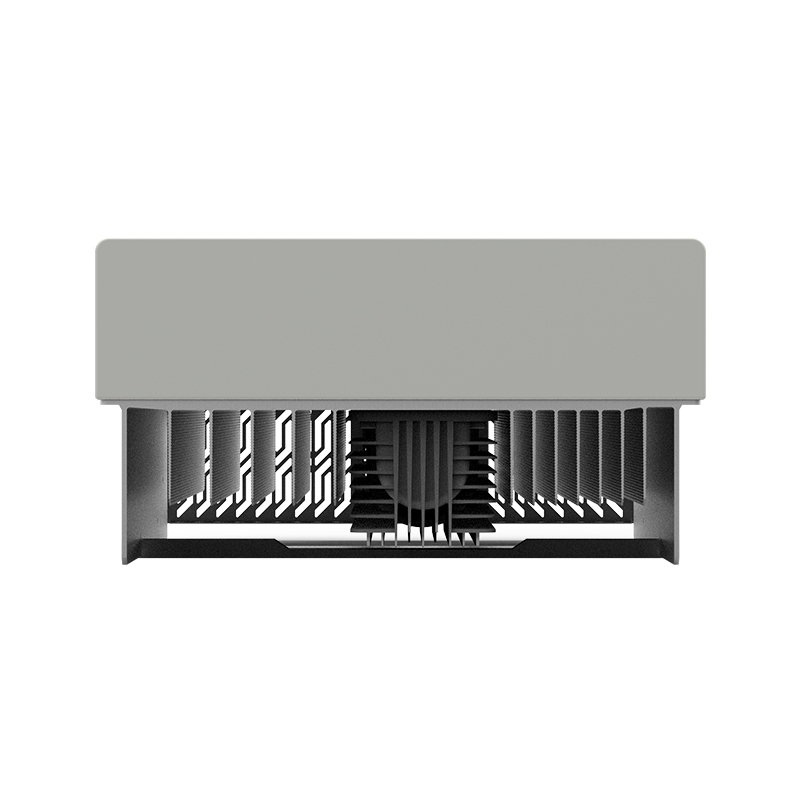

HP سری 30A (220/230VAC) 3500W/5500W اینورتر/شارژر HP3522-AH1250P30A

مدل

HP3522-AH1250P30A

HP3542-AH0650P30A

HP5542-AH1050P30A

ورودی خدمات عمومی

ولتاژ ورودی برق

176VAC ~ 264VAC (پیش فرض) ، 90VAC ~ 280VAC (تغییر پذیر)

176VAC ~ 264VAC (پیش فرض) ، 90VAC ~ 280VAC (تغییر پذیر)

فرکانس ورودی ابزار

۴۵ هرتز تا ۶۵ هرتز

۴۵ هرتز تا ۶۵ هرتز

حداکثر جریان شارژ

110A

60A

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ √ اینورتر به ابزار: 10ms
زمان پاسخ سوئیچ ️ استفاده از اینورتر (وقتی قدرت بار بالاتر از 100W باشد): 20ms

زمان پاسخ سوئیچ √ اینورتر به ابزار: 10ms
زمان پاسخ سوئیچ ️ استفاده از اینورتر (وقتی قدرت بار بالاتر از 100W باشد): 20ms

خروجی اینورتر

قدرت نامی اینورتر (@30°C)

۳۵۰۰ وات

۳۵۰۰ وات

۵۵۰۰ وات

قدرت خروجی موج گذرا ۳ ثانیه ای

۷۰۰۰ وات

۷۰۰۰ وات

8500W

ولتاژ خروجی اینورتر

220/230VAC±3٪

220/230VAC±3٪

فرکانس اینورتر

50/60Hz±0.2%

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوس خالص

امواج سینوس خالص

فاکتور قدرت بار

0.2~1 ((VA ≤ قدرت خروجی نامی)

0.2~1 ((VA ≤ قدرت خروجی نامی)

THDu (دستکاری کل ولتاژ هارمونیک)

≤3٪ (24V بار مقاومت)

≤3٪ (48V بار مقاومت)

حداکثر کارایی بار

89 درصد

92 درصد

91 درصد

حداکثر کارایی اینورتر

۹۳%

94 درصد

94 درصد

کنترل کننده خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در دمای حداقل محیط کار)
۴۴۰ ولت (در ۲۵ درجه سانتیگراد)

500 ولت (در دمای حداقل محیط کار)
۴۴۰ ولت (در ۲۵ درجه سانتیگراد)

محدوده ولتاژ MPPT

85 تا 400 ولت

85 تا 400 ولت

تعداد MPPT ها

1

1

2

حداکثر جریان ورودی PV

يه طرفه، 20A در هر طرف

يه طرفه، 20A در هر طرف

دو راه، 2x15A

حداکثر قدرت ورودی PV

۴۰۰۰ وات

۴۰۰۰ وات

2×3000W

حداکثر جریان شارژ PV

120A

60A

100A

MPPT حداکثر کارایی

≥99.0%

≥99.5٪

باتری

ولتاژ نامی باتری

24VDC

48VDC

محدوده ولتاژ کار باتری

21.6VDC ~ 32.0VDC

43.2VDC ~ 64VDC

حداکثر جریان شارژ باتری

120A

60A

100A

سایر محصولات

از دست دادن بدون بار

<1.3A

<0.6A

<1.0 A

حالت آزمایش: برق، فولت و بار قطع شده، خروجی AC روشن است، فن متوقف می شود، ورودی @24V

حالت آزمایش: برق، فولت و بار قطع شده، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آمادگی

<0.3A شرایط آزمایش: برق، PV و بار قطع شده است، خروجی AC خاموش است، فن متوقف می شود، ورودی @24V

<0.15A شرایط آزمایش: برق، PV و بار قطع شده، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

محدوده دمای کاری

-20°C~+55°C (وقتی دمای محیط بیش از 35°C باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

-20°C~+55°C
(وقتی دمای محیط بیش از ۳۵ درجه سانتیگراد باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25°C~+60°C

-25°C~+60°C

محفظه

IP30

IP30

رطوبت نسبی

< 95٪ (N.C.)

< 95٪ (N.C.)

ارتفاع

< 4000M (اگر ارتفاع بیش از 2000 متر باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

< 4000M (اگر ارتفاع بیش از 2000 متر باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

پارامترهای مکانیکی

ابعاد (طول × عرض × ارتفاع)

541mm × 414mm × 228mm

513mm × 414mm × 224mm

541mm × 414mm × 228mm

اندازه نصب (طول × عرض)

۳۴۰ میلی متر × ۱۳۰ میلی متر

۳۴۰ میلی متر × ۱۳۰ میلی متر

۳۴۰ میلی متر × ۱۳۰ میلی متر

اندازه حفره نصب

Φ10mm

Φ10mm

Φ10mm

وزن خالص

23.۲ کیلوگرم

20.4 کيلوگرم

24.4 کيلوگرم
